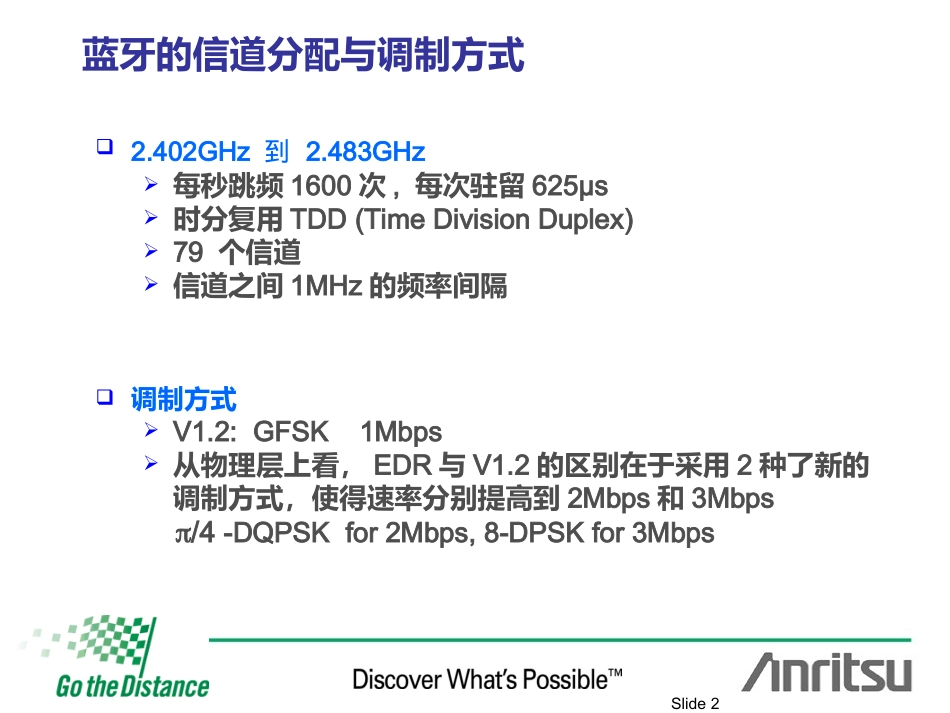

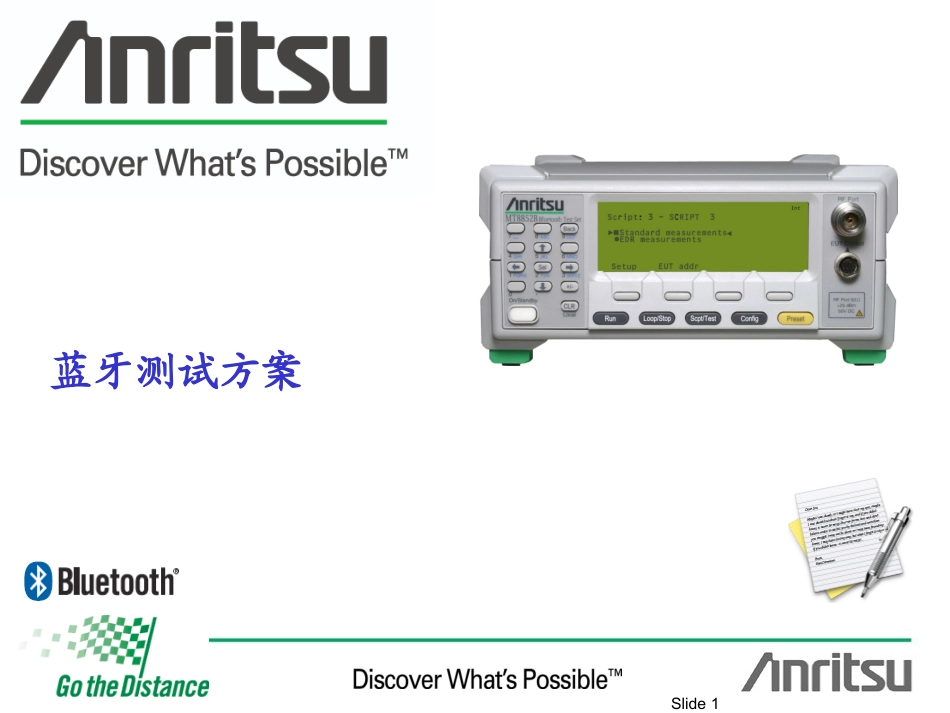

Slide1蓝牙测试方案Slide2蓝牙的信道分配与调制方式2.402GHz到2.483GHz每秒跳频1600次,每次驻留625μs时分复用TDD(TimeDivisionDuplex)79个信道信道之间1MHz的频率间隔调制方式V1.2:GFSK1Mbps从物理层上看,EDR与V1.2的区别在于采用2种了新的调制方式,使得速率分别提高到2Mbps和3Mbps/4-DQPSKfor2Mbps,8-DPSKfor3MbpsSlide3蓝牙产品的测试架构蓝牙产品测试包括:射频测试,音频测试,接口测试,耗电流测试…Slide4MT8852B与蓝牙测试射频测试MT8852B主要执行蓝牙产品的射频测试,射频指标的好坏可以确定被测件硬件的好坏实际上MT8852B在射频测试时也检查了部分基带的功能,比如在测试开始之前MT8852B与DUT之间会有寻呼查询、配对和连接的过程,这个过程实际上模拟了DUT与其他蓝牙产品配对连接的过程音频测试只有对音质要求较高的DUT才做音频测试(如蓝牙音响等)MT8852B在音频测试中实际上就是提供一个语音传输的蓝牙通道(及1KHz音频源),具体的语音信号失真度需要音频分析仪进行分析接口与耗电流测试蓝牙测试仪不能用于接口和耗电流测试Slide5蓝牙射频测量规范蓝牙的射频测量规范Version1.2,2003年10月发布-------MT8852ABluetoothTestSetVersion2.0(包括EDR),2004年11月发布(V2.0完全兼容V1.2)------MT8852BBluetoothTestSet(已经代替MT8852A)Version2.1从物理层上来说,V2.1与V2.0基本相同,只是基带上有少量改善,主要是改善加密措施和安全性,因此V2.1的RF的测试与V2.0的完全一样------MT8852B完全支持V2.1的测试Slide6蓝牙测量规范V1.2规定的RF测试项研发或生产与产品的认证(拿BQB证书)是完全不同的只有在做BQB认证测试时,才需要执行上述所有测试项蓝牙产品的研发和生产只需执行其中优先级较高的测试项Slide7V2.0/V2.1规范中EDR的测试项蓝牙产品的研发和生产只需执行其中优先级较高的测试项认证测试时才需要执行所有测试项Slide8MT8852B支持8项V1.2测试项OutputpowerPowerControlInitialcarryCarrydriftMaxinputpowerModulationindexMulti-sensitivitySinglesensitivityV1.2中的其他测试项均属于认证测试项这些认证测试项在研发和生产中一般不需要测试(客户可在相关的实验室进行预测试)Slide9MT8852B与EDR测试MT8852B支持6项EDR测试以下两项属于认证测试项(研发/生产中不需要测试)EDRin-bandspuriousemission(带内杂散发射)C/IPerformance(载干比)Slide10TestingItemsinScript—OutputPowerClass3:<0dBm;Class2:-6dBm~+4dBm;Class1:0~+20dBm(EIRP)Slide11TestingItemsinScript—PowerControl2dB<=StepSize<=8dBSlide12TestingItemsinScript—ModulationIndex145<=f1avg<=175KHz;f2max>=115KHz;f2avg/f1avg>=0.8Slide13TestingItemsinScript—InitialCarrier-75KHz<=fTX-f0<=75KHzSlide14TestingItemsinScript—CarrierDriftDH1:+/-25KHz;DH3/5:+/-40KHzSlide15TestingItemsinScript—Sensitivity(singleslot)-70dBm,BER<0.1%Slide16-70dBm,BER<0.1%TestingItemsinScript—Sensitivity(multislot)Slide17TestingItemsinScript—MaxInputPower-20dBm,BER<0.1%Slide18EDRRelativeTransmitPowerTherelativepowerbetweenGFSKpartand/4-DQPSKor8QPSKshouldmeetthecriteria:(PGFSK-4dB)
