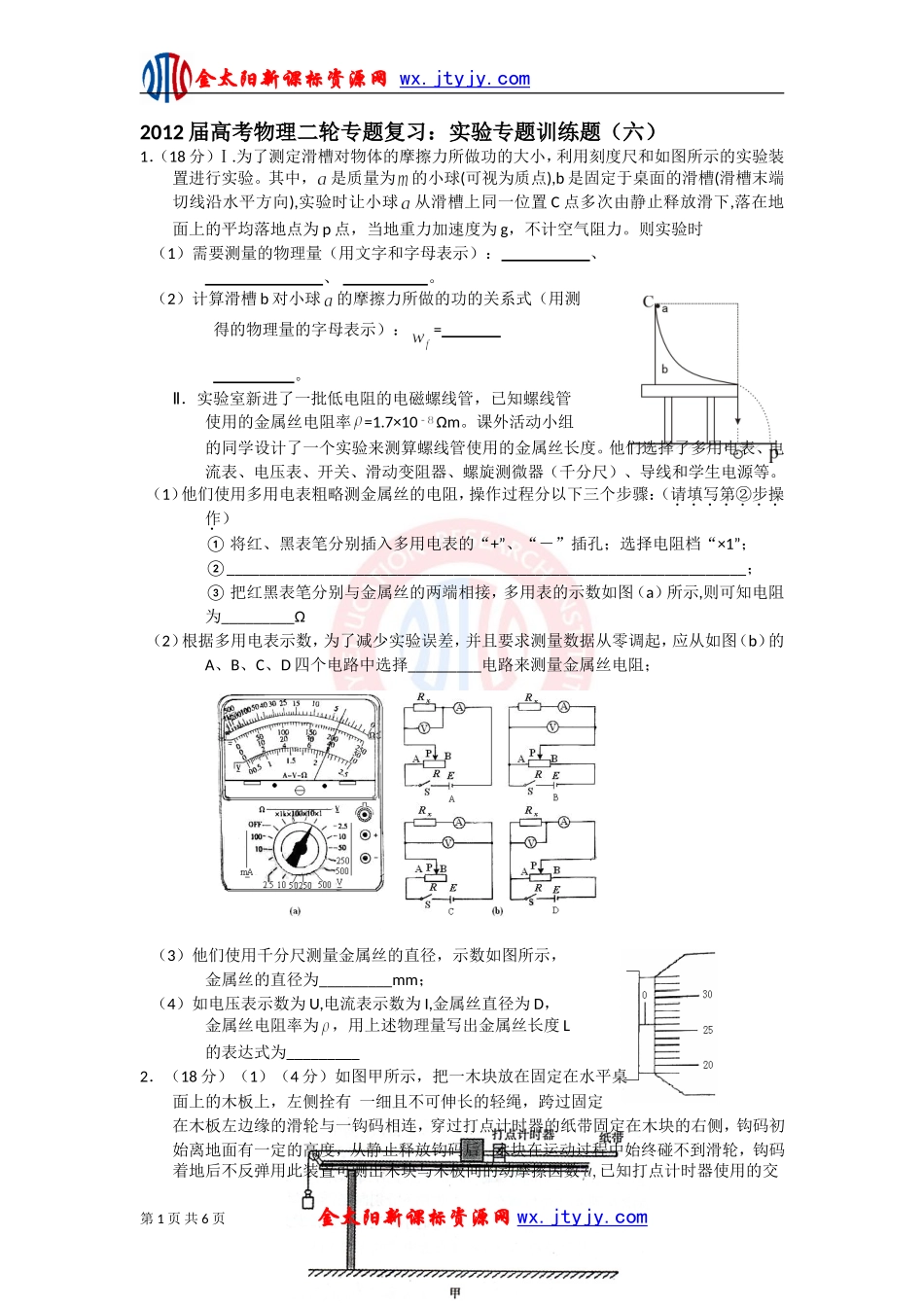

金太阳新课标资源网wx.jtyjy.com2012届高考物理二轮专题复习：实验专题训练题（六）1．（18分）Ⅰ.为了测定滑槽对物体的摩擦力所做功的大小，利用刻度尺和如图所示的实验装置进行实验。其中，是质量为的小球(可视为质点),b是固定于桌面的滑槽(滑槽末端切线沿水平方向),实验时让小球从滑槽上同一位置C点多次由静止释放滑下,落在地面上的平均落地点为p点，当地重力加速度为g，不计空气阻力。则实验时（1）需要测量的物理量（用文字和字母表示）：、、。（2）计算滑槽b对小球的摩擦力所做的功的关系式（用测得的物理量的字母表示）：=。Ⅱ．实验室新进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝电阻率=1.7×10Ωm。课外活动小组的同学设计了一个实验来测算螺线管使用的金属丝长度。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器（千分尺）、导线和学生电源等。（1）他们使用多用电表粗略测金属丝的电阻，操作过程分以下三个步骤：（请填写第②步操作）①将红、黑表笔分别插入多用电表的“+”、“－”插孔；选择电阻档“×1”；②________________________________________________________________；③把红黑表笔分别与金属丝的两端相接，多用表的示数如图（a）所示,则可知电阻为_________Ω（2）根据多用电表示数，为了减少实验误差，并且要求测量数据从零调起，应从如图（b）的A、B、C、D四个电路中选择_________电路来测量金属丝电阻；（3）他们使用千分尺测量金属丝的直径，示数如图所示，金属丝的直径为_________mm；（4）如电压表示数为U,电流表示数为I,金属丝直径为D，金属丝电阻率为，用上述物理量写出金属丝长度L的表达式为_________2．（18分）（1）（4分）如图甲所示，把一木块放在固定在水平桌面上的木板上，左侧拴有一细且不可伸长的轻绳，跨过固定在木板左边缘的滑轮与一钩码相连，穿过打点计时器的纸带固定在木块的右侧，钩码初始离地面有一定的高度，从静止释放钩码后，木块在运动过程中始终碰不到滑轮，钩码着地后不反弹用此装置可测出术块与木板间的动摩擦因数已知打点计时器使用的交第1页共6页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com流电频率为f。现得到一条实验纸带如图乙．图中的点为计时点，请利用s1、s2、f、g表示出术块与木板问的动摩擦因数表达式.（2）（14分）现要测量两节串联于电池组的电源电动势E和内阻r（约为2）实验器材如下：A．电流表A1（量程0—0.6A，内阻约0.5）B．电流表A1（量程0—3.0A，内阻约0.2）C.电阻箱R（0—999.9）D．电键及若干导线①（2分）满足实验要求的安培表为；（填器材前的序号）②（4分）根据设计的电路，给以下实物图连线；③（4分）为了减小实验误差，多次改变电阻箱的阻值，读取对应的电流表的读数I。由U=IR计算电压值，得到实验数据如下，作出U—I图线R/30.020.010.08.05.85.03.0I/A0.090.130.240..28[0.360.400.55U=IR/V2.72.62.42.22.12.01.7第2页共6页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com④（4分）假设安培表的内阻为0.5，则电池组的电动势和内阻分别为V和（结果保留两位有效数字）3．（18分）（Ⅰ）（6分）如图甲所示，包有白纸的质量为m的圆柱棒用细线竖直悬挂，蘸有颜料的毛笔固定在电动机上并随之转动。当烧断悬挂圆柱棒的线后，圆柱棒竖直自由下落，毛笔就在圆柱棒表面的纸上画出记号，如图乙所示，设毛笔接触棒时不影响棒的运动。测得记号之间的距离依次为20.0mm，44.0mm，68.0mm，92.0mm，116.0mm，140.0mm，已知电动机铭牌上标有“1200r/min”字样，根据以上内容，回答下列问题:①图乙中的______端是圆柱体的悬挂端（填“左”或“右”）；②根据图乙所给的数据，可知毛笔画下记号D时，圆柱棒下落的速度=________m/s;圆柱棒竖直下落的加速度为________m/s2（Ⅱ）（12分）要测量一只量程已知的电压表的内阻，现有如下器材：A：待测电压表（量程6V，内阻约3KΩ）；B：电流表（量程3A，内阻约为0.01Ω）；C：定值电阻（阻值R=2KΩ，允许通过的最大电流0.5A）；D：电源（电动势约为4.5V，但不知其准确值，内阻不计）；E：开关两只，...
