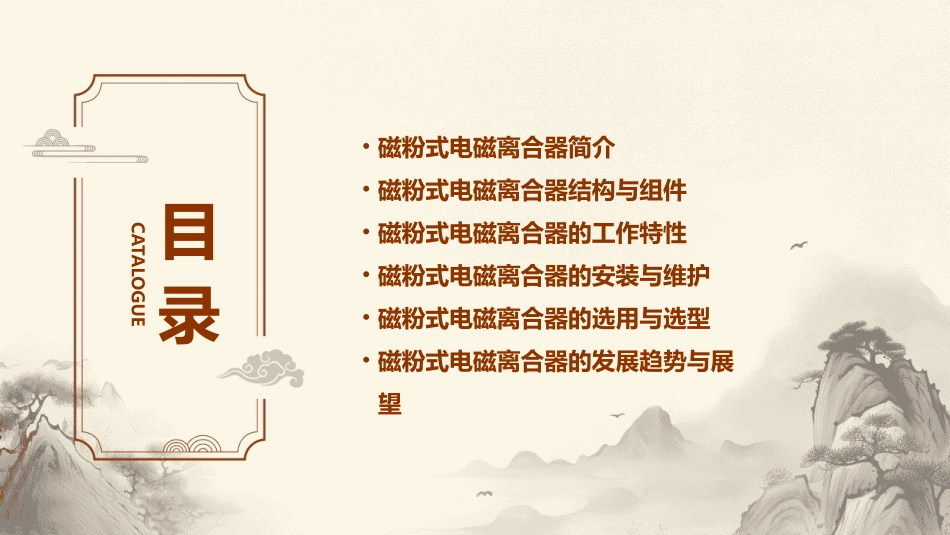

磁粉式电磁离合器资料课件目录CATALOGUE•磁粉式电磁离合器简介•磁粉式电磁离合器结构与组件•磁粉式电磁离合器的工作特性•磁粉式电磁离合器的安装与维护•磁粉式电磁离合器的选用与选型•磁粉式电磁离合器的发展趋势与展望磁粉式电磁离合器简介CATALOGUE01定义磁粉式电磁离合器是一种利用磁粉传递转矩的传动装置，通过磁场的作用实现转矩的传递和切断。工作原理磁粉式电磁离合器主要由输入轴、输出轴、磁粉、励磁线圈等部分组成。励磁线圈通电后产生磁场，磁粉在磁场的作用下被磁化并形成磁链，输入轴与输出轴之间的磁粉形成“磁粉链”，传递转矩。当励磁线圈断电时，磁场消失，磁粉失去磁性，转矩传递被切断。定义与工作原理类型根据结构和工作原理的不同，磁粉式电磁离合器可分为直滑式、转盘式、双片式等多种类型。特点磁粉式电磁离合器具有结构简单、体积小、重量轻、传递转矩大、响应速度快、控制精度高等优点，适用于自动化控制系统和需要快速响应的传动场合。类型与特点纺织机械用于纺织机械的罗拉、锭子传动控制和布匹的卷绕控制。工业自动化用于各种机床、加工中心、包装机械等自动化设备中，实现动力的快速连接和切断。印刷机械用于印刷机的纸张张力控制和收纸部分的传动控制。电梯控制用于电梯的平层控制和安全保护装置中，实现动力的快速切断和平层精度的控制。其他领域在需要快速响应和精确控制的传动场合，如船舶、铁路、石油化工等领域也有广泛应用。应用领域磁粉式电磁离合器结构与组件CATALOGUE02主动转子是磁粉式电磁离合器的主要驱动部分，通常与电机或输入轴相连，通过电流产生磁场。主动转子励磁线圈环绕在主动转子周围，通电后产生磁场，使主动转子具有磁性。励磁线圈主动部分从动转子通过磁力与主动转子耦合，从而实现转矩的传递。传递轴是连接从动转子和负载的部件，通过从动转子的转动，将动力传递给负载。从动部分传递轴从动转子控制器用于控制励磁线圈的电流，调节磁场强度，从而控制磁粉式电磁离合器的结合和分离。控制器传感器用于检测离合器的状态，如转速、位置等，并将信号反馈给控制器。传感器控制部分磁粉部分磁粉磁粉填充在主动转子和从动转子之间的间隙中，起到传递转矩的作用。磁粉隔离片磁粉隔离片用于将磁粉限制在特定的区域内，防止其散播和污染其他部件。磁粉式电磁离合器的工作特性CATALOGUE03磁粉式电磁离合器通过磁粉传递转矩，其传递的转矩范围可从几毫牛顿米至几万毫牛顿米，适用于各种不同需求的场合。传递转矩范围大由于磁粉的磁性耦合作用，磁粉式电磁离合器的传递转矩稳定性较好，不易受到外界环境因素的影响。转矩稳定性好传递转矩特性转速特性和响应特性在输入轴转速一定的情况下，输出轴的转速随着磁粉离合器激磁电流的增加而增加，具有较好的线性关系。转速特性磁粉式电磁离合器具有较快的响应速度，一般在几十毫秒至几百毫秒之间，能够满足大多数工业控制系统的需求。响应特性VS通过调节激磁电流的大小，可以精确控制磁粉式电磁离合器的输出转矩和转速，实现高精度的运动控制。控制方式多样磁粉式电磁离合器可以通过不同的控制方式进行调节，如电流控制、电压控制、PWM控制等，以满足不同控制系统的需求。控制精度高控制特性磁粉式电磁离合器的安装与维护CATALOGUE04注意事项在安装过程中，需要注意安全，避免受伤或损坏设备。安装步骤按照说明书的步骤进行安装，注意安装的顺序和细节，确保安装正确。安装位置选择合适的位置，确保磁粉式电磁离合器能够正常工作，并且方便日后的维护和保养。准备工具和材料在安装前，需要准备合适的工具和材料，如螺丝刀、扳手、磁粉、润滑油等。检查设备在安装前，需要检查磁粉式电磁离合器的外观是否完好，没有明显的损坏或缺陷。安装步骤与注意事项检查外观清洁设备检查紧固件添加润滑油日常维护与保养01020304定期检查磁粉式电磁离合器的外观，看是否有明显的损坏或缺陷。定期清洁磁粉式电磁离合器，去除灰尘和杂物。定期检查紧固件是否松动，如有需要，及时紧固。定期为磁粉式电磁离合器添加润滑油，保证设备的正常运行。如果发现磁粉泄漏，可能是密封件老化或损坏，需要更换密封...
