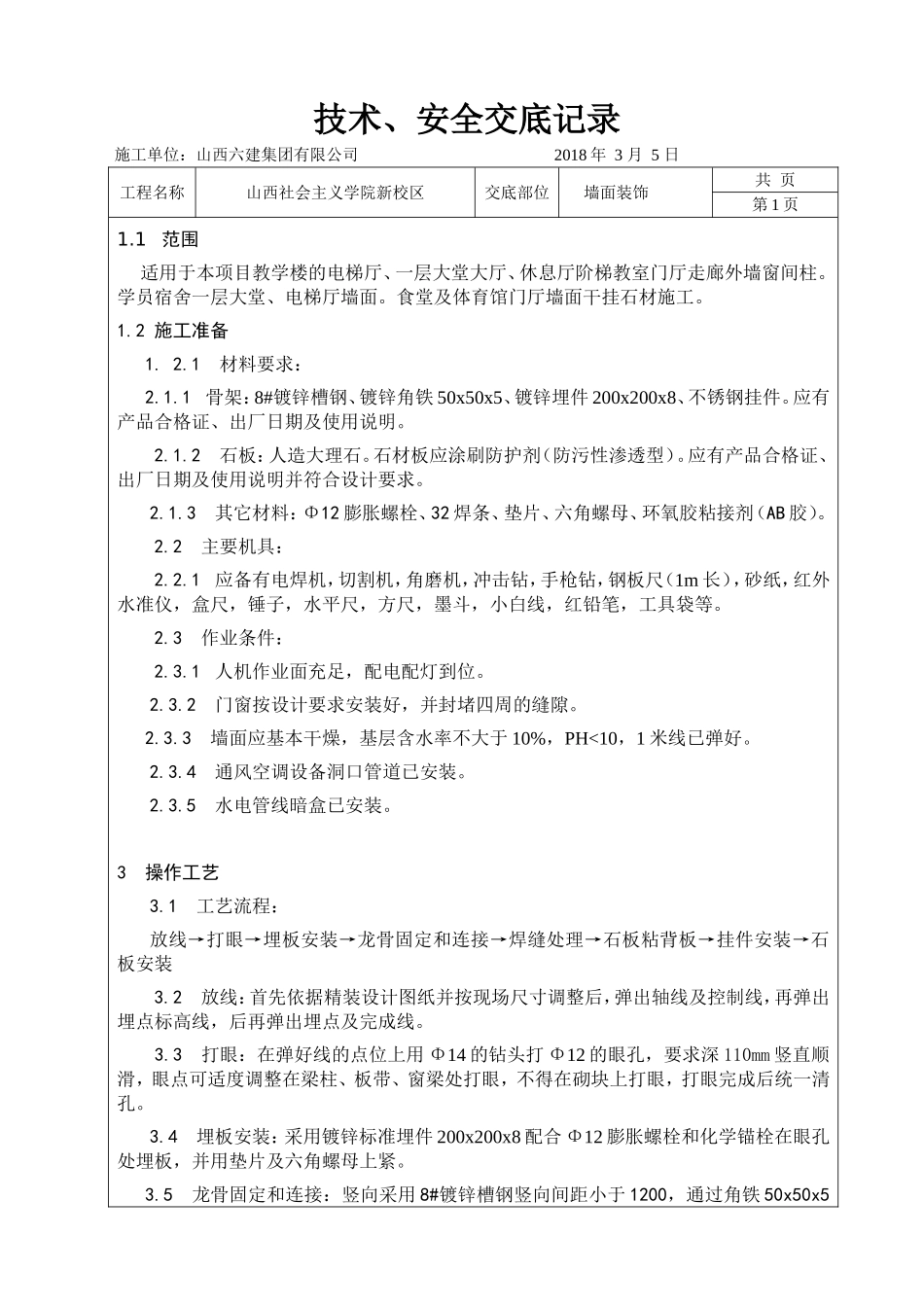

技术、安全交底记录施工单位：山西六建集团有限公司2018年3月5日工程名称山西社会主义学院新校区交底部位墙面装饰共页第1页1.1范围适用于本项目教学楼的电梯厅、一层大堂大厅、休息厅阶梯教室门厅走廊外墙窗间柱。学员宿舍一层大堂、电梯厅墙面。食堂及体育馆门厅墙面干挂石材施工。1.2施工准备1.2.1材料要求：2.1.1骨架：8#镀锌槽钢、镀锌角铁50x50x5、镀锌埋件200x200x8、不锈钢挂件。应有产品合格证、出厂日期及使用说明。2.1.2石板：人造大理石。石材板应涂刷防护剂（防污性渗透型）。应有产品合格证、出厂日期及使用说明并符合设计要求。2.1.3其它材料：Φ12膨胀螺栓、32焊条、垫片、六角螺母、环氧胶粘接剂（AB胶）。2.2主要机具：2.2.1应备有电焊机，切割机，角磨机，冲击钻，手枪钻，钢板尺（1m长），砂纸，红外水准仪，盒尺，锤子，水平尺，方尺，墨斗，小白线，红铅笔，工具袋等。2.3作业条件：2.3.1人机作业面充足，配电配灯到位。2.3.2门窗按设计要求安装好，并封堵四周的缝隙。2.3.3墙面应基本干燥，基层含水率不大于10%，PH<10，1米线已弹好。2.3.4通风空调设备洞口管道已安装。2.3.5水电管线暗盒已安装。3操作工艺3.1工艺流程：放线→打眼→埋板安装→龙骨固定和连接→焊缝处理→石板粘背板→挂件安装→石板安装3.2放线：首先依据精装设计图纸并按现场尺寸调整后，弹出轴线及控制线，再弹出埋点标高线，后再弹出埋点及完成线。3.3打眼：在弹好线的点位上用Φ14的钻头打Φ12的眼孔，要求深110mm竖直顺滑，眼点可适度调整在梁柱、板带、窗梁处打眼，不得在砌块上打眼，打眼完成后统一清孔。3.4埋板安装：采用镀锌标准埋件200x200x8配合Φ12膨胀螺栓和化学锚栓在眼孔处埋板，并用垫片及六角螺母上紧。3.5龙骨固定和连接：竖向采用8#镀锌槽钢竖向间距小于1200，通过角铁50x50x5连接埋板，横向采用角铁50x50x5横向间距依据石材排版，。剪力墙混凝土框柱直接用横向角铁50x50x5配合Φ12膨胀螺栓固定在墙面上。3.6焊接处理：检查焊缝有无裂纹、孔穴、固体夹杂、未融合、未焊透、形状缺陷后涂刷两遍防锈涂料。3.6.1裂纹：主要因布置不当、材质不好等导致焊接内应力过大而产生裂纹。处理方法在裂纹两端钻止裂孔或铲除裂纹处的焊缝金属进行补焊。3.6.2孔穴：主要因焊条受潮、方管油污生锈、焊接速度过快等导致气孔和弧坑缩孔。处理方法是铲除气孔处的焊缝金属进行补焊。3.6.3固体夹杂：主要因焊接材料不好、熔渣密度大、阻碍熔渣上浮造成夹渣夹钨。处理方法铲除夹渣处的焊缝金属进行补焊。3.6.4未融合、未焊透：主要因焊接电流过小、焊接速度过快、坡口角度见习太小、操作技术不佳等造成未融合和未焊透。未融合的处理方法是铲除未融合的焊缝金属进行补焊。未焊透处理方法是敞开性好的结构在背侧补焊，敞开性不好的铲除未焊透的焊缝金属进行补焊。3.7石板粘背板：将小于20mm厚的石板背面用环氧树脂胶粘结预制好的背板楞条，背板与石板满粘短平槽长不小于100mm，有效长度内槽深不小于15mm，开槽宽宜6-7mm（挂件：不锈钢支撑板厚度不宜小于3mm）两挂件间距不大应于600mm，两短槽边距石板两端的距离不应小于石板厚度的3倍且不应小于85mm不应大于180mm。石板开槽后不得有损坏或崩边现象，槽口应打磨成45度倒角，将槽内石屑冲洗净，槽内应光滑洁净。3.8挂件安装：将挂件用螺栓临时固定在横龙骨的打眼处，安装时螺栓的螺帽朝上，同时应将平垫适当放置，将首层石板逐块试挂，位置不符时应调整挂件的左右使其相符。3.9石板安装：短槽试首层石板安装将沿地面层关键处进行检查，如平垫、弹簧垫安放齐全则拧紧螺帽。将石板下槽内抹满环氧胶（AB胶），然后将石板插入，调整石板左右位置找完水平、垂直、方正后将石板上槽内抹满环氧胶（AB胶）。将上部挂件支撑板插入抹胶后的石板槽并拧紧固定挂件的螺帽，再靠尺检查有无变形是否垂直，再方尺找阴阳角方正，再游标卡尺检查板缝，不合适的应及时调整。等环氧胶（AB胶）凝固后按同样方法按石板编号进行依次进行石板安装。4质量标准4.1主控项目：4.1.1干挂石材墙面所用的材料的品种、型号和性能和等级应符合设计要求及国家现行产品标准和工程技术...
