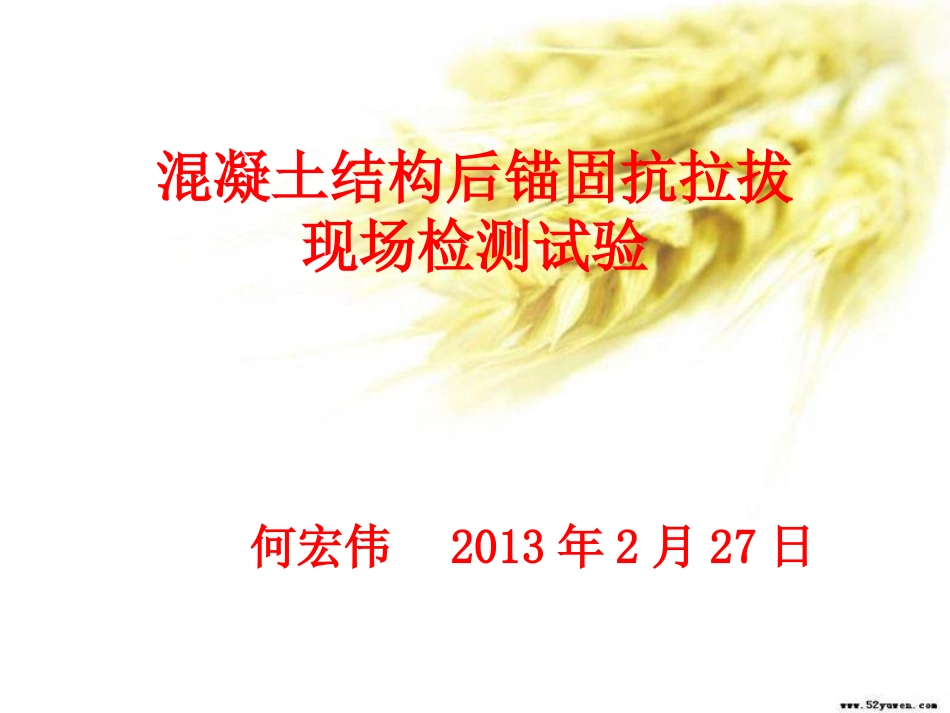

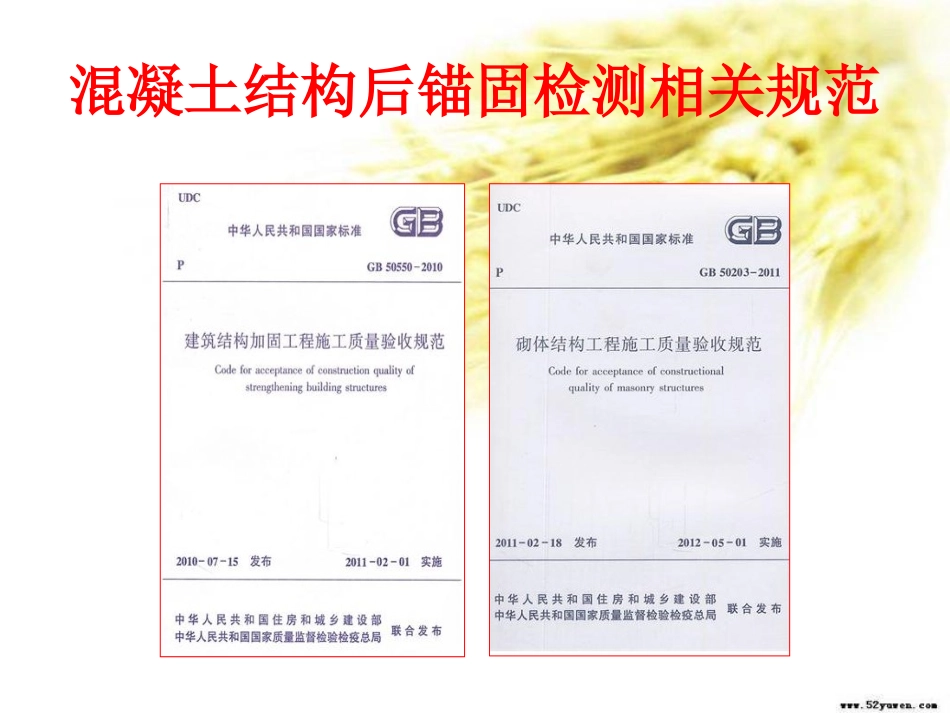

混凝土结构后锚固抗拉拔现场检测试验何宏伟2013年2月27日混凝土结构后锚固检测相关规范混凝土结构后锚固检测相关规范现场抗拔承载力检测规范标准•1.行业标准JGJ145-2004《混凝土结构后锚固技术规程》•2.国家标准GB50367-2006《混凝土结构加固设计规范》3.国家标准GB50550-2010《建筑结构加固工程施工质量验收规范》4.国家标准GB50203-2011《砌体结构工程施工质量验收规范》混凝土结构后锚固施工工艺过程钻孔清孔检测注胶固化植筋建筑埋件概述•1.1建筑埋件建筑埋件是根据工程拟需用并在设计允许范围内在浇筑混凝土前或在已有混凝土结构上埋入所需的构件。•1.2建筑埋件分类根据施工的时间大体可分为预埋件和后置件（后锚固件），后置件如化学植筋、化学锚栓、膨胀型锚栓、机械卡槽螺栓、扩孔型锚栓等。因工艺简单，锚固快捷，安全可靠，因而广泛应用于结构加固、补强、新老结构连接、补埋钢筋、幕墙后埋件、后埋钢构件等方面。后锚固植筋（螺栓）植筋、锚栓适用范围哪些工程是生命线工程生命线工程主要是指：维持城市生存功能系统和对国计民生有重大影响的工程，主要包括供水、排水系统的工程；电力、燃气及石油管线等能源供给系统的工程；电话和广播电视等情报通信系统的工程；大型医疗系统的工程以及公路、铁路等交通系统的工程等等。这些工程系统对于现代化经济和社会活动起着至关重要的作用，在地震发生后，更需要它们发挥作用，以利于地震应急和震后重建，故把上述工程系统形象地称为生命线工程。JGJ145-2004混凝土结构后锚固技术规程•1、适用范围本规程适用于被连接件以普通混凝土为基材的后锚固连接设计、施工与验收，不适用以砌体或轻混凝土为基材的锚固。•2、术语（部分）•2.1后锚固通过相关技术手段在既有混凝土结构上的锚固。•2.2锚栓将被连接件锚固到混凝土基材上的锚固组件。JGJ145-2004混凝土结构后锚固技术规程•2.3膨胀型锚栓•利用膨胀件挤压锚孔孔壁形成锚固作用的锚栓。•2.4扩孔型锚栓•通过锚孔底部扩孔与锚栓膨胀件之间的锁键形成锚固作用的锚栓。JGJ145-2004混凝土结构后锚固技术规程•2.5化学植筋•以化学粘结剂—锚固胶，将带肋钢筋及长螺杆等胶结固定于混凝土基材锚孔中的一种后锚固生根钢筋混凝土结构后锚固材料锚栓破坏形式•2.6拔出破坏•拉力作用下锚栓整体从锚孔中被拉出的破坏形式。•2.7穿出破坏•拉力作用下锚栓膨胀锥从套筒中被拉出而膨胀套仍留在锚孔中的破坏形式。机械锚栓整体拔出机械锚栓穿出破坏化学植筋破坏形式•2.8胶筋界面破坏•化学植筋或粘结型锚栓受拉时，沿胶粘剂与钢筋界面之拔出破坏形式。•2.9胶混界面破坏•化学植筋受拉时，沿胶粘剂与混凝土孔壁界面之拔出破坏形式。化学植筋沿胶筋界面拔出化学植筋沿胶混界面拔出三种破坏模式•荷载作用下，后锚固连接有锚栓或锚筋钢材破坏、混凝土基材破坏及锚栓拔出破坏（包括机械锚栓的拔出破坏和化学锚栓和化学植筋的拔出破坏）等三种破坏模式。锚栓或锚筋钢材破坏混凝土基材破坏锚栓拔出破坏•3、基体材料要求•3.1混凝土基材应坚实，且具有较大体量，能承担对被连接件的锚固和全部附加荷载。•3.2风化混凝土、严重裂损混凝土、不密实混凝土、结构抹灰层、装饰层等，均不得作为锚固基材。•3.3基材混凝土强度等级不应低于C20。基材混凝土强度指标及弹性模量取值应根据现场实测结果按现行国家标准《混凝土结构设计规范》GB50010确定。JGJ145-2004混凝土结构后锚固技术规程•3.4化学植筋的钢筋及螺杆，应采用HRB400级和HRB335级带肋钢筋及Q235和Q345钢螺杆。钢筋的强度指标按现行国家标准《混凝土结构设计规范》GB50010规定采用。•3.5化学植筋所用锚固胶的锚固性能应通过专门的试验确定。对获准使用的锚固胶，除说明书规定可以掺入定量的掺和剂(填料)外，现场施工中不宜随意增添掺料。•3.6锚固胶按使用形态的不同分为管装式、机械注入式和现场配制式，应根据使用对象的特征和现场条件合理选用。JGJ145-2004混凝土结构后锚固技术规程混凝土结构后锚固检测•4、设计基本规定（部分）•4.1膨胀型锚栓、扩孔型锚栓、化学植筋可用作非结构构件的后锚固连接，也可用作受压、中心受剪（...
