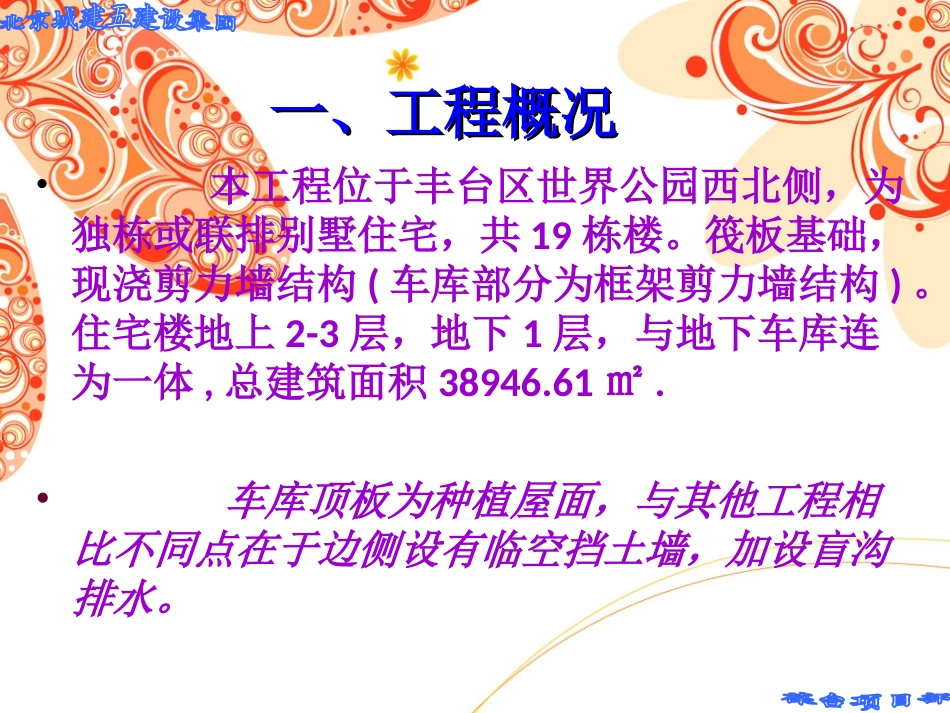

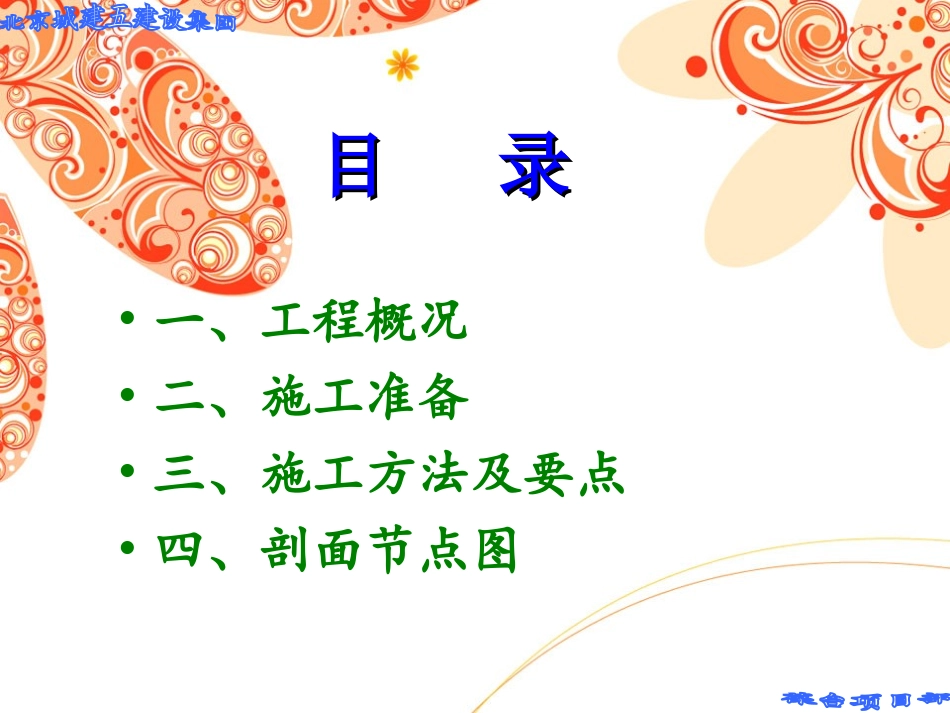

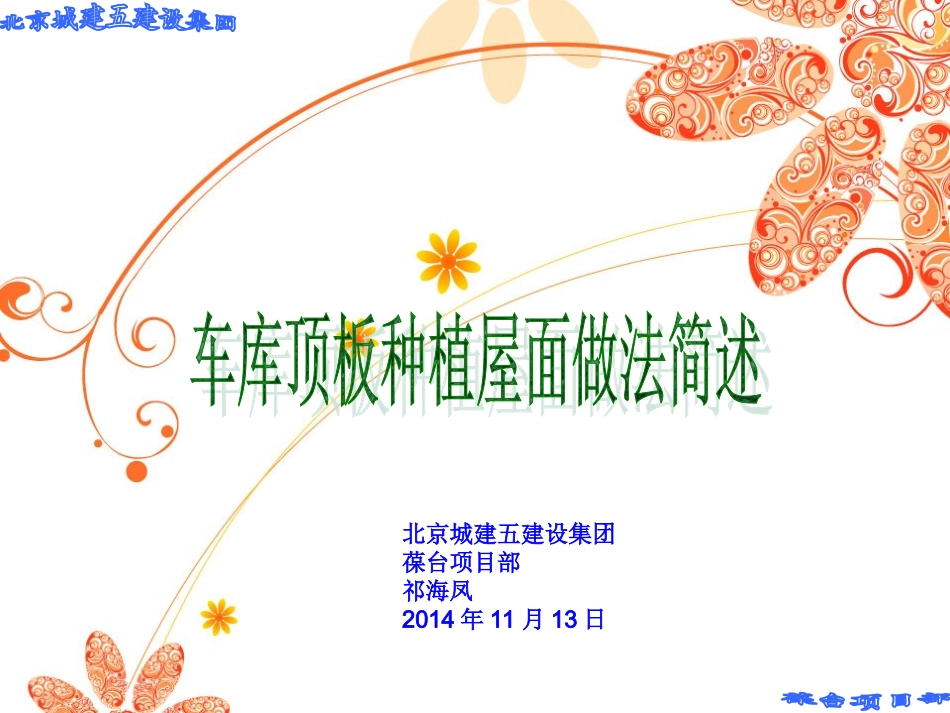

北京城建五建设集团葆台项目部祁海凤2014年11月13日目录目录•一、工程概况•二、施工准备•三、施工方法及要点•四、剖面节点图一、工程概况一、工程概况•本工程位于丰台区世界公园西北侧，为独栋或联排别墅住宅，共19栋楼。筏板基础，现浇剪力墙结构(车库部分为框架剪力墙结构)。住宅楼地上2-3层，地下1层，与地下车库连为一体,总建筑面积38946.61㎡.•车库顶板为种植屋面，与其他工程相比不同点在于边侧设有临空挡土墙，加设盲沟排水。二、施工准备二、施工准备•1、技术准备•2、材料准备及要求•3、主要机具设备•4、人员安排及作业条件11、技术准备、技术准备•1、组织项目施工管理人员及班组长认真熟悉施工图纸及施工方案，熟悉现行屋面建筑工程工程施工质量验收规范。•2、方案编制完经业主和监理方审批完后按方案对施工现场管理人员及操作工人进行逐级交底。•3、首先确定各细部节点施工构造措施处理。22、材料准备及要求、材料准备及要求•1、屋面工程所需材料及时进场，按要求存放在指定地点，并做好防潮、防雨措施，必要时入库保存•2、防水层必须符合设计要求和技术标准的规定。•3、砼的标号和安定性符合设计及国家现行技术标准的规定。•4、骨料质量符合国家现行技术标准的规定。•5、所用材料必须有合格证及检测报告，需复试的材料必须现场取样送有资质的试验单位检测，合格后方可使用，严禁先使用后复试。33、主要机具设备、主要机具设备•1、机械设备：平板振捣器、砂轮机。•2、主要工具：大小平锹、铁板、手推胶轮车、铁抹子、木抹子、木杠、水平尺、塑料薄膜、压辊、汽油喷灯、灭火器等。44、人员安排及作业条件、人员安排及作业条件•4.1屋面基层、突出屋面管道、构筑物等各项准备工作已完毕，随工程进度安排屋面施工各工种陆续进场，人员安排如右：•4.2找平层施工前，基层或屋面应进行检查验收，并办理相关验收手续。•4.3各种穿过屋面的预埋管件、女儿墙等细部，应按设计施工图及规范要求处理好。•4.4根据设计标高要求做好找坡并弹线。•4.5卷材施工时不得在雨、雪及大风天气施工。•4.6基层必须清理干净，保证基层干燥。•4.7铺设找坡材料前，要把残留的痕迹抹平，经验收检查合格后，方可铺设找坡材料。•4.8穿过屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，以便将管根固定。工序（各分项）工种人数备注找坡层混凝土工20随施工需要增加找平层混凝土工10随施工需要增加防水层专业防水10随施工需要增加防水保护层混凝土工10随施工需要增加油毡及排水板、土工布铺设25随施工需要增加三、施工方法及要点三、施工方法及要点•施工流程自下而上依次为：•1、基层清理2、加气碎块找坡层施工•3、找平层施工4、防水层施工•5、油毡隔离层铺设6、防水保护层施工•7、排水板铺设8、土工过滤布铺设•9、回填土覆土加气碎块找坡层施工加气碎块找坡层施工•找坡层为170mm厚加气碎块砼，坡度0.5%。•由于车库顶板面积较大，铺设时必须严格控制厚度、坡度和坡向。找平层施工找平层施工•找平层为30mm厚砂浆。•找平层必须留设＜6m分格缝，并嵌缝密封分格缝嵌缝•防水层为3mm+4mm耐根穿刺高聚物改性沥青防水卷材；•复试：耐根穿刺性能、耐霉菌腐蚀性和尺寸变化率应符合《种植屋面用耐根穿刺防水卷材》JC/T1075要求。•附加层宽度和高度不小于250mm；防水层贴入水落口杯内≥50mm。防水层施工防水层施工防水U槽雨水口盲沟盖板，设双孔油毡隔离层油毡隔离层铺设油毡隔离层铺设防水保护层施工防水保护层施工•防水保护层采用40mm厚C20豆石砼，内配φ6@500×500钢筋网•保护层设20mm宽分格缝，间距≤6m保护层中的钢筋网≤6m设分格缝排水板铺设排水板铺设•采用12mm高塑料排水凸片，凸点向上土工布过滤层铺设土工布过滤层铺设盲沟处回填土覆土回填土覆土砂浆保护层50mm厚聚苯板四、剖面节点图四、剖面节点图
