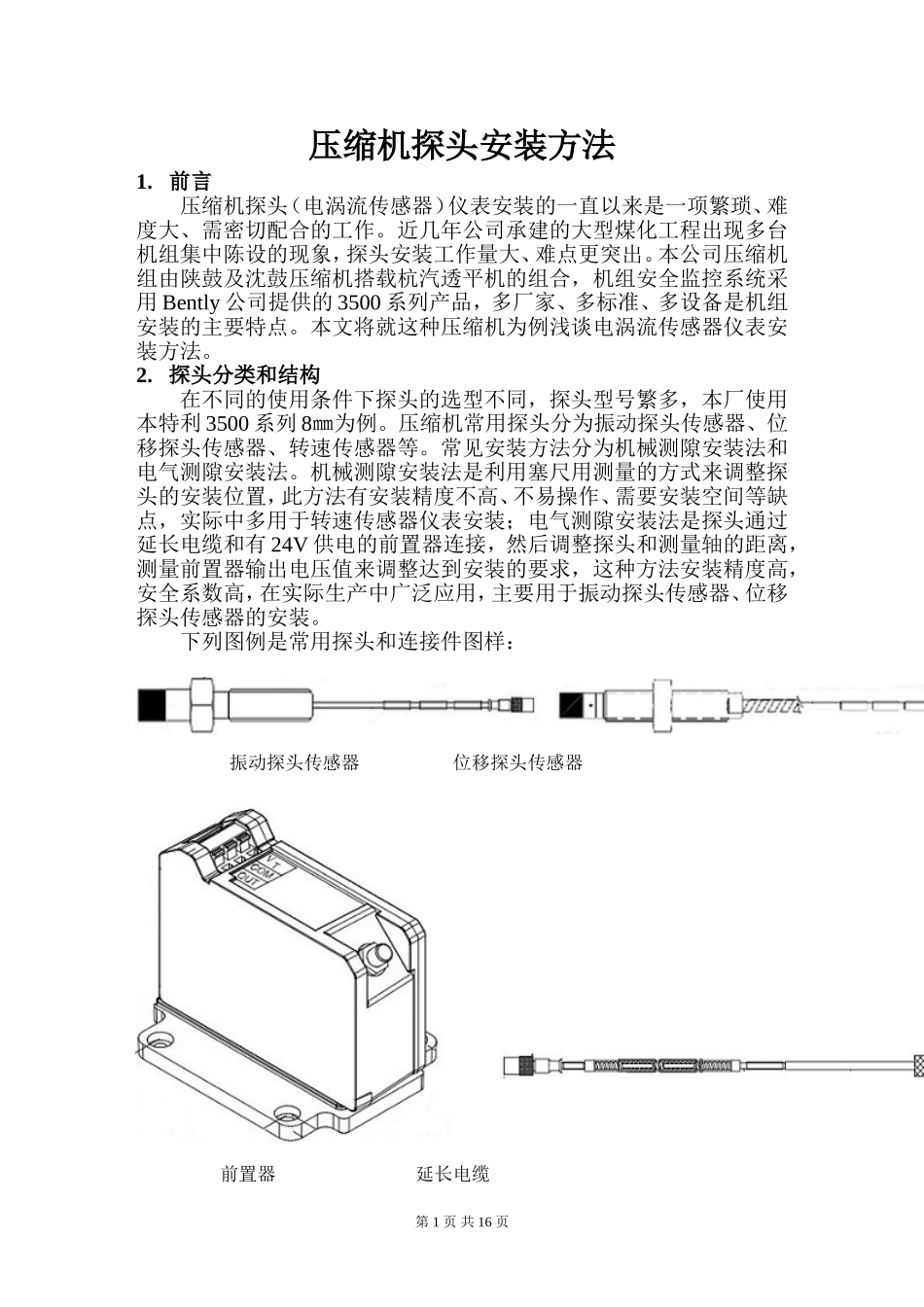

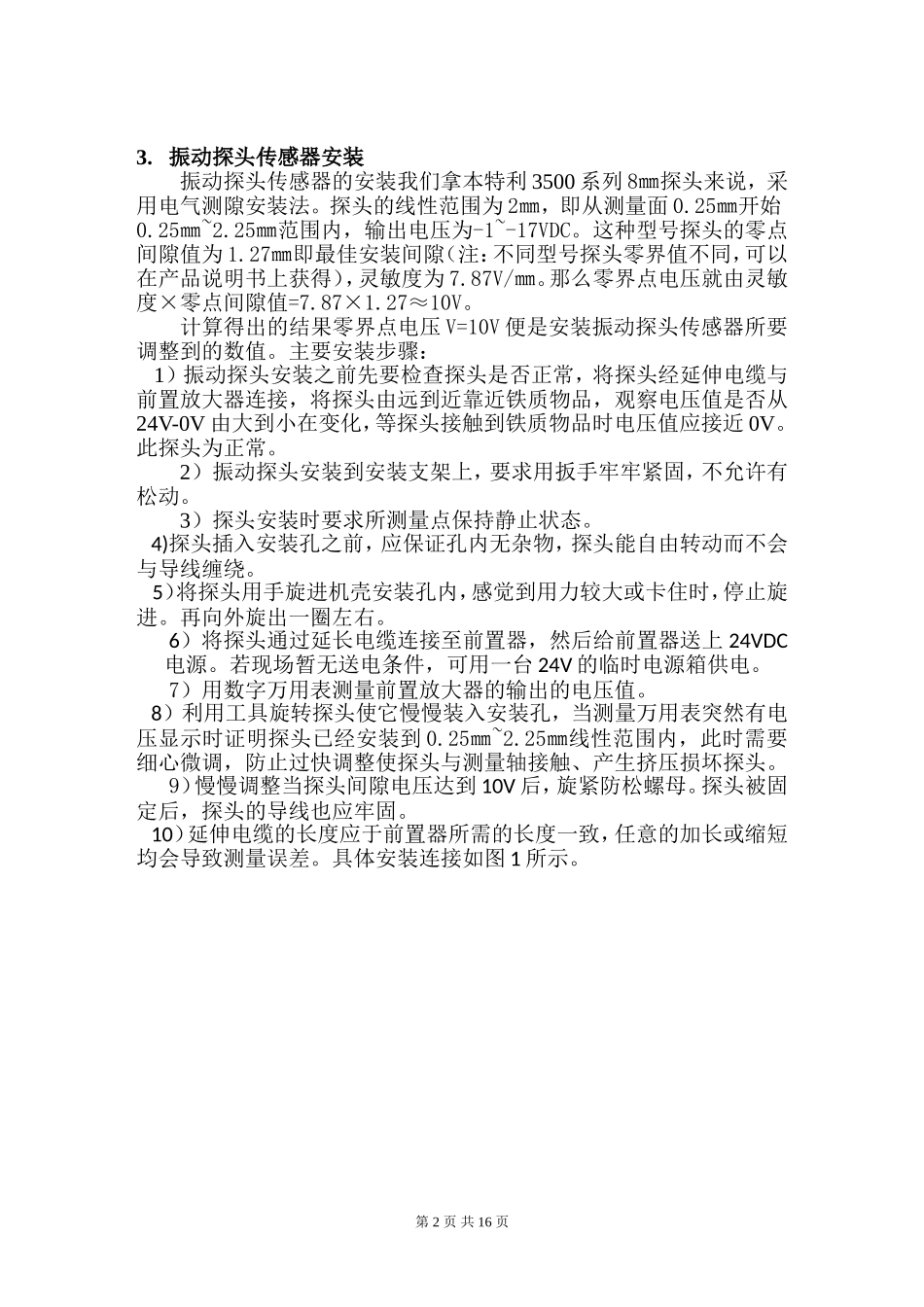

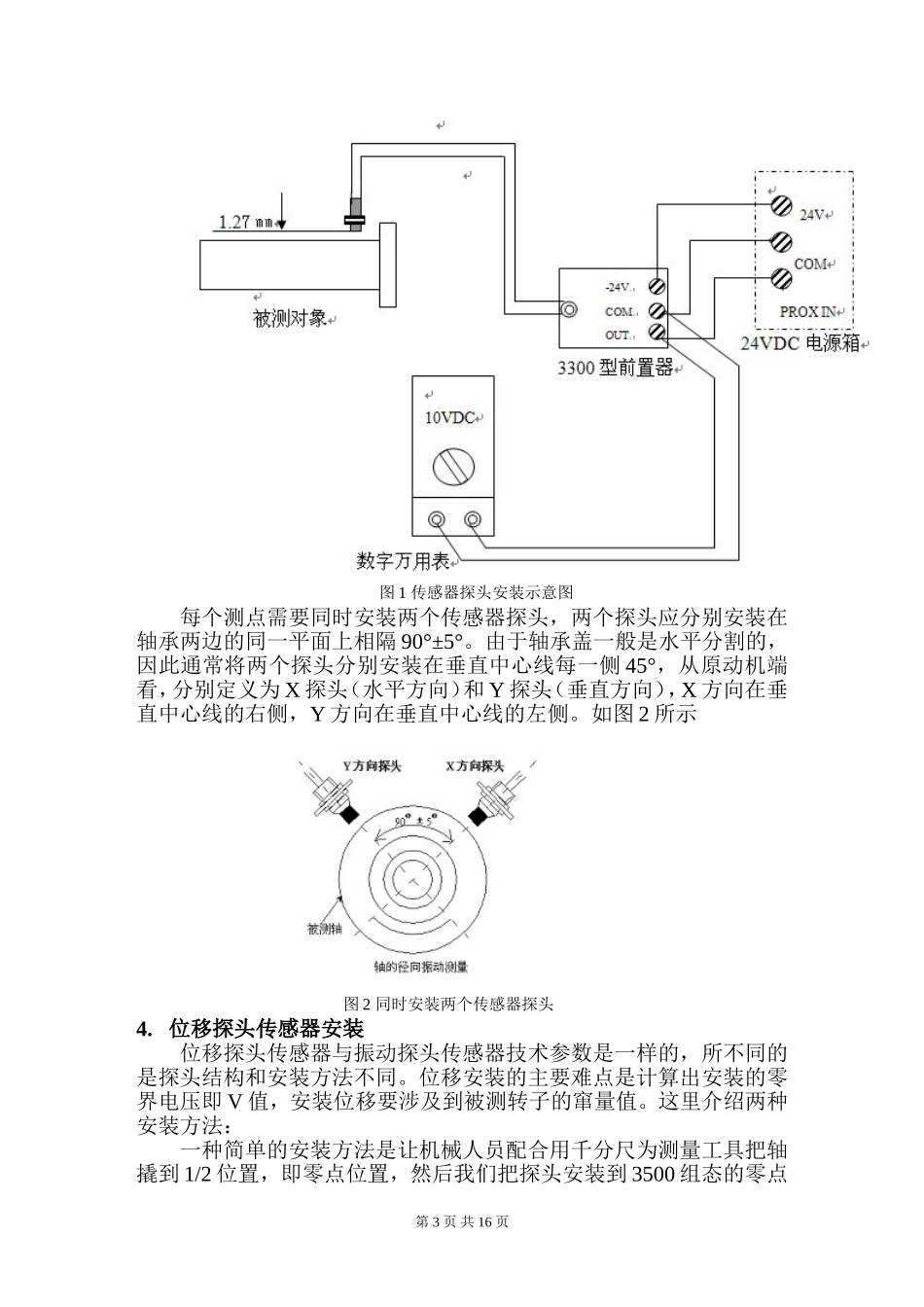

压缩机探头安装方法1.前言压缩机探头（电涡流传感器）仪表安装的一直以来是一项繁琐、难度大、需密切配合的工作。近几年公司承建的大型煤化工程出现多台机组集中陈设的现象，探头安装工作量大、难点更突出。本公司压缩机组由陕鼓及沈鼓压缩机搭载杭汽透平机的组合，机组安全监控系统采用Bently公司提供的3500系列产品，多厂家、多标准、多设备是机组安装的主要特点。本文将就这种压缩机为例浅谈电涡流传感器仪表安装方法。2.探头分类和结构在不同的使用条件下探头的选型不同，探头型号繁多，本厂使用本特利3500系列8㎜为例。压缩机常用探头分为振动探头传感器、位移探头传感器、转速传感器等。常见安装方法分为机械测隙安装法和电气测隙安装法。机械测隙安装法是利用塞尺用测量的方式来调整探头的安装位置，此方法有安装精度不高、不易操作、需要安装空间等缺点，实际中多用于转速传感器仪表安装；电气测隙安装法是探头通过延长电缆和有24V供电的前置器连接，然后调整探头和测量轴的距离，测量前置器输出电压值来调整达到安装的要求，这种方法安装精度高，安全系数高，在实际生产中广泛应用，主要用于振动探头传感器、位移探头传感器的安装。下列图例是常用探头和连接件图样：振动探头传感器位移探头传感器前置器延长电缆第1页共16页3.振动探头传感器安装振动探头传感器的安装我们拿本特利3500系列8㎜探头来说，采用电气测隙安装法。探头的线性范围为2㎜，即从测量面0.25㎜开始0.25㎜~2.25㎜范围内，输出电压为-1~-17VDC。这种型号探头的零点间隙值为1.27㎜即最佳安装间隙（注：不同型号探头零界值不同，可以在产品说明书上获得），灵敏度为7.87V/㎜。那么零界点电压就由灵敏度×零点间隙值=7.87×1.27≈10V。计算得出的结果零界点电压V=10V便是安装振动探头传感器所要调整到的数值。主要安装步骤：1）振动探头安装之前先要检查探头是否正常，将探头经延伸电缆与前置放大器连接，将探头由远到近靠近铁质物品，观察电压值是否从24V-0V由大到小在变化，等探头接触到铁质物品时电压值应接近0V。此探头为正常。2）振动探头安装到安装支架上，要求用扳手牢牢紧固，不允许有松动。3）探头安装时要求所测量点保持静止状态。4)探头插入安装孔之前，应保证孔内无杂物，探头能自由转动而不会与导线缠绕。5）将探头用手旋进机壳安装孔内，感觉到用力较大或卡住时，停止旋进。再向外旋出一圈左右。6）将探头通过延长电缆连接至前置器，然后给前置器送上24VDC电源。若现场暂无送电条件，可用一台24V的临时电源箱供电。7）用数字万用表测量前置放大器的输出的电压值。8）利用工具旋转探头使它慢慢装入安装孔，当测量万用表突然有电压显示时证明探头已经安装到0.25㎜~2.25㎜线性范围内，此时需要细心微调，防止过快调整使探头与测量轴接触、产生挤压损坏探头。9）慢慢调整当探头间隙电压达到10V后，旋紧防松螺母。探头被固定后，探头的导线也应牢固。10）延伸电缆的长度应于前置器所需的长度一致，任意的加长或缩短均会导致测量误差。具体安装连接如图1所示。第2页共16页图1传感器探头安装示意图每个测点需要同时安装两个传感器探头，两个探头应分别安装在轴承两边的同一平面上相隔90°±5°。由于轴承盖一般是水平分割的，因此通常将两个探头分别安装在垂直中心线每一侧45°，从原动机端看，分别定义为X探头（水平方向）和Y探头（垂直方向），X方向在垂直中心线的右侧，Y方向在垂直中心线的左侧。如图2所示图2同时安装两个传感器探头4.位移探头传感器安装位移探头传感器与振动探头传感器技术参数是一样的，所不同的是探头结构和安装方法不同。位移安装的主要难点是计算出安装的零界电压即V值，安装位移要涉及到被测转子的窜量值。这里介绍两种安装方法：一种简单的安装方法是让机械人员配合用千分尺为测量工具把轴撬到1/2位置，即零点位置，然后我们把探头安装到3500组态的零点第3页共16页电压值即可（空分机组组态的零点电压值是9.75V，合成机组与丙烯机组组态的零点电压值是10V），此方法特点精度有限、只适用于转子较小的压缩机而且对机械人员操作要求较高。第二种方法安装精度较高被广泛使用...
