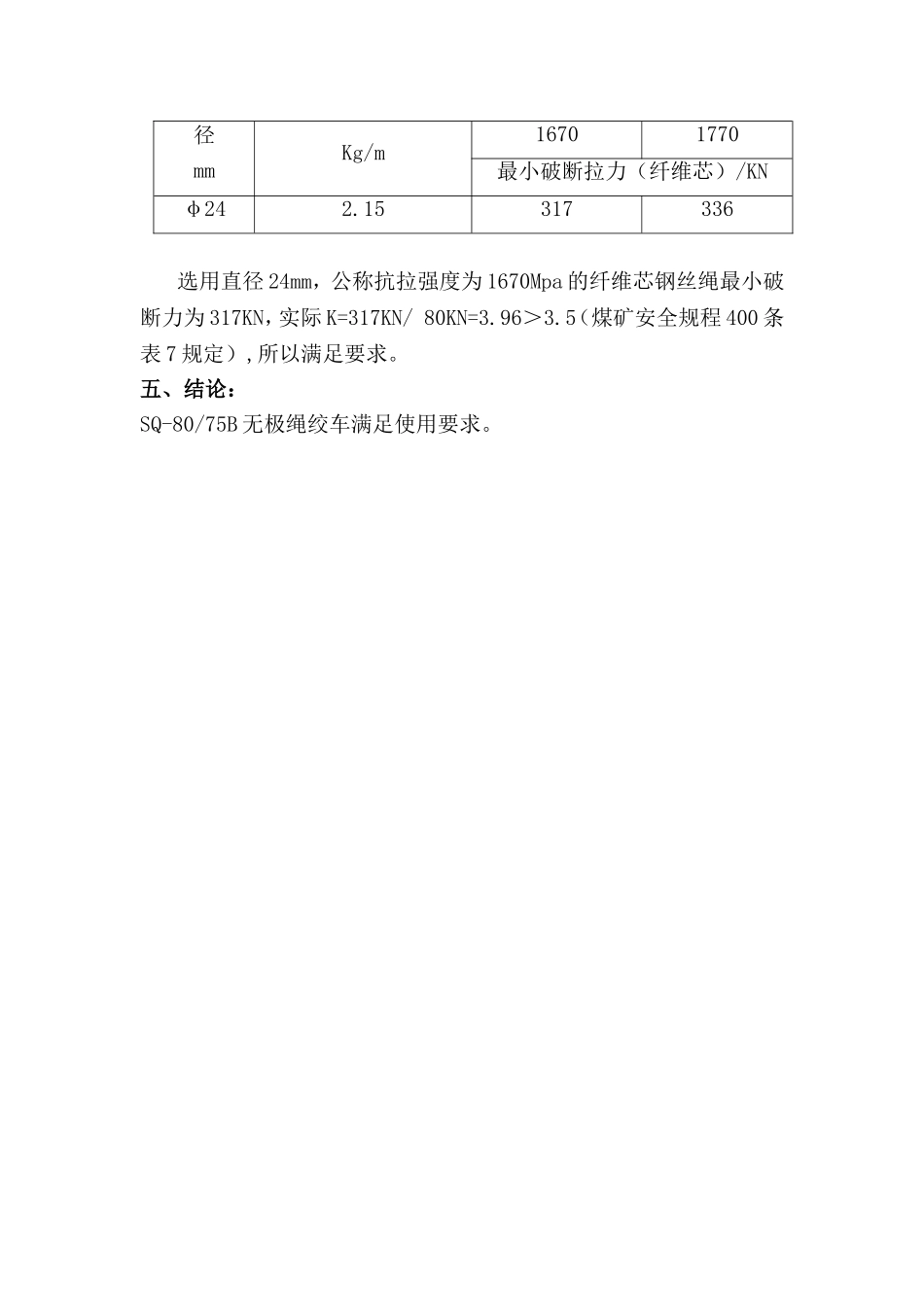

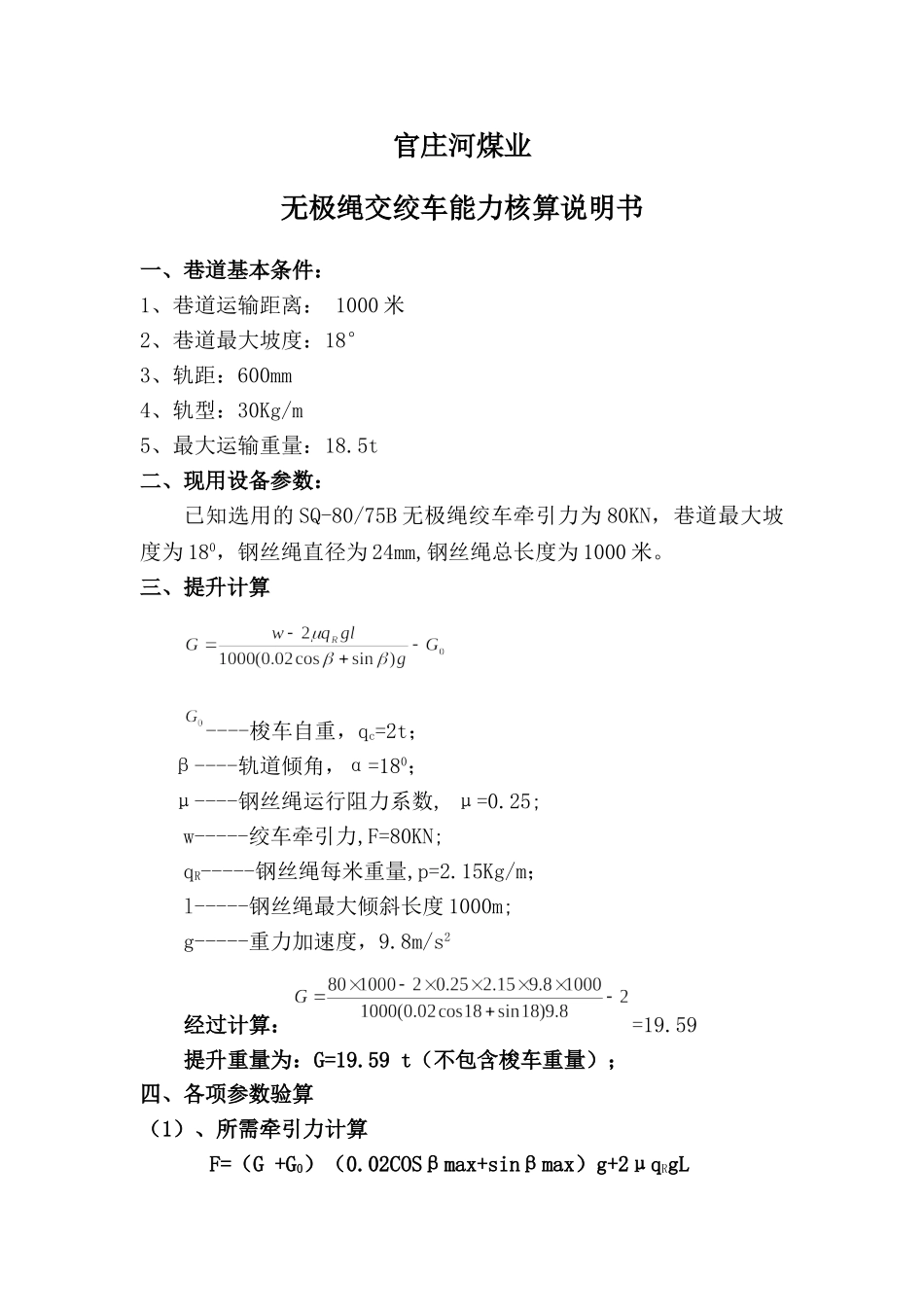

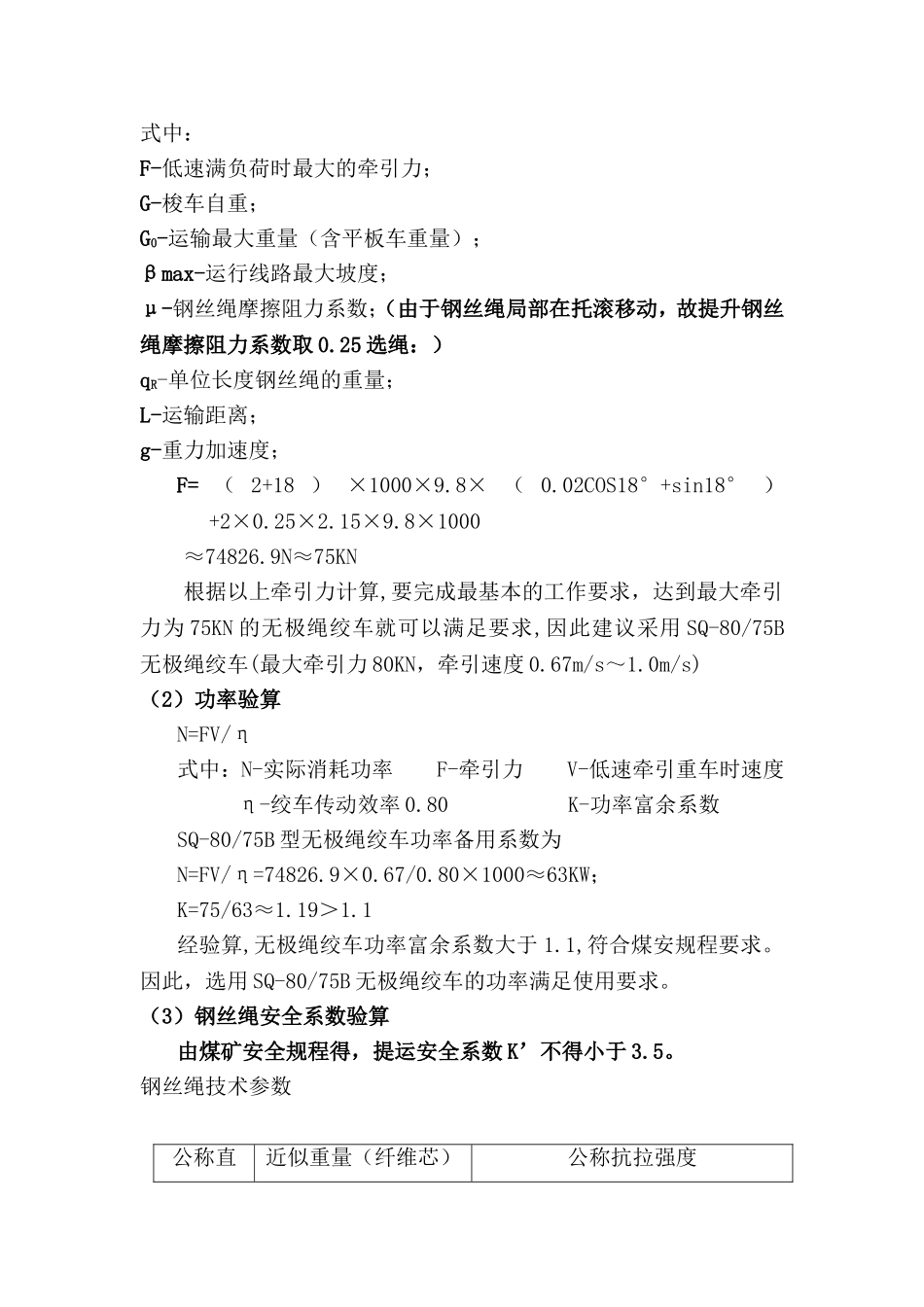

官庄河煤业无极绳交绞车能力核算说明书一、巷道基本条件：1、巷道运输距离：1000米2、巷道最大坡度：18°3、轨距：600mm4、轨型：30Kg/m5、最大运输重量：18.5t二、现用设备参数：已知选用的SQ-80/75B无极绳绞车牵引力为80KN，巷道最大坡度为180，钢丝绳直径为24mm,钢丝绳总长度为1000米。三、提升计算----梭车自重，qc=2t；β----轨道倾角，α=180；μ----钢丝绳运行阻力系数,μ=0.25;w-----绞车牵引力,F=80KN;qR-----钢丝绳每米重量,p=2.15Kg/m；l-----钢丝绳最大倾斜长度1000m;g-----重力加速度，9.8m/s2经过计算：=19.59提升重量为：G=19.59t（不包含梭车重量）；四、各项参数验算（1）、所需牵引力计算F=（G+G0）（0.02COSβmax+sinβmax）g+2μqRgL式中：F-低速满负荷时最大的牵引力；G-梭车自重；G0-运输最大重量（含平板车重量）；βmax-运行线路最大坡度；μ-钢丝绳摩擦阻力系数；（由于钢丝绳局部在托滚移动，故提升钢丝绳摩擦阻力系数取0.25选绳：）qR-单位长度钢丝绳的重量；L-运输距离；g-重力加速度；F=（2+18）×1000×9.8×（0.02COS18°+sin18°）+2×0.25×2.15×9.8×1000≈74826.9N≈75KN根据以上牵引力计算,要完成最基本的工作要求，达到最大牵引力为75KN的无极绳绞车就可以满足要求,因此建议采用SQ-80/75B无极绳绞车(最大牵引力80KN，牵引速度0.67m/s～1.0m/s)（2）功率验算N=FV/η式中：N-实际消耗功率F-牵引力V-低速牵引重车时速度η-绞车传动效率0.80K-功率富余系数SQ-80/75B型无极绳绞车功率备用系数为N=FV/η=74826.9×0.67/0.80×1000≈63KW；K=75/63≈1.19＞1.1经验算,无极绳绞车功率富余系数大于1.1,符合煤安规程要求。因此，选用SQ-80/75B无极绳绞车的功率满足使用要求。（3）钢丝绳安全系数验算由煤矿安全规程得，提运安全系数K’不得小于3.5。钢丝绳技术参数公称直近似重量（纤维芯）公称抗拉强度径mmKg/m16701770最小破断拉力（纤维芯）/KNφ242.15317336选用直径24mm，公称抗拉强度为1670Mpa的纤维芯钢丝绳最小破断力为317KN，实际K=317KN/80KN=3.96＞3.5（煤矿安全规程400条表7规定）,所以满足要求。五、结论：SQ-80/75B无极绳绞车满足使用要求。
