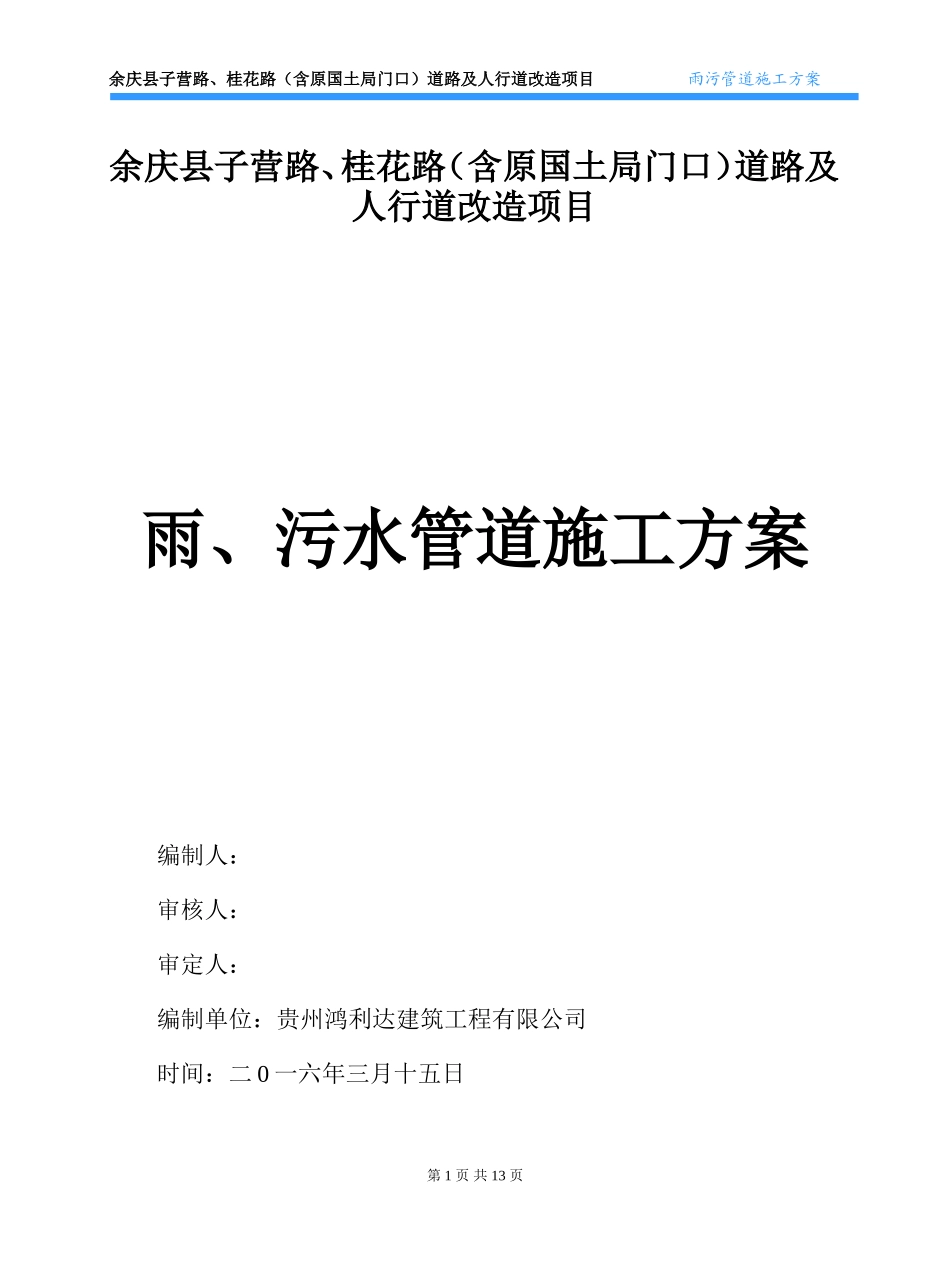

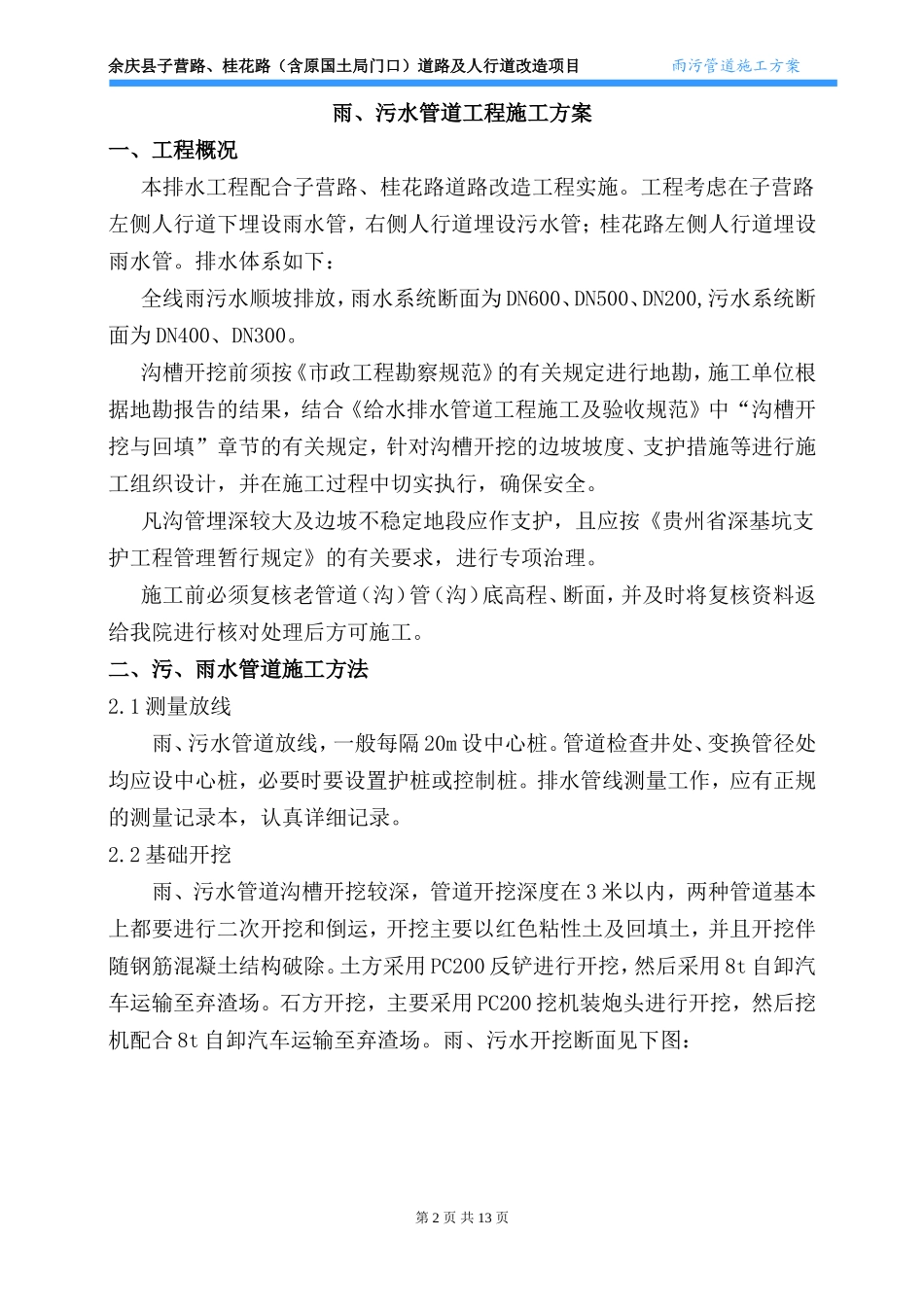

第1页共13页余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目雨污管道施工方案余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目雨、污水管道施工方案编制人：审核人：审定人：编制单位：贵州鸿利达建筑工程有限公司时间：二0一六年三月十五日第2页共13页余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目雨污管道施工方案雨、污水管道工程施工方案一、工程概况本排水工程配合子营路、桂花路道路改造工程实施。工程考虑在子营路左侧人行道下埋设雨水管，右侧人行道埋设污水管；桂花路左侧人行道埋设雨水管。排水体系如下：全线雨污水顺坡排放，雨水系统断面为DN600、DN500、DN200,污水系统断面为DN400、DN300。沟槽开挖前须按《市政工程勘察规范》的有关规定进行地勘，施工单位根据地勘报告的结果，结合《给水排水管道工程施工及验收规范》中“沟槽开挖与回填”章节的有关规定，针对沟槽开挖的边坡坡度、支护措施等进行施工组织设计，并在施工过程中切实执行，确保安全。凡沟管埋深较大及边坡不稳定地段应作支护，且应按《贵州省深基坑支护工程管理暂行规定》的有关要求，进行专项治理。施工前必须复核老管道（沟）管（沟）底高程、断面，并及时将复核资料返给我院进行核对处理后方可施工。二、污、雨水管道施工方法2.1测量放线雨、污水管道放线，一般每隔20m设中心桩。管道检查井处、变换管径处均应设中心桩，必要时要设置护桩或控制桩。排水管线测量工作，应有正规的测量记录本，认真详细记录。2.2基础开挖雨、污水管道沟槽开挖较深，管道开挖深度在3米以内，两种管道基本上都要进行二次开挖和倒运，开挖主要以红色粘性土及回填土，并且开挖伴随钢筋混凝土结构破除。土方采用PC200反铲进行开挖，然后采用8t自卸汽车运输至弃渣场。石方开挖，主要采用PC200挖机装炮头进行开挖，然后挖机配合8t自卸汽车运输至弃渣场。雨、污水开挖断面见下图：第3页共13页余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目雨污管道施工方案第4页共13页余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目雨污管道施工方案第5页共13页余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目雨污管道施工方案土方管道沟槽开挖后，必须进行沟槽地基承载力测定，测定采用重型击实法进行测定，地基承载能力满足设计要求后方可浇注混凝土垫层，如地基承载能力不满足设计要求，必须采取回填碎石垫层的方式进行处理，处理后在进行地基承载能力确定。石方开挖后底面清理干净直接进行砂砾回填。2.3管道的基础施工（1）基础施工前必须复核坡度的标高，一般在沟槽底部每隔4m左右打一样桩，用样桩控制挖土面、垫层面和基础面。（2）管道底层分层回填碎石垫层，每层虚铺厚度100～200mm。用平板式冲击夯振动冲实。（3）管道两侧回填中粗砂、碎石屑最大粒径小于40mm，要求压实度必须大于等于90%。2.4.管道基础质量标准第6页共13页余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目雨污管道施工方案(1)管道垫层及基础不得铺筑在淤泥或松填土上.(2)管道基础应表面平整，两井之间应顺直.2.5、管道质量检查砼管进入现场应进行外观检查，管材的壁厚应均匀，不应有裂缝、孔洞、塌陷及严重腐蚀缺陷，产品的技术文件应齐全，并应符合国家颁布的现行技术标准。2.6、布管（1）严格按设计、按规范布管。(2)应使用专用工具。(3)线管连接要牢固。(4)管口要封堵。(5)弯曲要合理。(6)走向要正确。(7)绑扎要牢固。(8)管道轴线不得交错。2.8、雨、污水管道承插口柔性连接施工①安装前应彻底清洁接头内的表面、凹槽，止推圈和橡胶圈，应确保其无油污灰尘。②安装密封圈时应确保密封圈与凹槽、管壁均匀贴合，并在安装前使用润滑剂润滑密封圈。③填打胶圈出现“棉花”、吓司鼻”、“凹兜”、或“跳井”时，可利用铁牙将接口间隙适当撑大，进行调整处理。④錾子应贴插口壁按由下向上的顺序填打，使胶圈沿一个方向依次均匀滚入承口水线。填胶圈的质量标准：胶圈压缩率符合要求；胶圈填至无小台，承口外缘距离均匀；无“麻花”、“闷鼻”、“曰兕”、“跳井”现象...
