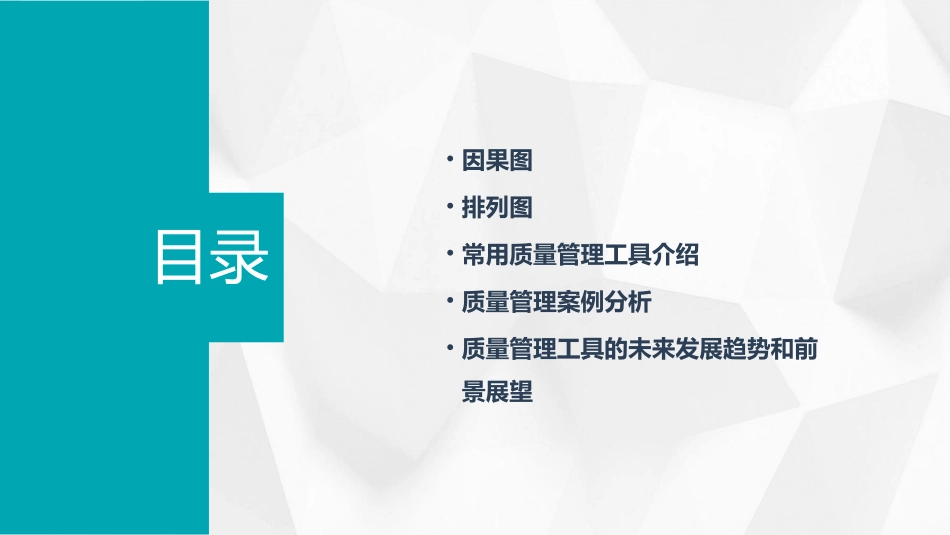

常用质量管理讲义：因果图&排列图课件目录•因果图•排列图•常用质量管理工具介绍•质量管理案例分析•质量管理工具的未来发展趋势和前景展望因果图01因果图（Cause-and-EffectDiagram），也称为鱼骨图（FishboneDiagram），是一种用于分析问题原因和结果的图形工具。它通过将问题的主要因素与可能的原因相关联，帮助人们系统地识别和了解问题产生的潜在原因。因果图通常由一个中心主题或问题开始，并从该主题或问题引出若干个潜在原因或影响因素。每个潜在原因或影响因素又可以进一步细分为更具体的因素，这样逐层展开，形成了一个类似于鱼骨的图形结构。因果图的定义帮助企业或组织了解问题的根本原因，以便采取有效的措施解决问题。通过系统地识别和分析潜在原因，可以避免遗漏或片面地看待问题。将问题的原因可视化，有助于团队成员更好地理解和沟通。通过使用因果图，可以促进团队成员之间的协作和合作，共同寻找解决方案。因果图的作用确定问题的主题或中心。列出所有可能的原因或影响因素。将每个原因或影响因素与中心主题或问题连接起来。对于每个原因或影响因素，进一步列出更具体的因素。对于每个更具体的因素，尝试找出其可能的原因或影响因素，并将其连接到上一级原因或影响因素上。重复上述步骤，直到无法再列出更具体的因素为止。因果图的制作步骤排列图02排列图是一种用于分析影响质量的因素和识别主要原因的统计工具。它通过将质量问题进行分类并按照影响程度的大小进行排列，帮助我们找出影响质量的主要因素，从而针对这些因素采取有效的改进措施。排列图的定义01帮助我们直观地了解影响质量问题的主要因素和次要因素，以及各因素之间的相对重要程度。02指导我们优先解决对质量问题影响最大的因素，从而有效地改进质量。有助于促进团队成员对质量问题的共识，共同找出解决问题的办法。排列图的作用021.收集数据4.确定累计百分比5.标注信息6.分析排列图3.制作柱状图2.分类数据收集与质量问题相关的数据，数据可以是关于缺陷数量、缺陷类型、缺陷发生的位置等。将收集到的数据进行分类，通常按照缺陷发生的频率或缺陷的影响程度进行分类。在坐标轴上绘制柱状图，每一栏代表一个缺陷类别，高度代表该类缺陷的数量或频率。在柱状图的左侧，绘制一条累计百分比曲线，用于表示各类缺陷所占的累计百分比。在柱状图和累计百分比曲线上标注相关的信息，如缺陷类别、数量、百分比等。从左到右观察柱状图，可以发现各类缺陷所占的比重大小；观察累计百分比曲线，可以发现各类缺陷所占的累计百分比的变化情况。通过分析可以找出影响质量的主要因素和次要因素。排列图的制作步骤常用质量管理工具介绍03因果图定义01因果图是一种用于分析质量问题的工具，通过绘制因果图可以梳理出问题产生的各种原因，并明确各因素之间的相互关系。02因果图使用步骤1.确定要分析的问题；2.收集相关数据；3.绘制因果图；4.分析因果图；5.制定改进措施。03因果图优点1.有助于全面分析问题；2.有助于了解各因素之间的相互关系；3.有助于找到问题的根本原因。因果图工具介绍123排列图是一种用于分析质量问题的工具，通过绘制排列图可以梳理出影响质量的主要因素，并按照影响程度进行排序。排列图定义1.确定要分析的问题；2.收集相关数据；3.绘制排列图；4.分析排列图；5.制定改进措施。排列图使用步骤1.有助于找出影响质量的主要因素；2.有助于了解各因素对质量的影响程度；3.有助于针对性地制定改进措施。排列图优点排列图工具介绍调查表流程图用于描述产品或服务流程的工具，可以帮助分析流程中的瓶颈和问题。直方图用于展示数据分布和统计特征的工具，可以帮助识别数据的异常和规律。用于收集和整理数据的工具，可以帮助确定问题的主要原因。散点图用于展示两个变量之间关系的工具，可以帮助发现变量之间的关联和影响。其他常用质量管理工具介绍质量管理案例分析04通过使用因果图，企业可以更好地理解和分析质量问题，找出根本原因并采取有效措施。因果图是一种图形化工具，用于分析质量问题中各种因素之间的因果关系。通过对这些关系的梳理和分析，企业可以找出问题的根源，制定相应的改进措施...
