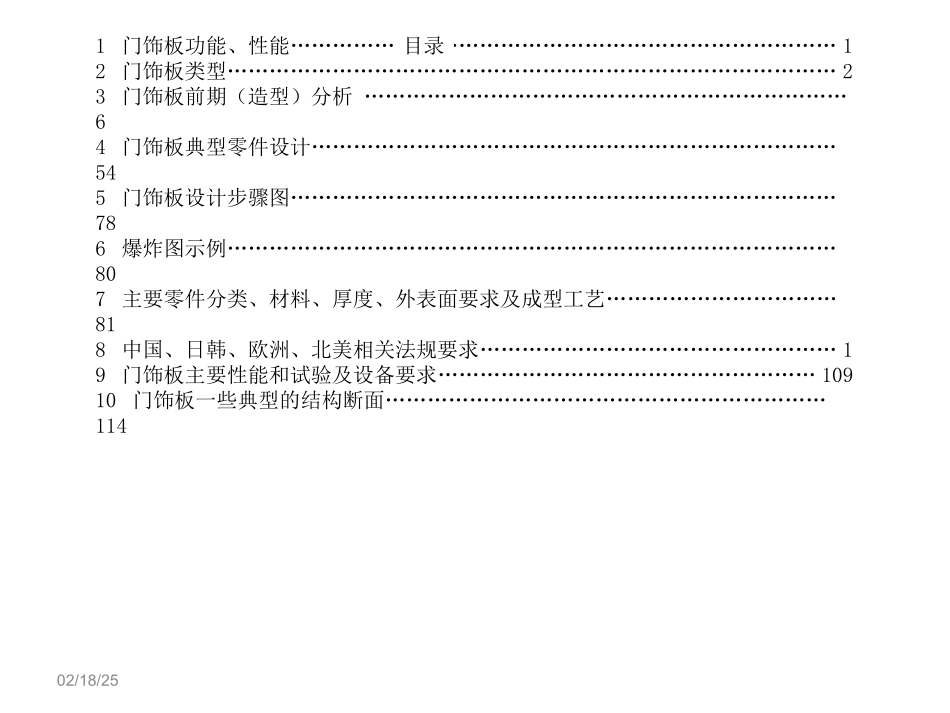

门护板设计指导书上海闰奕科技有限公司RYSATTECHNOLOGYCO.LTD编制：聂永日期：2015.1.30审核：日期：批准：日期：02/18/251门饰板功能、性能……………………………………………………………………12门饰板类型……………………………………………………………………………23门饰板前期（造型）分析……………………………………………………………64门饰板典型零件设计…………………………………………………………………545门饰板设计步骤图……………………………………………………………………786爆炸图示例……………………………………………………………………………807主要零件分类、材料、厚度、外表面要求及成型工艺……………………………818中国、日韩、欧洲、北美相关法规要求……………………………………………19门饰板主要性能和试验及设备要求………………………………………………10910门饰板一些典型的结构断面………………………………………………………114目录02/18/25车门饰板按其自身结构、功能、适用的车型、档次等因素综合起来可分为：简单经济型、普通型、中高档型。2.1简单经济型2.1.1特点：结构简单，造型简洁，基本上是呈平面型，材料价格与制造工艺成本低廉，主要用于货车、客车、吉普车等车型。2.1.2构成：芯材、衬垫、蒙皮三部分，根据整车的具体配置要求，有芯材、芯材上加蒙皮或芯材与蒙皮之间夹一层衬垫等组合使用。2门饰板类型1门饰板功能、性能A包覆金属门板，它的立体艺术造型提高了汽车室内造型效果，给人以美感。B使车门开关方便、支承肘腕，隔音、吸音、防尘、防水。C采用触感好的非金属材料，提高乘坐舒适性，车辆冲撞时，能吸收大量的碰撞能量，有效保护驾驶员和乘员的安全。D结合其立体造型，可布置各种传感模块，还可设置杂物斗，为烟灰盒、门锁内开拉手，玻璃升降手柄等功能部件提供固定条件。02/18/252.2普通型2.2.特点：结构比较复杂，造型比较注重人体工程因素，选材比较讲究，加工设备比较复杂，总体上比较美观，主要用于普通型、中低档轿车。2.2.2构成：芯材、蒙皮、局部衬垫和装饰条等构成，这类车门饰板有时下部还设有防护板，以提高饰板使用寿命和方便清洁2.3中高档型2.3.1特点：结构复杂，造型与配置上充分考虑到舒适、安全、人体工程等因素，功能齐全，选材讲究，加工设备与制造工艺复杂，总体上美观中呈豪华。2.3.2构成：芯材、蒙皮、软化件单体、隔音垫、防撞吸振块、指示照明灯等。02/18/253门饰板前期（造型）分析（以前门为例）3.1定义要求检查项a门饰板的分块及颜色要求b织物要求及范围c内开启扣手借用或开发要求，形式定义、材质、效果要求d水杯架的定义要求e雨伞盒功能的定义要求f储物盒的定义要求、储物类型要求等g门脚灯的定义要求h高音、中音扬声器的要求I是否要满足侧碰的要求，如果有，要考虑对人体的保护及饰板与钣金的距离j玻璃升降器是电动还是手动，电动按钮的定义要求，手动摇柄的定义要求3.2总布置尺寸及人机工程及法规分析3.2.1肩部空间尺寸W33.2.2臀部空间尺寸W502/18/25SAEJ110002/18/2502/18/25前门上下车方便性分析门槛Z向上102mm测量02/18/25门槛Z向上102mm测量后门上下车方便性分析02/18/253.2.3内开启扣手的位置，满足人机操作范围(HANDLERELEASEZONE)02/18/2502/18/2502/18/2502/18/2502/18/2502/18/253.2.4拉手盒或关门扶手的位置满足人机操作范围（参考设计规范的具体数值）02/18/2502/18/253.2.5肘靠的宽度3.2.6肘靠到H点的横向水平距离02/18/253.2.7肘靠的高度02/18/253.2.8肘靠的长度02/18/253.2.9扬声器的布置位置符合人机听力效果要求02/18/2502/18/2502/18/253.2.10根据总布置及CAE的分析结果布置碰撞保护块的位置及大小尺寸02/18/253.2.11手动玻璃升降器的手摇柄A位置要求：手摇柄的位置由总布置和玻璃升降器的布置位置共同确定，既保证与玻璃升降器的合理装配，又要保证乘员操作方便。B尺寸要求：运动轨迹与周边间隙40mm以上，门内饰在手柄运动轨迹范围内要求尽量平整，且面间隙6mm以上。凸出高度最大35mm圆角半径大于3.2mm02/18/253.3功能零件的尺寸分析3.3.1拉手盒长宽尺寸：...
