钢结构脚手架施工方案..VIP免费

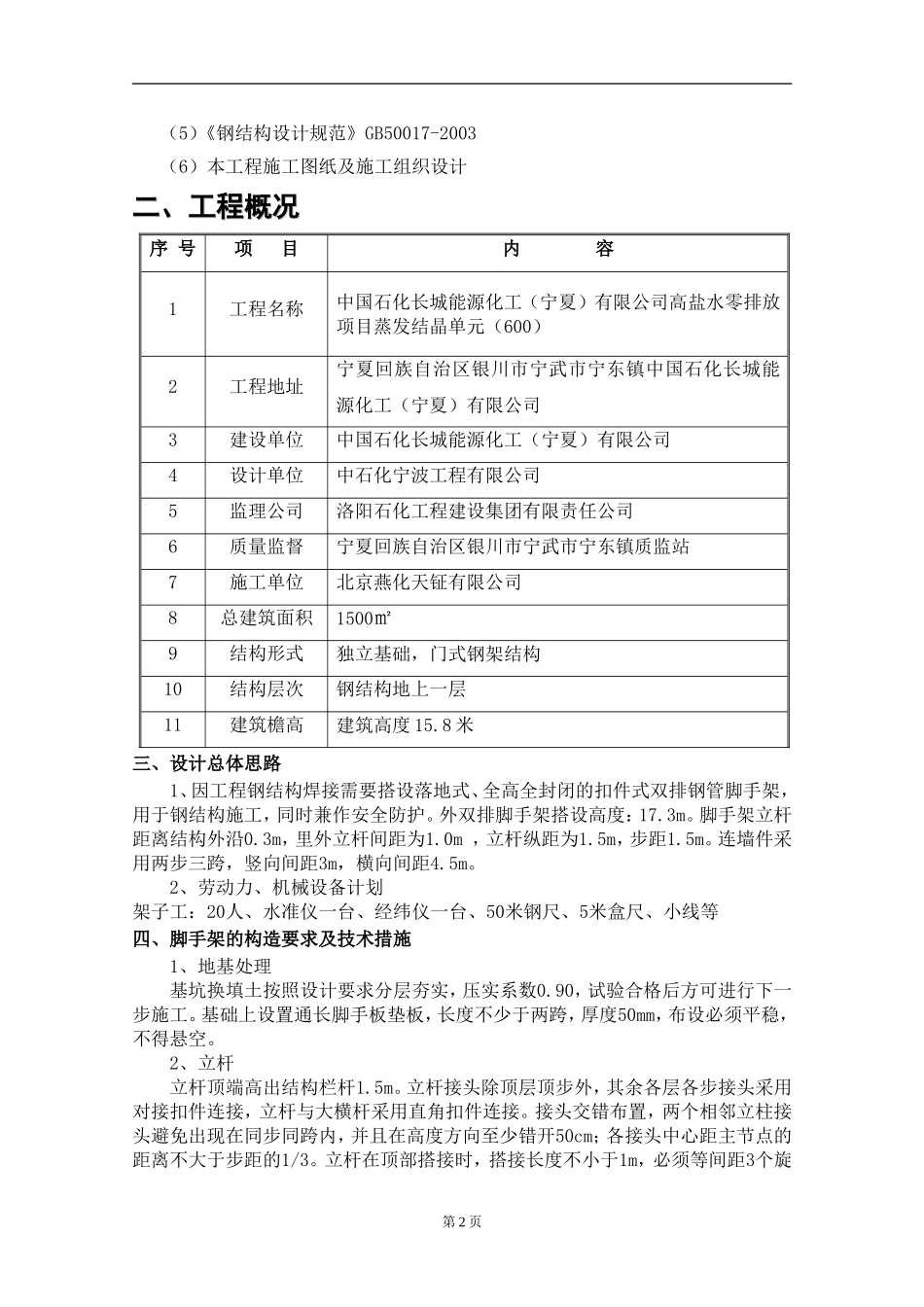

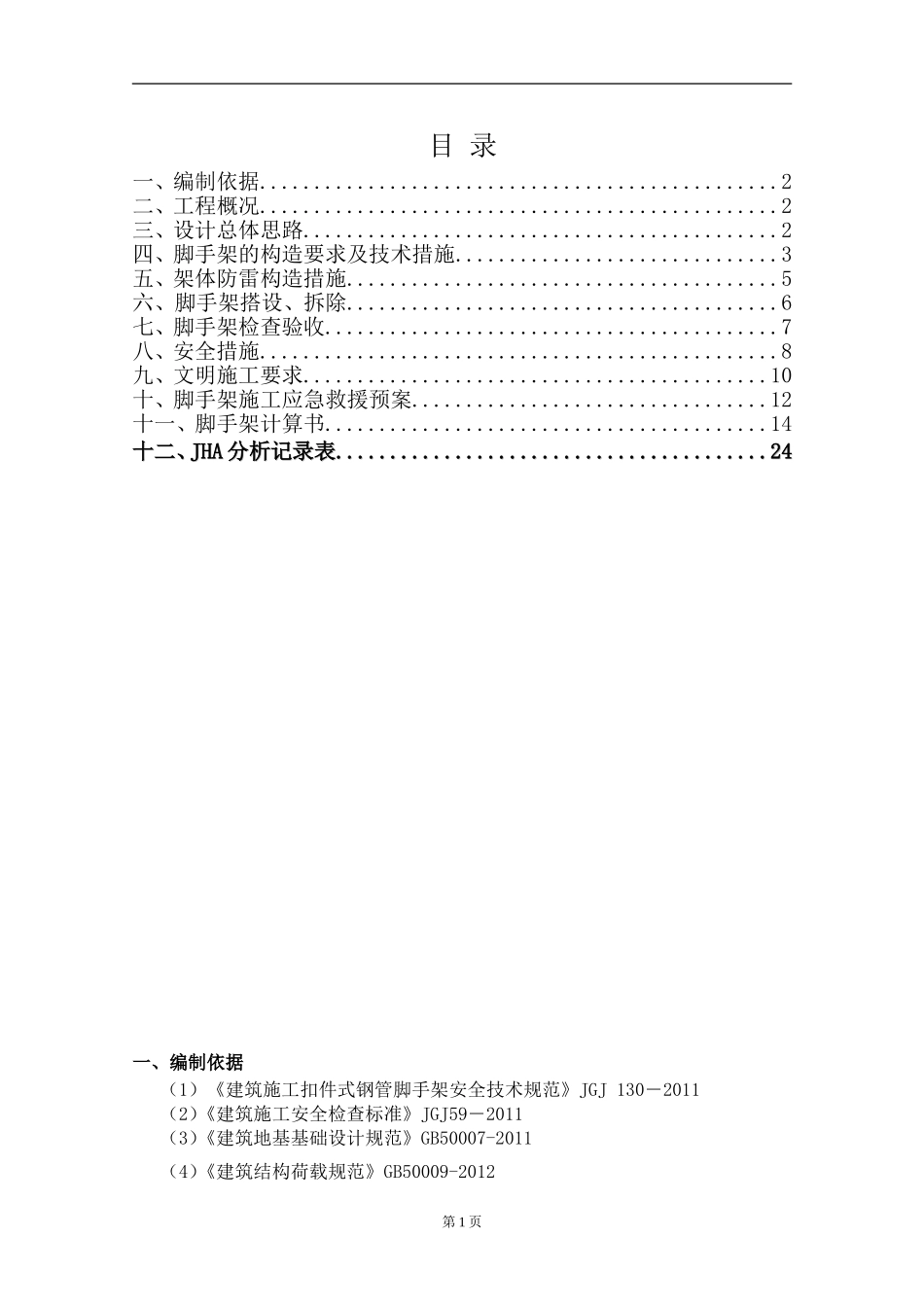

目录一、编制依据................................................2二、工程概况................................................2三、设计总体思路............................................2四、脚手架的构造要求及技术措施..............................3五、架体防雷构造措施........................................5六、脚手架搭设、拆除........................................6七、脚手架检查验收..........................................7八、安全措施................................................8九、文明施工要求...........................................10十、脚手架施工应急救援预案.................................12十一、脚手架计算书.........................................14十二、十二、JHAJHA分析记录表分析记录表........................................24........................................24一、编制依据（1）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130―2011（2）《建筑施工安全检查标准》JGJ59―2011（3）《建筑地基基础设计规范》GB50007-2011（4）《建筑结构荷载规范》GB50009-2012第1页（5）《钢结构设计规范》GB50017-2003（6）本工程施工图纸及施工组织设计二、工程概况二、工程概况序号项目内容1工程名称中国石化长城能源化工（宁夏）有限公司高盐水零排放项目蒸发结晶单元（600）2工程地址宁夏回族自治区银川市宁武市宁东镇中国石化长城能源化工（宁夏）有限公司3建设单位中国石化长城能源化工（宁夏）有限公司4设计单位中石化宁波工程有限公司5监理公司洛阳石化工程建设集团有限责任公司6质量监督宁夏回族自治区银川市宁武市宁东镇质监站7施工单位北京燕化天钲有限公司8总建筑面积1500㎡9结构形式独立基础，门式钢架结构10结构层次钢结构地上一层11建筑檐高建筑高度15.8米三、设计总体思路1、因工程钢结构焊接需要搭设落地式、全高全封闭的扣件式双排钢管脚手架，用于钢结构施工，同时兼作安全防护。外双排脚手架搭设高度：17.3m。脚手架立杆距离结构外沿0.3m，里外立杆间距为1.0m，立杆纵距为1.5m，步距1.5m。连墙件采用两步三跨，竖向间距3m，横向间距4.5m。2、劳动力、机械设备计划架子工：20人、水准仪一台、经纬仪一台、50米钢尺、5米盒尺、小线等四、脚手架的构造要求及技术措施1、地基处理基坑换填土按照设计要求分层夯实，压实系数0.90，试验合格后方可进行下一步施工。基础上设置通长脚手板垫板，长度不少于两跨，厚度50mm，布设必须平稳，不得悬空。2、立杆立杆顶端高出结构栏杆1.5m。立杆接头除顶层顶步外，其余各层各步接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3。立杆在顶部搭接时，搭接长度不小于1m，必须等间距3个旋第2页转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。3、大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采用至少6m且同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/3，大横杆在同一步架内纵向水平高差不超过全长的1/300，局部高差不超过5cm。4、小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1根小横杆，最大间距不超过90cm。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。5、纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。6、剪刀撑本工程双排落地脚手架剪刀撑随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部...
