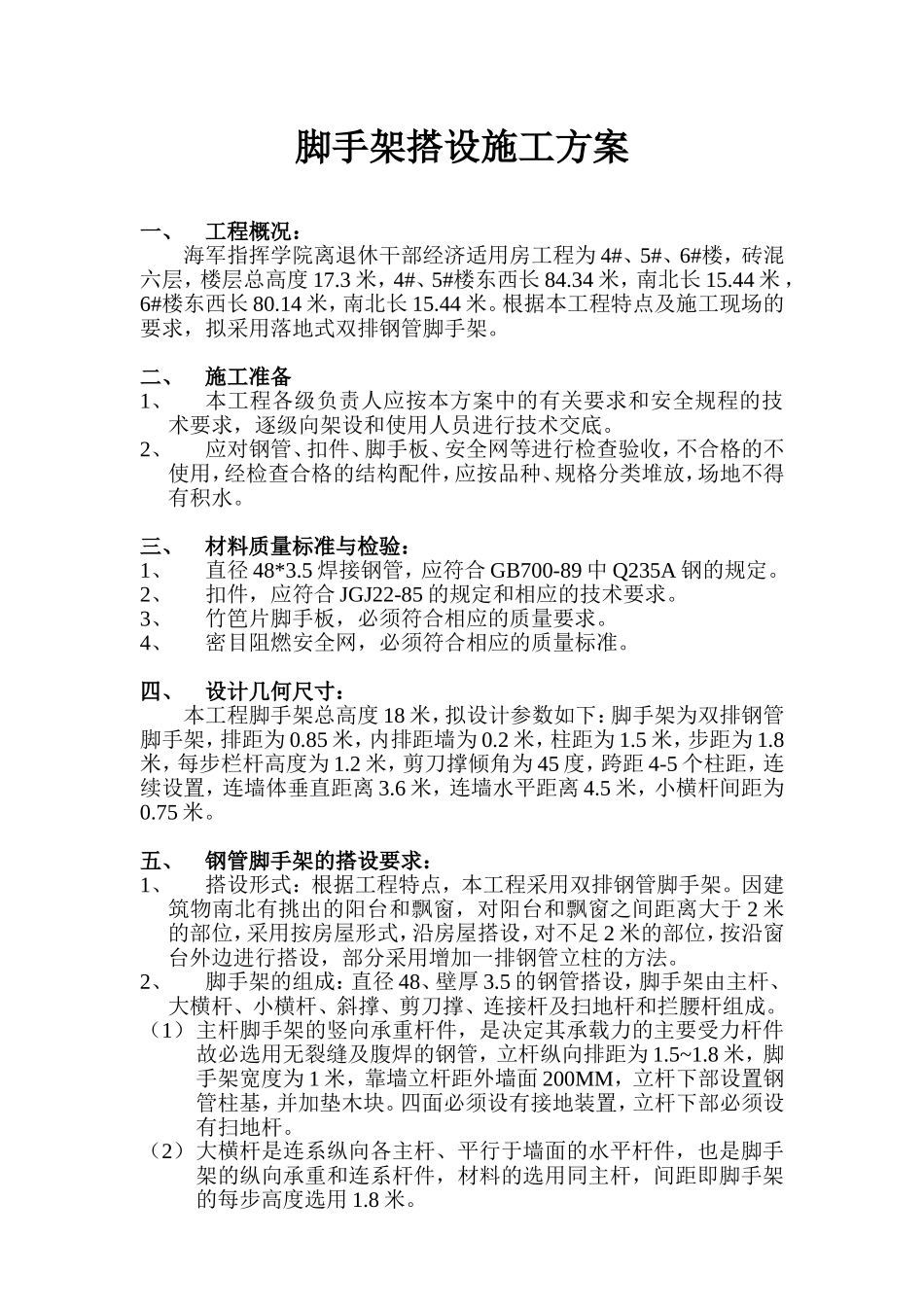

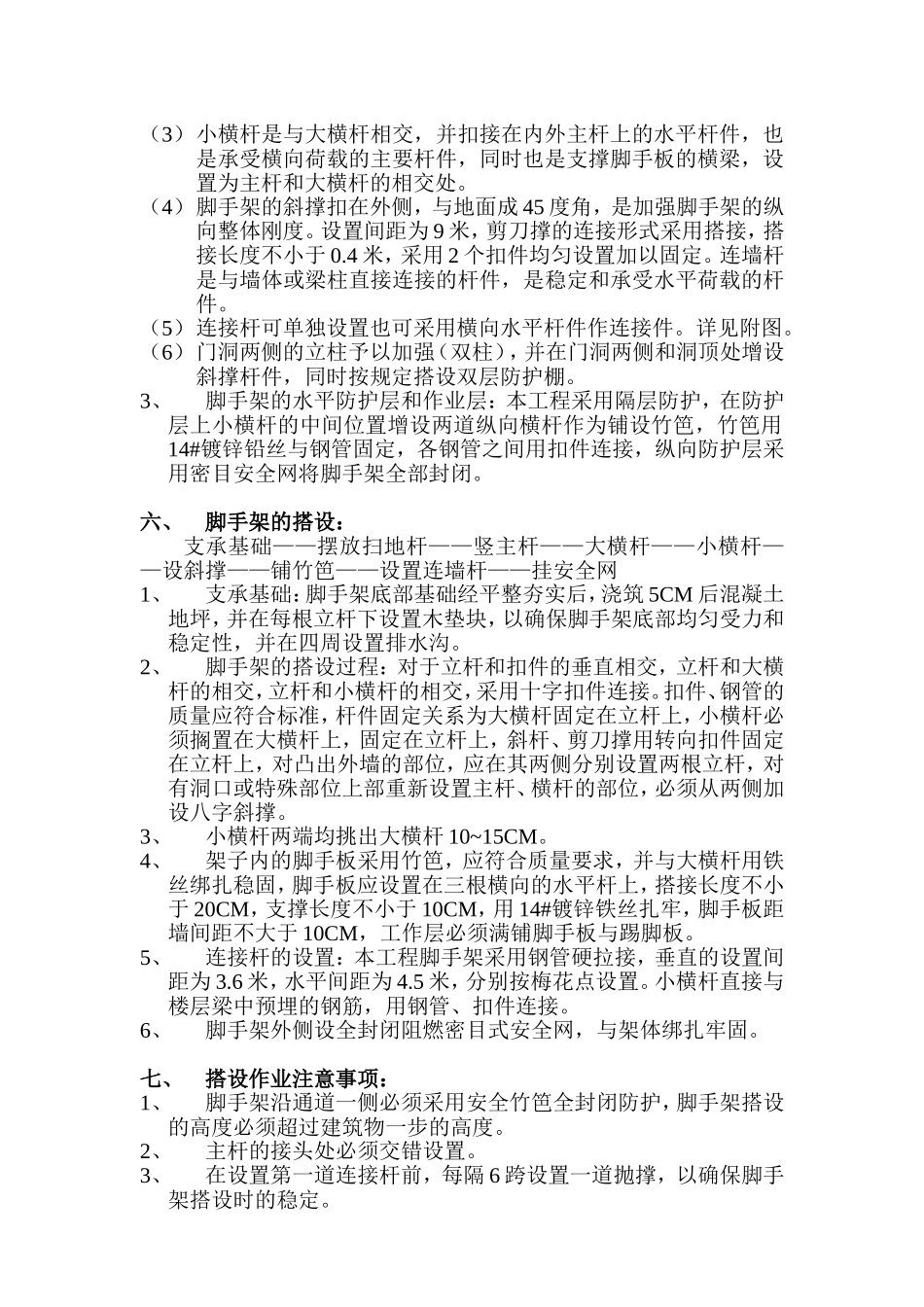

脚手架搭设施工方案一、工程概况：海军指挥学院离退休干部经济适用房工程为4#、5#、6#楼，砖混六层，楼层总高度17.3米，4#、5#楼东西长84.34米，南北长15.44米，6#楼东西长80.14米，南北长15.44米。根据本工程特点及施工现场的要求，拟采用落地式双排钢管脚手架。二、施工准备1、本工程各级负责人应按本方案中的有关要求和安全规程的技术要求，逐级向架设和使用人员进行技术交底。2、应对钢管、扣件、脚手板、安全网等进行检查验收，不合格的不使用，经检查合格的结构配件，应按品种、规格分类堆放，场地不得有积水。三、材料质量标准与检验：1、直径48*3.5焊接钢管，应符合GB700-89中Q235A钢的规定。2、扣件，应符合JGJ22-85的规定和相应的技术要求。3、竹笆片脚手板，必须符合相应的质量要求。4、密目阻燃安全网，必须符合相应的质量标准。四、设计几何尺寸：本工程脚手架总高度18米，拟设计参数如下：脚手架为双排钢管脚手架，排距为0.85米，内排距墙为0.2米，柱距为1.5米，步距为1.8米，每步栏杆高度为1.2米，剪刀撑倾角为45度，跨距4-5个柱距，连续设置，连墙体垂直距离3.6米，连墙水平距离4.5米，小横杆间距为0.75米。五、钢管脚手架的搭设要求：1、搭设形式：根据工程特点，本工程采用双排钢管脚手架。因建筑物南北有挑出的阳台和飘窗，对阳台和飘窗之间距离大于2米的部位，采用按房屋形式，沿房屋搭设，对不足2米的部位，按沿窗台外边进行搭设，部分采用增加一排钢管立柱的方法。2、脚手架的组成：直径48、壁厚3.5的钢管搭设，脚手架由主杆、大横杆、小横杆、斜撑、剪刀撑、连接杆及扫地杆和拦腰杆组成。（1）主杆脚手架的竖向承重杆件，是决定其承载力的主要受力杆件故必选用无裂缝及腹焊的钢管，立杆纵向排距为1.5~1.8米，脚手架宽度为1米，靠墙立杆距外墙面200MM，立杆下部设置钢管柱基，并加垫木块。四面必须设有接地装置，立杆下部必须设有扫地杆。（2）大横杆是连系纵向各主杆、平行于墙面的水平杆件，也是脚手架的纵向承重和连系杆件，材料的选用同主杆，间距即脚手架的每步高度选用1.8米。（3）小横杆是与大横杆相交，并扣接在内外主杆上的水平杆件，也是承受横向荷载的主要杆件，同时也是支撑脚手板的横梁，设置为主杆和大横杆的相交处。（4）脚手架的斜撑扣在外侧，与地面成45度角，是加强脚手架的纵向整体刚度。设置间距为9米，剪刀撑的连接形式采用搭接，搭接长度不小于0.4米，采用2个扣件均匀设置加以固定。连墙杆是与墙体或梁柱直接连接的杆件，是稳定和承受水平荷载的杆件。（5）连接杆可单独设置也可采用横向水平杆件作连接件。详见附图。（6）门洞两侧的立柱予以加强（双柱），并在门洞两侧和洞顶处增设斜撑杆件，同时按规定搭设双层防护棚。3、脚手架的水平防护层和作业层：本工程采用隔层防护，在防护层上小横杆的中间位置增设两道纵向横杆作为铺设竹笆，竹笆用14#镀锌铅丝与钢管固定，各钢管之间用扣件连接，纵向防护层采用密目安全网将脚手架全部封闭。六、脚手架的搭设：支承基础——摆放扫地杆——竖主杆——大横杆——小横杆——设斜撑——铺竹笆——设置连墙杆——挂安全网1、支承基础：脚手架底部基础经平整夯实后，浇筑5CM后混凝土地坪，并在每根立杆下设置木垫块，以确保脚手架底部均匀受力和稳定性，并在四周设置排水沟。2、脚手架的搭设过程：对于立杆和扣件的垂直相交，立杆和大横杆的相交，立杆和小横杆的相交，采用十字扣件连接。扣件、钢管的质量应符合标准，杆件固定关系为大横杆固定在立杆上，小横杆必须搁置在大横杆上，固定在立杆上，斜杆、剪刀撑用转向扣件固定在立杆上，对凸出外墙的部位，应在其两侧分别设置两根立杆，对有洞口或特殊部位上部重新设置主杆、横杆的部位，必须从两侧加设八字斜撑。3、小横杆两端均挑出大横杆10~15CM。4、架子内的脚手板采用竹笆，应符合质量要求，并与大横杆用铁丝绑扎稳固，脚手板应设置在三根横向的水平杆上，搭接长度不小于20CM，支撑长度不小于10CM，用14#镀锌铁丝扎牢，脚手板距墙间距不大于10CM，工作层必须满铺脚手板与踢脚板。5、连接杆的设置：本工程脚手架采用钢管硬拉接，垂直的设置间...
