混凝土结构施工图识读VIP免费

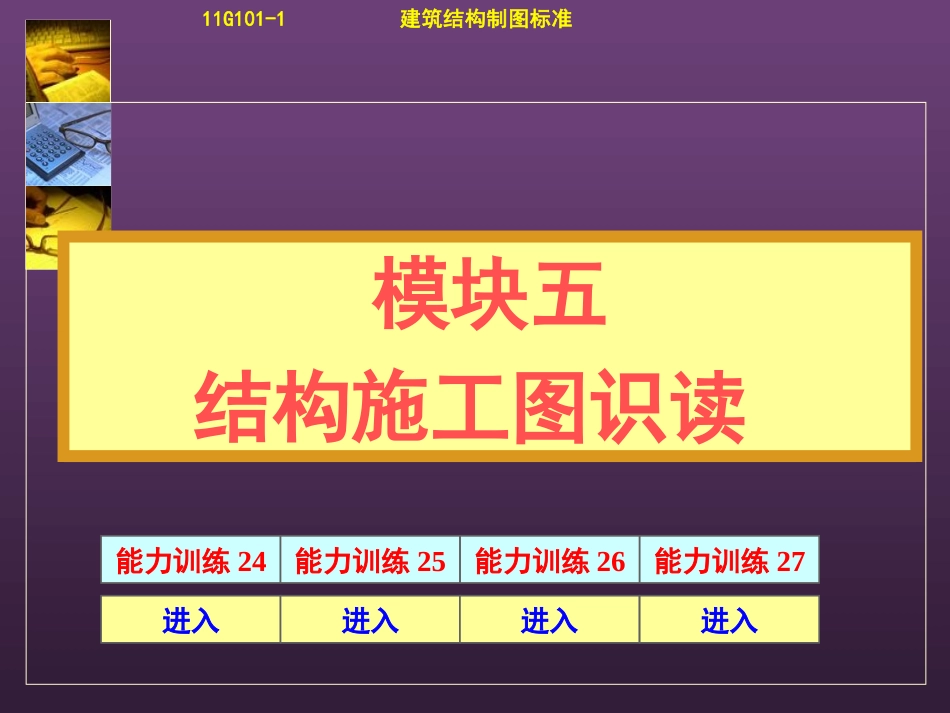

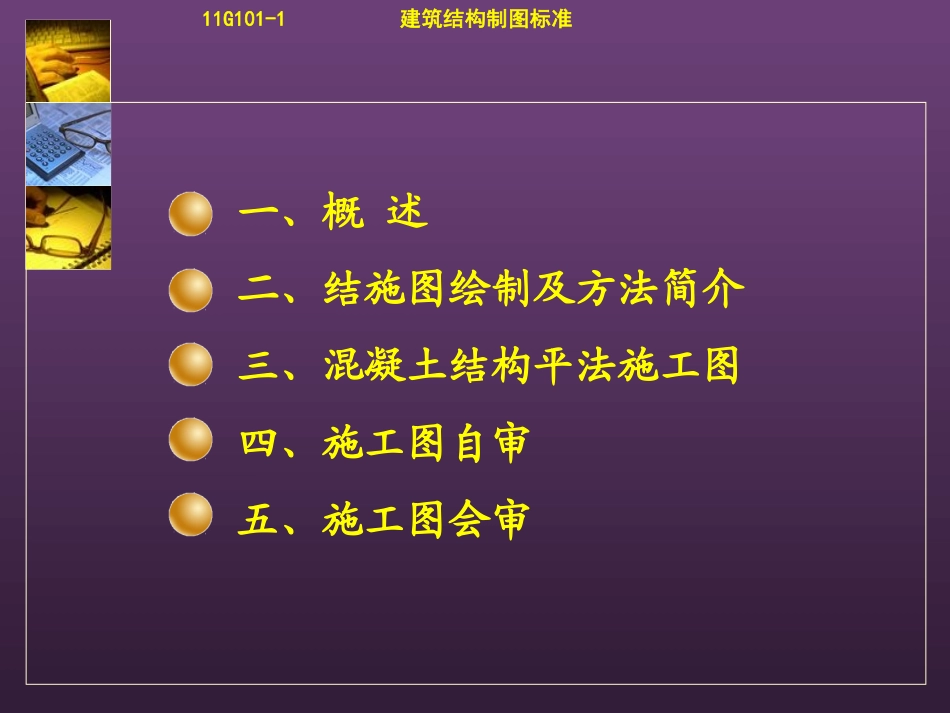

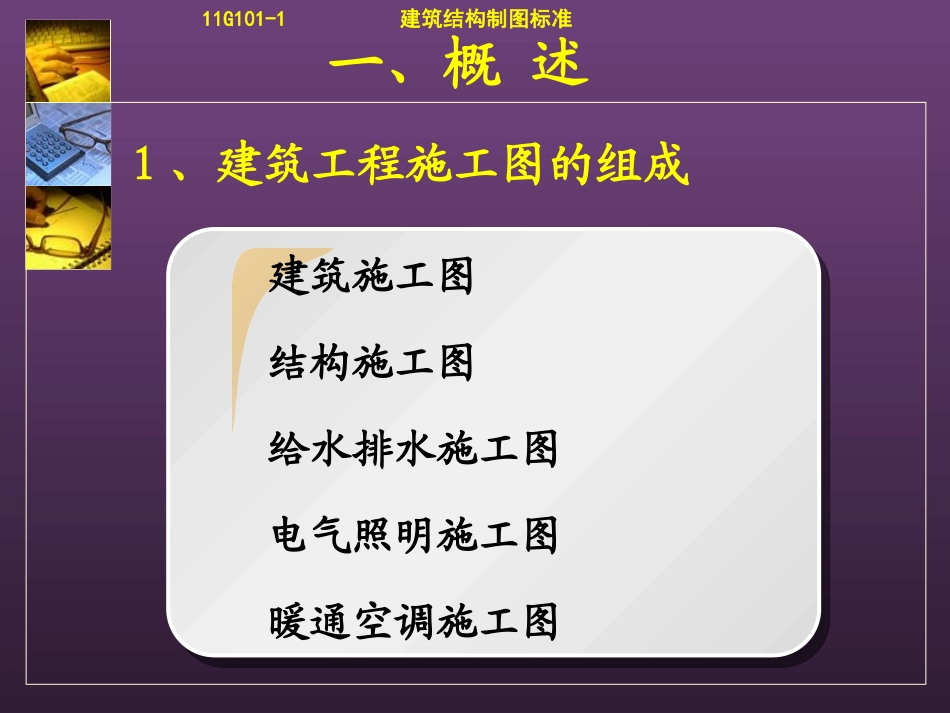

11G101-1建筑结构制图标准进入能力训练24进入能力训练25进入能力训练26进入能力训练27模块五结构施工图识读11G101-1建筑结构制图标准一、概述二、结施图绘制及方法简介三、混凝土结构平法施工图四、施工图自审五、施工图会审11G101-1建筑结构制图标准1、建筑工程施工图的组成建筑施工图结构施工图给水排水施工图电气照明施工图暖通空调施工图一、概述11G101-1建筑结构制图标准建筑工程施工图一般编排顺序：图纸目录设计总说明建筑总平面图建筑施工图结构施工图给水排水施工图电气照明施工图暖通空调施工图11G101-1建筑结构制图标准结构施工图一般包括：结构设计说明、结构布置图和构件详图三部分。结构总说明是用文字的形式来表达工程概况、结构设计依据、结构材料要求、选用的标准图和施工的特殊要求。结构总说明是结构施工图的纲领性文件。结构布置图是房屋承重构件的整体布置图，主要表示结构构件的位置、数量、型号及相互关系。常用的结构平面布置图有基础平面图、楼层结构平面图、屋面结构平面图、柱网平面图等。构件详图是表示单个构件、形状、尺寸、材料、构造及工艺的详图。11G101-1建筑结构制图标准2、建筑结构制图的规定1）应遵守《建筑结构制图标准》（GB/T50105-2010），《房屋建筑制图统一标准》（GB/T50001-2010）的规定。2）结构图应采用正投影法绘制。3）结构图的图线，应符合下表规定11G101-1建筑结构制图标准11G101-1建筑结构制图标准11G101-1建筑结构制图标准4）结构图的常用比例。11G101-1建筑结构制图标准5）构件的名称用代号来表示。11G101-1建筑结构制图标准11G101-1建筑结构制图标准6）结构平面图的定位轴线应与建筑平面图或总平面图一致，并应在结构平面图标注结构标高。7）结构平面图中的剖面图。断面详图的编号顺序按下列规定编排：外墙按顺时针方向从左下角开始编号；内横墙从左至右，从上至下编号；内纵墙从上至下，从左至右编号。11G101-1建筑结构制图标准8）当钢筋混凝土构件对称时，可在同一图样中一半表示模板，另一半表示钢筋；当钢筋混凝土构件配筋比较简单时，可在其模板图的一角绘出局部剖面图，表示钢筋布置。11G101-1建筑结构制图标准9）钢筋的表示方法。11G101-1建筑结构制图标准11G101-1建筑结构制图标准1.目标和要求施工图是工程师的“语言”，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致。结施图制图依据的主要国家标准是《房屋建筑制图统一标准》和《建筑结构制图标准》。二、结施图绘制方法简介11G101-1建筑结构制图标准通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。11G101-1建筑结构制图标准一、详图法。它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。二、梁柱表法。它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。2.绘制方法简介11G101-1建筑结构制图标准三、结构施工图平面整体设计方法（以下简称“平法”）。它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。11G101-1建筑结构制图标准为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101-1、11G101-2、11G101-3）（以下简称《平法规则》）。“详图法”能加强绘图基本功的训练；而“平法”则代表...
