钢筋露筋处理方案VIP专享VIP免费

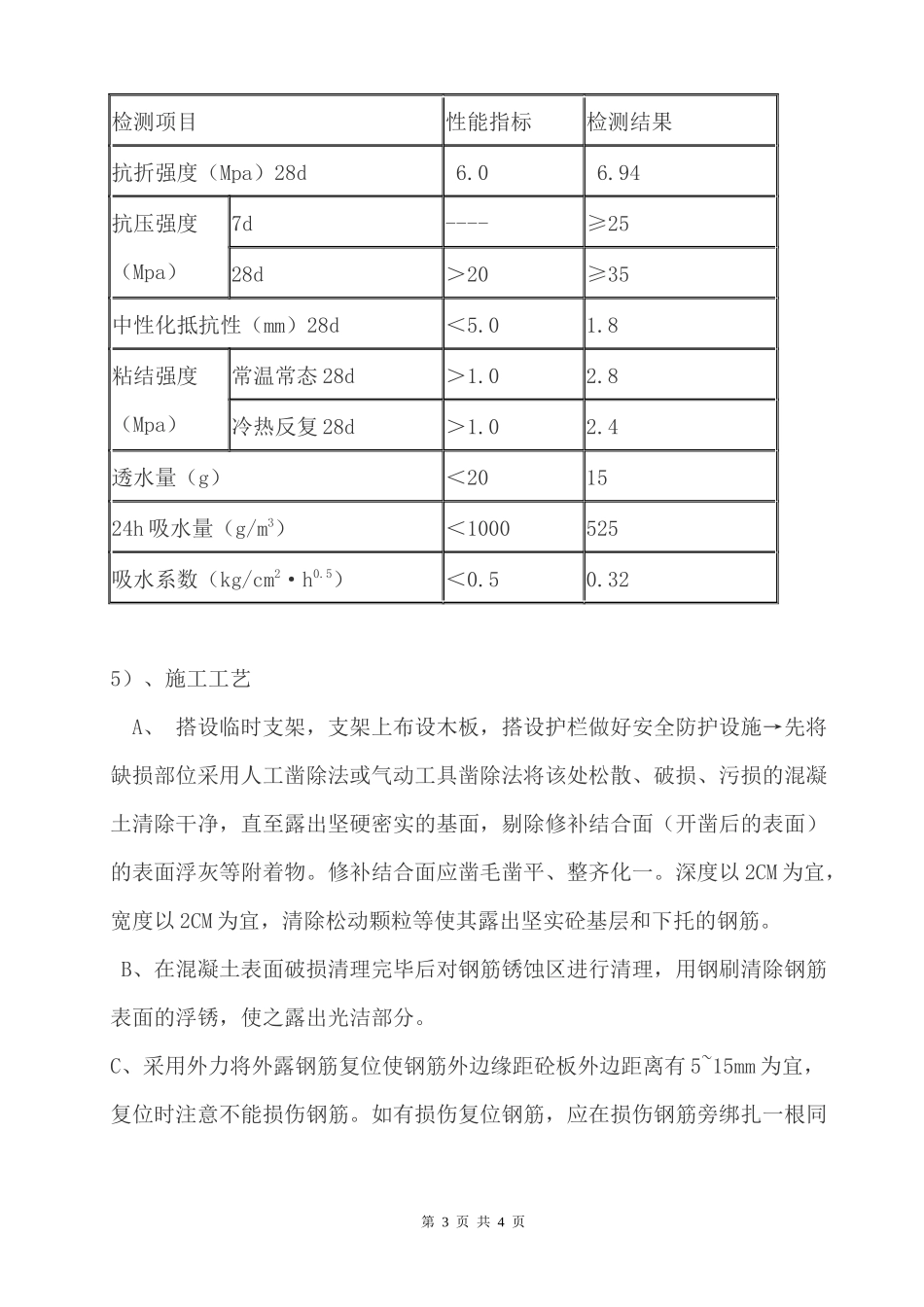

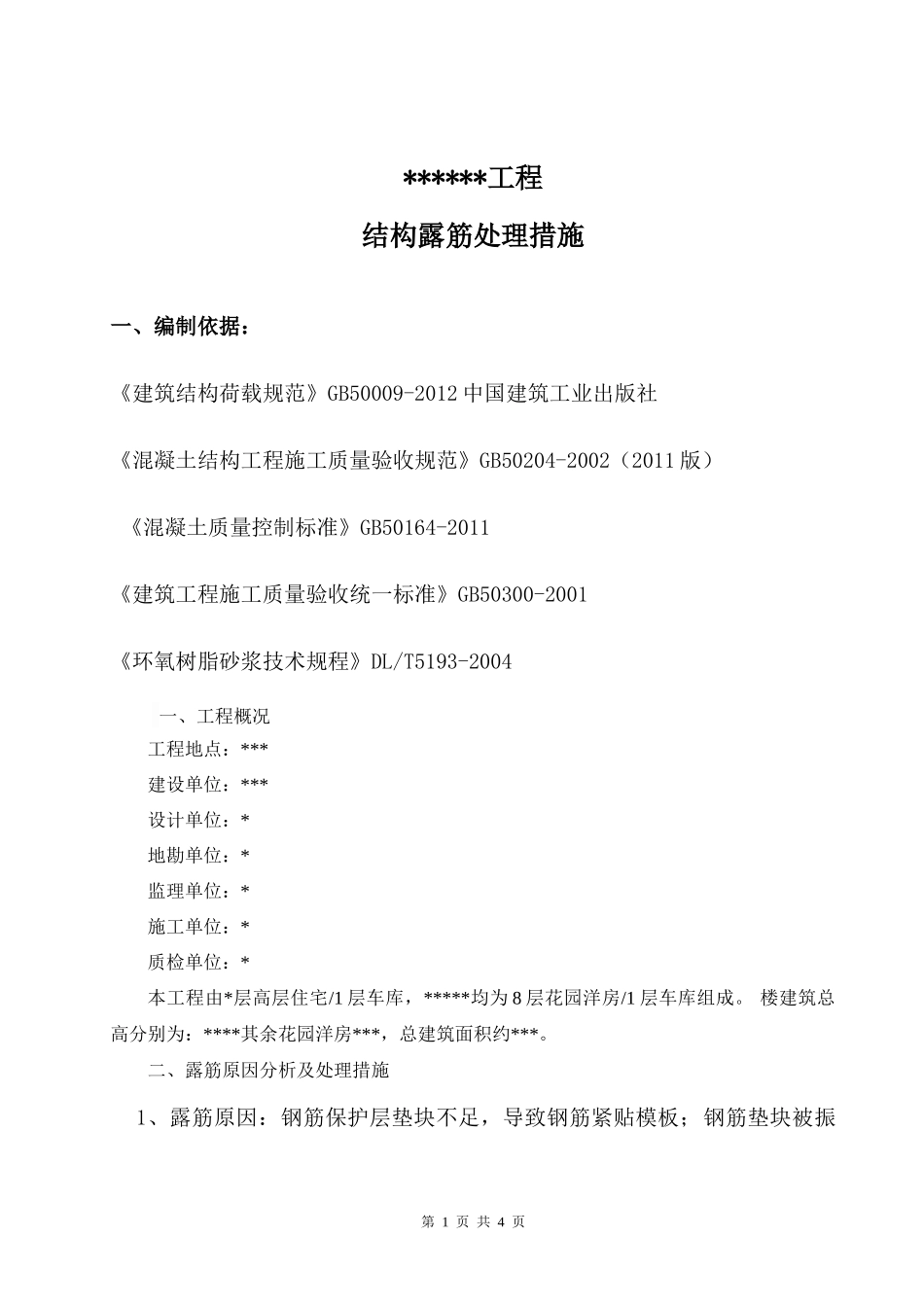

******工程结构露筋处理措施一、编制依据：《建筑结构荷载规范》GB50009-2012中国建筑工业出版社《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）《混凝土质量控制标准》GB50164-2011《建筑工程施工质量验收统一标准》GB50300-2001《环氧树脂砂浆技术规程》DL/T5193-2004一、工程概况工程地点：***建设单位：***设计单位：*地勘单位：*监理单位：*施工单位：*质检单位：*本工程由*层高层住宅/1层车库，*****均为8层花园洋房/1层车库组成。楼建筑总高分别为：****其余花园洋房***，总建筑面积约***。二、露筋原因分析及处理措施1、露筋原因：钢筋保护层垫块不足，导致钢筋紧贴模板；钢筋垫块被振第1页共4页动棒震移位；砼浇筑时护筋未跟上。主要是结构板底靠支座1/3范围偶尔有1根或几根钢筋露出痕迹，长度一般为2CM~30CM不等，板筋一般为C8。2、露筋处理材料1）、砼工程钢筋露筋因砼保护层厚度不够，最关键的处理目的是防钢筋锈蚀。查阅国内现行较为普遍且有效果的处理方法多为使用3组分环氧树脂砂浆修补，以达到防止钢筋锈蚀的目的。2）、3组分环氧树脂砂浆也叫环氧胶泥，是一种用于混凝土缺损快速修补和加固施工的专用材料。具有高强度，高粘接力，良好的防腐和耐久性。采用改性环氧改性配制。环氧砂浆的适用于水工建筑物过流面的抗冲磨损、抗气蚀与抗冻融保护，以及破坏后的修复；用于混凝土建筑物的蜂窝、麻面、漏震、露筋及楼梯踏步等缺陷修补以及加固处理；用于化工、石油、工厂、码头等混凝土或金属构件抗酸碱盐腐蚀的防护与修补；用于公路、桥梁、机场跑道、车间等工程部位的抗磨损防护与修补等；粘钢加固和粘碳纤维加固时做底层找平；用于耐酸砖粘贴。3）环氧砂浆产品特点：具有抗渗、抗冻、耐盐、耐碱、耐弱酸腐蚀的性能，并与多种材料的粘结力很强；可在潮湿基材表面施工，不需干燥，可在潮湿环境或水下硬化；操作施工方便，与普通水泥砂浆施工相仿，容易清洗，用水就可以清洗；热膨胀系数与混凝土接近，故不易从这些被粘结的基材上脱开，耐久性好。执行标准《GB50212-2002》。4）、物理性能指标：第2页共4页检测项目性能指标检测结果抗折强度（Mpa）28d6.06.94抗压强度（Mpa）7d----≥2528d＞20≥35中性化抵抗性（mm）28d＜5.01.8粘结强度（Mpa）常温常态28d＞1.02.8冷热反复28d＞1.02.4透水量（g）＜201524h吸水量（g/m3）＜1000525吸水系数（kg/cm2·h0.5）＜0.50.325）、施工工艺A、搭设临时支架，支架上布设木板，搭设护栏做好安全防护设施→先将缺损部位采用人工凿除法或气动工具凿除法将该处松散、破损、污损的混凝土清除干净，直至露出坚硬密实的基面，剔除修补结合面（开凿后的表面）的表面浮灰等附着物。修补结合面应凿毛凿平、整齐化一。深度以2CM为宜，宽度以2CM为宜，清除松动颗粒等使其露出坚实砼基层和下托的钢筋。B、在混凝土表面破损清理完毕后对钢筋锈蚀区进行清理，用钢刷清除钢筋表面的浮锈，使之露出光洁部分。C、采用外力将外露钢筋复位使钢筋外边缘距砼板外边距离有5~15mm为宜，复位时注意不能损伤钢筋。如有损伤复位钢筋，应在损伤钢筋旁绑扎一根同第3页共4页型号规格的钢筋进行加强，加强钢筋长度两端距损伤点不小于35d（d为受损钢筋直径）。D、采用环氧修补砂浆对破损区进行修补（打开环氧砂浆包装桶盖，检查内装A料、B料、C料均无破损、漏洒、受潮结块现象，每桶中的装配比例为A料：B料：C料=1：3：16。搅拌配料时，先将A料和B料按照1：3的比例倒入桶中搅拌混合均匀，然后边搅拌边缓慢加入C料，直至搅拌成均匀的胶泥状。根据工程施工要求，用抹刀将配制好的胶泥涂抹在被修补部位，涂抹时要边压实边抹光），要求修补后结构表面平整密实。根据材料性能、修补厚度以及气候条件等因素做好养护工作（如图）。三、今后的预防措施钢筋垫块厚度要符合设计规定的保护层厚度；垫块放置间距适当，钢筋直径较小时垫块间距宜密些，使钢筋自重挠度减少；使用振动器必须待砼中气泡完全排除后才移动。第4页共4页
