管道标识制作方案(PPt)VIP免费

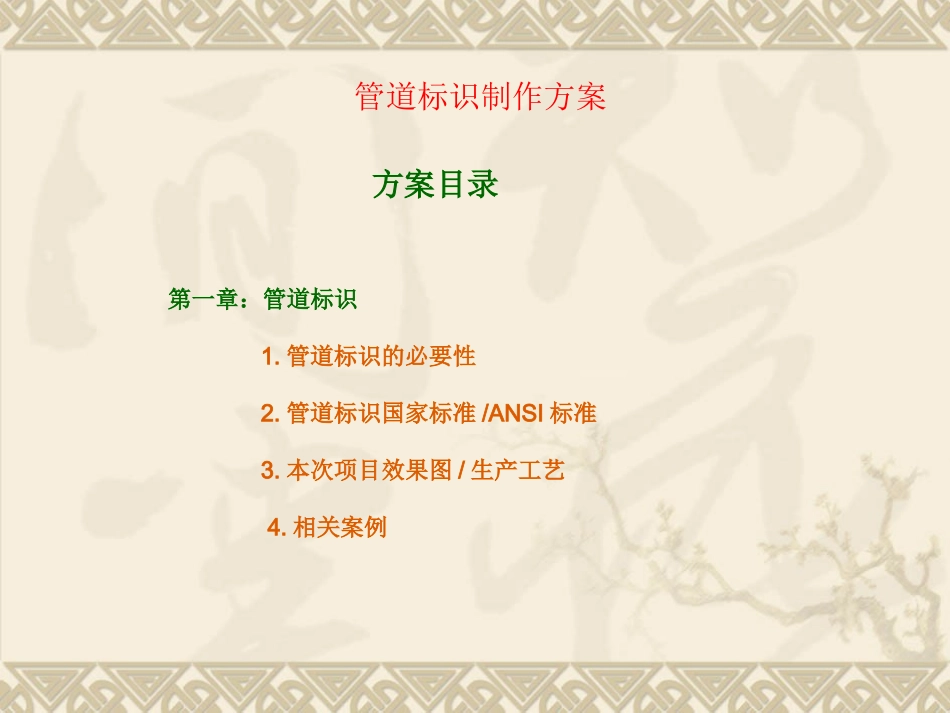

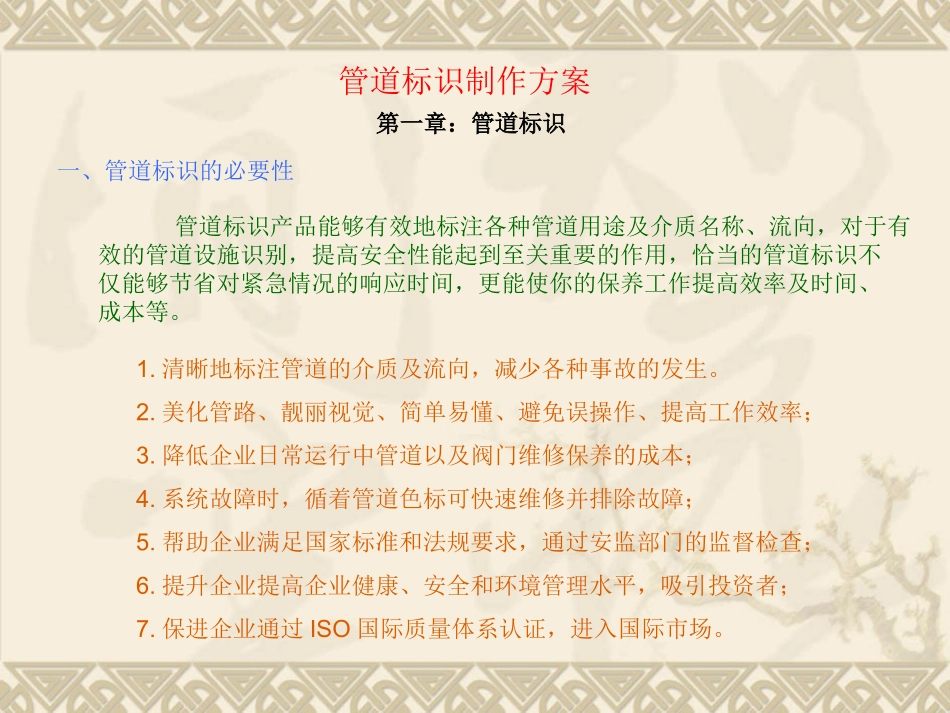

管道标识制作方案管道标识制作方案方案目录第一章：管道标识1.管道标识的必要性2.管道标识国家标准/ANSI标准3.本次项目效果图/生产工艺4.相关案例一、管道标识的必要性管道标识产品能够有效地标注各种管道用途及介质名称、流向，对于有效的管道设施识别，提高安全性能起到至关重要的作用，恰当的管道标识不仅能够节省对紧急情况的响应时间，更能使你的保养工作提高效率及时间、成本等。1.清晰地标注管道的介质及流向，减少各种事故的发生。2.美化管路、靓丽视觉、简单易懂、避免误操作、提高工作效率；3.降低企业日常运行中管道以及阀门维修保养的成本；4.系统故障时，循着管道色标可快速维修并排除故障；5.帮助企业满足国家标准和法规要求，通过安监部门的监督检查；6.提升企业提高企业健康、安全和环境管理水平，吸引投资者；7.保进企业通过ISO国际质量体系认证，进入国际市场。第一章：管道标识管道标识制作方案二、管道标识国家标准/ANSI标准1、GB7231-2003中国国家标准2.ANSI标准适用于非地下埋没的气体，液体管道管道标识制作方案2、根据国家标准，确定粘贴位置以及每个品种的数量a：执行标准《GB-7231-2003》、《GB2893-2001》、《GB13690-1992》b：二个标识之间的最小距离为10M，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙的管道上和其他需要标识的部位，识别符号由特质名称、流向和主要工艺参数等组成。管道标识制作方案3、管道标识尺寸规格根据不同管道直径区分标识的尺寸及流向箭头规格。管道外径（含保温层）文字标签尺寸配套的流向箭头标识59mm以下40*200mm30mm宽60-159mm60*300mm50mm宽160mm-249mm100*600mm100mm宽250mm以上150*800mm150mm宽管道标识制作方案三、1蒸汽管道效果图文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料。生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年。管道标识制作方案三、消防水管道效果图文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料。生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年。管道标识制作方案2、冷冻水给水效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料。生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年。3、冷却循环水效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料。生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年。4、凝结水效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料。生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年。5、软化水效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料。生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐...
