卫星通信导论习题答案VIP免费

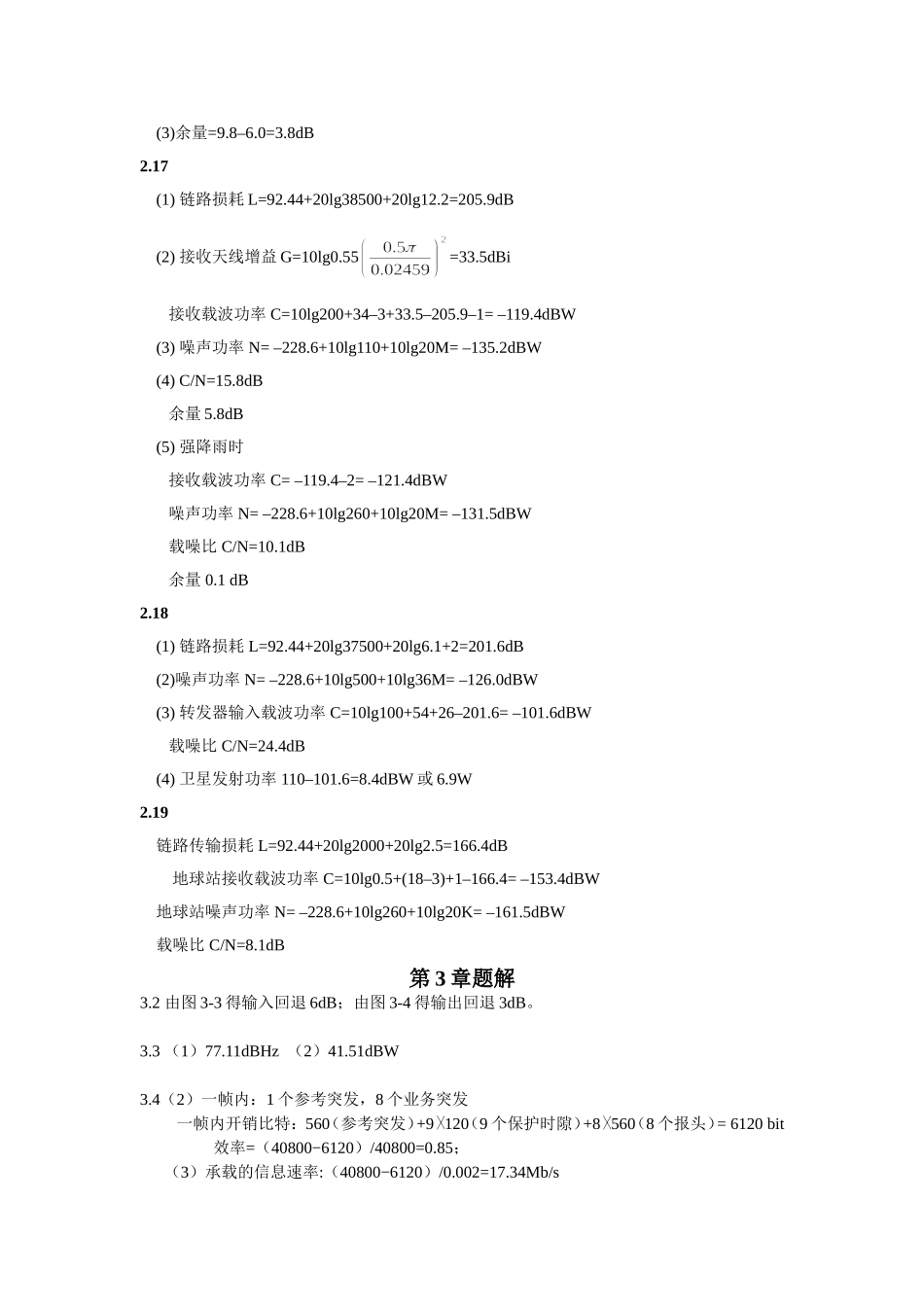

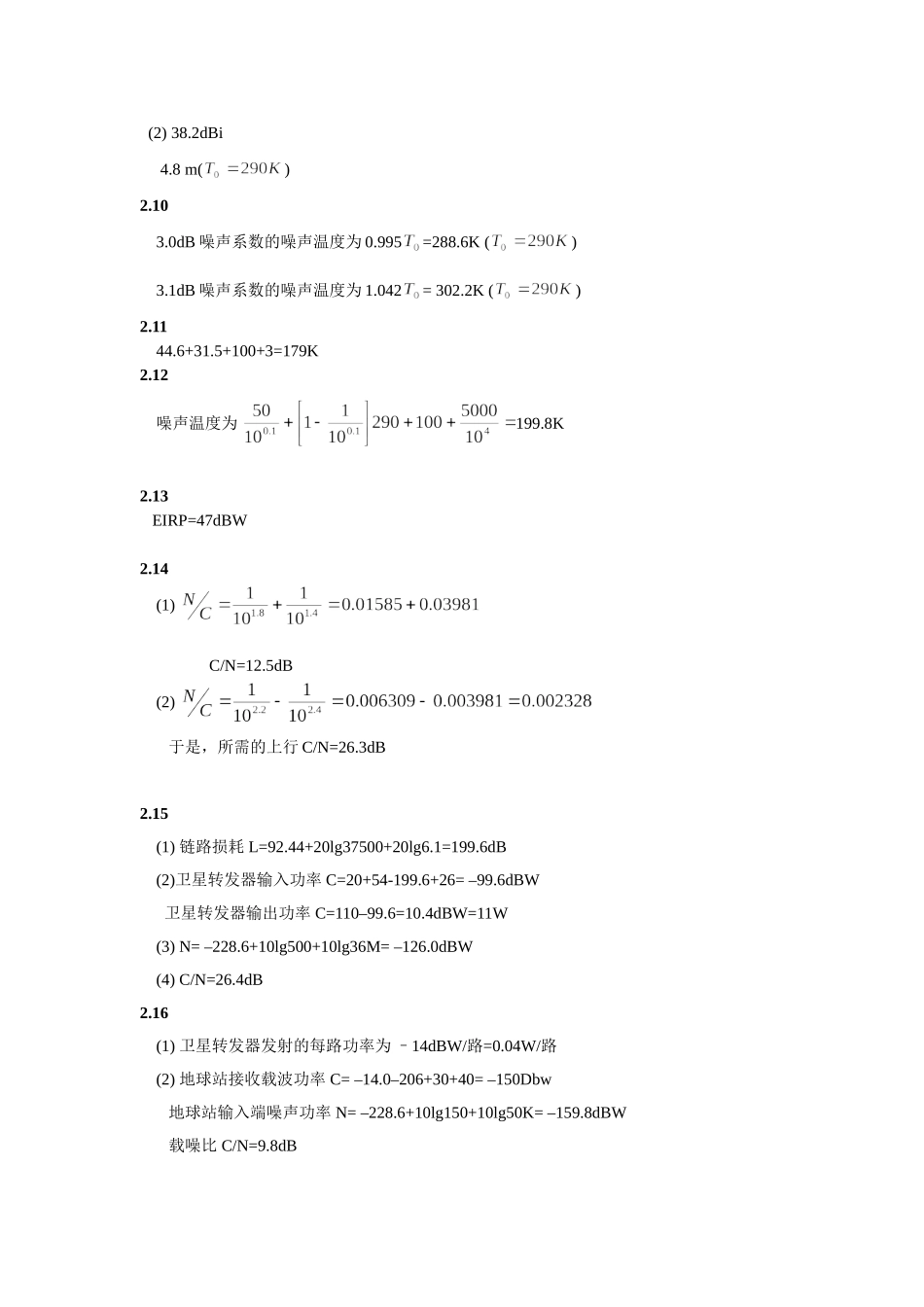

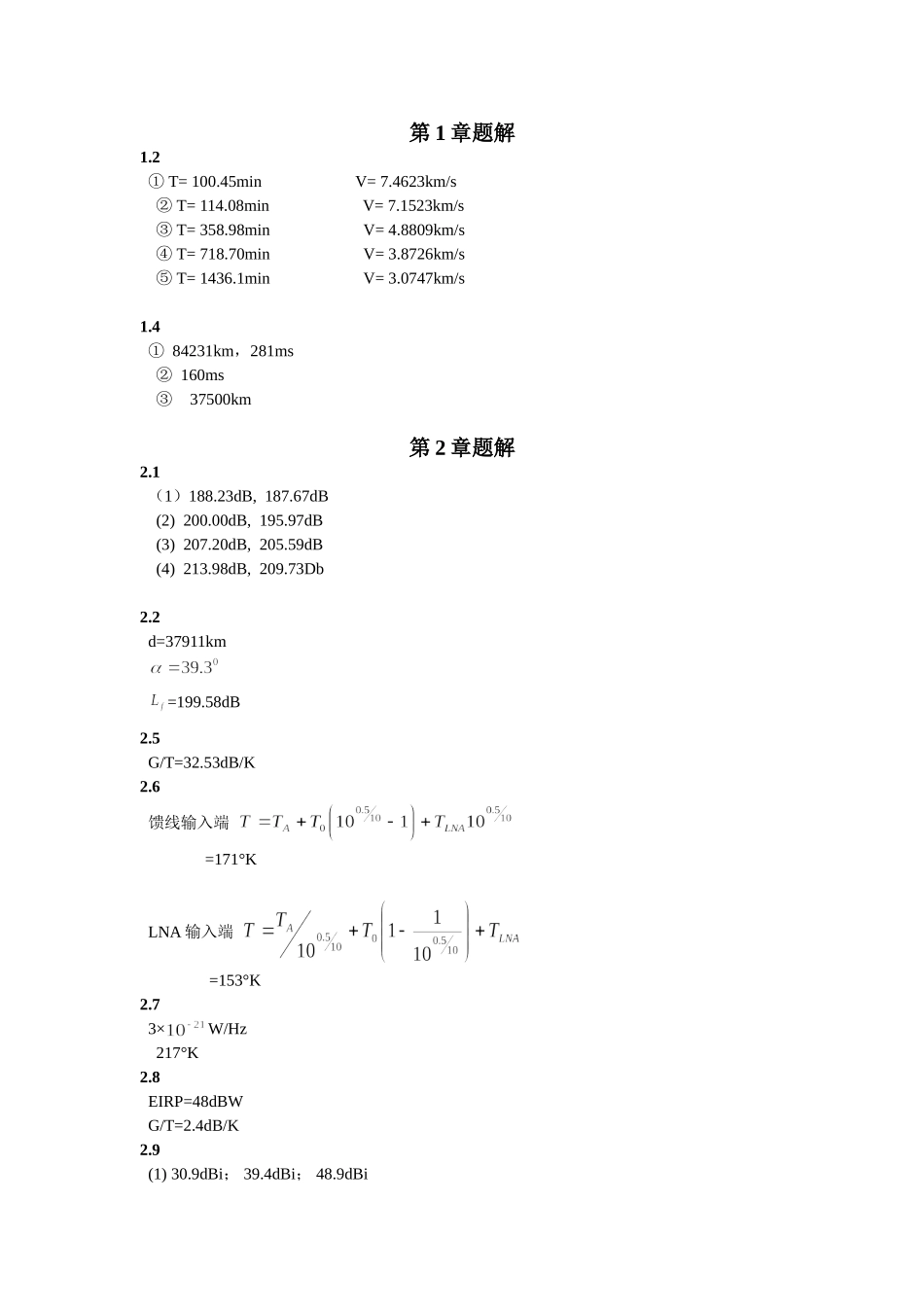

第1章题解1.2①T=100.45minV=7.4623km/s②T=114.08minV=7.1523km/s③T=358.98minV=4.8809km/s④T=718.70minV=3.8726km/s⑤T=1436.1minV=3.0747km/s1.4①84231km，281ms②160ms③37500km第2章题解2.1（1）188.23dB,187.67dB(2)200.00dB,195.97dB(3)207.20dB,205.59dB(4)213.98dB,209.73Db2.2d=37911km=199.58dB2.5G/T=32.53dB/K2.6馈线输入端=171°KLNA输入端=153°K2.73×W/Hz217°K2.8EIRP=48dBWG/T=2.4dB/K2.9(1)30.9dBi；39.4dBi；48.9dBi(2)38.2dBi4.8m()2.103.0dB噪声系数的噪声温度为0.995=288.6K()3.1dB噪声系数的噪声温度为1.042=302.2K()2.1144.6+31.5+100+3=179K2.12噪声温度为199.8K2.13EIRP=47dBW2.14(1)C/N=12.5dB(2)于是，所需的上行C/N=26.3dB2.15(1)链路损耗L=92.44+20lg37500+20lg6.1=199.6dB(2)卫星转发器输入功率C=20+54-199.6+26=–99.6dBW卫星转发器输出功率C=110–99.6=10.4dBW=11W(3)N=–228.6+10lg500+10lg36M=–126.0dBW(4)C/N=26.4dB2.16(1)卫星转发器发射的每路功率为–14dBW/路=0.04W/路(2)地球站接收载波功率C=–14.0–206+30+40=–150Dbw地球站输入端噪声功率N=–228.6+10lg150+10lg50K=–159.8dBW载噪比C/N=9.8dB(3)余量=9.8–6.0=3.8dB2.17(1)链路损耗L=92.44+20lg38500+20lg12.2=205.9dB(2)接收天线增益G=10lg0.55=33.5dBi接收载波功率C=10lg200+34–3+33.5–205.9–1=–119.4dBW(3)噪声功率N=–228.6+10lg110+10lg20M=–135.2dBW(4)C/N=15.8dB余量5.8dB(5)强降雨时接收载波功率C=–119.4–2=–121.4dBW噪声功率N=–228.6+10lg260+10lg20M=–131.5dBW载噪比C/N=10.1dB余量0.1dB2.18(1)链路损耗L=92.44+20lg37500+20lg6.1+2=201.6dB(2)噪声功率N=–228.6+10lg500+10lg36M=–126.0dBW(3)转发器输入载波功率C=10lg100+54+26–201.6=–101.6dBW载噪比C/N=24.4dB(4)卫星发射功率110–101.6=8.4dBW或6.9W2.19链路传输损耗L=92.44+20lg2000+20lg2.5=166.4dB地球站接收载波功率C=10lg0.5+(18–3)+1–166.4=–153.4dBW地球站噪声功率N=–228.6+10lg260+10lg20K=–161.5dBW载噪比C/N=8.1dB第3章题解3.2由图3-3得输入回退6dB；由图3-4得输出回退3dB。3.3（1）77.11dBHz（2）41.51dBW3.4（2）一帧内：1个参考突发，8个业务突发一帧内开销比特：560（参考突发）+9120（9个保护时隙）+8560（8个报头）=6120bit效率=（40800−6120）/40800=0.85；（3）承载的信息速率:（40800−6120）/0.002=17.34Mb/s承载的信道数:17340/64=270.93.53.6(1)=12+63.11−10−228.6+212=48.51dBW=48.51−46=2.51dBW（1.78W）(2)dBW（14.26W）（提高8倍，使所需的EIRP提高9.03dB）3.7(1)C/N=34-201-75.6+228.6+35=21.0dB由回退带来的允许接入的5MHz带宽的载波数为(2)设36MHz带宽内最多容纳6个5MHz带宽的载波。由图3-4可得:输出回退6dB相当于输入回退8dB。由图3-3得6载波时，输入回退8dB的载波-互调比约为16dB。试算6载波时的下行载噪比:回退6dB后，每载波EIRP=34-6-10lg5=21dBW每载波的接收载噪比=21-201-67+228.6+35=16.6dB考虑到6载波时的载波-互调比为16dB，因此接收总的信噪比(含互调噪声)约为13.2dB。它比要求的12dB门限高些，可认为是带宽受限系统。如果要求的接收信噪比门限为15dB，则为功率受限系统。3.8(1)TDMA地球站发射功率=13–105–63–22+200=23dBW=200W地球站接收载噪比:=地球站接收(C/N)=28.4dB(2)FDMA地球站发射功率:一个FDMA地球站在转发器输出端的功率为13dBW(20W)–6dB(回退)–7dB(5个站功率叠加)=0dBW=1W转发器接收的来自一个FDMA站的功率=-105dBWFDMA地球站发射功率=-105+200–63–22=10dBW=10W上行载噪比:载波功率=10+63+22–200=-105dBW噪声功率(噪声带宽36/5MHz)=27.4+68.6–228.6=-132.6dBW上行载噪比=-105+132.6=27.6dB下行载噪比:载波功率=0+60+20–196=-116dBW噪声功率(噪声带宽36/5MHz)=20+68.6–228.6=-140dBW下行载噪比=-116+140=24dB由图3-4可得:输出回退补偿6dB相当于输入回退约8dB。由图3-3可得:输入回退8dB时，互调载噪比为16.5dB。地球站接收(全链路)接收载噪比=15.5dB(若不考虑互调噪声干扰，载噪比为22.4dB)3.9（1）手持机解调后、判决前，只...
