能源管理系统(EMS)VIP免费

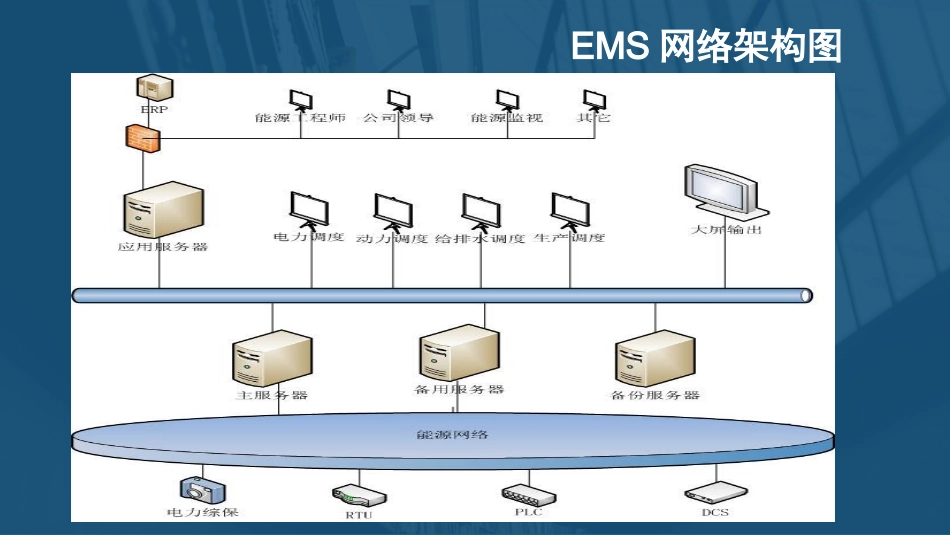

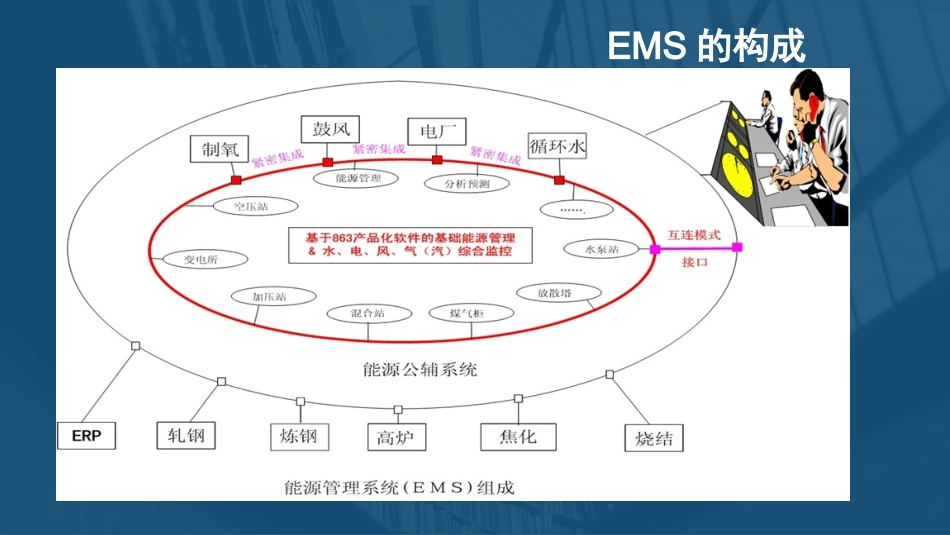

整体框架介绍模块详细功能介绍能源管理系统（EMS）EMS网络架构图EMS的构成EMS系统架构图EMS在线实时数据管理能源管网图实时数据查询秒级数据存储异常报警离线数据管理能源计划管理能源实绩管理能源质量管理能源分析预测能源运行支持电文接口处理与ERP连接向ERP上抛能源实绩接收ERP生产、计划数据整体框架介绍模块详细功能介绍EMS系统在线实时数据管理与ERP系统对接离线数据处理EMS系统模块在线实时数据管理数据采集管理实时数据显示秒级数据存储实时异常报警电力显示界面电力数据的峰、谷、平分类统计动力界面秒级数据存储秒级数据实时查询实时异常报警信号点报警模块特色–异常数据的短信提醒–规范关键设备（电力）的计划性操作(有计划提示无计划报警）–多信号点整体分析及相互校对–对能源消耗进行实时平衡，可预测能源消耗量EMS常用数据采集方式–电力综保系统与EMS通讯接口方案–西门子PLC与EMS接口–制氧与EMS接口方案–现场无PLC情况的EMS接口电力综保系统与EMS通讯接口方案•接口对象：紫光综保系统•EMS所需的“四遥”（包括电度量）信号通过综保系统的冗余前置通讯单元（RTU）转发，接入EMS设在总降变的子站通讯柜。通讯规约为IEC870-5-104。EMS子站EMS环网能源管理系统中心控制室能源管理系统设计范围现场单元设计范围交换机RTU(主)RTU(辅)西门子PLC与EMS接口•对象：西门子PLC•方案：EMS所需的信号通过现场PLC由RJ45网线送到EMS通讯。现场PLCRJ45交界面现场变送器开关量设备EMS通讯站EMS网络能源管理系统中心控制室能源管理系统设计范围现场单元设计范围设备PLCRS485制氧与EMS接口方案•接口对象：制氧DCS控制系统•方案：EMS所需的信号通过现场设置的专用OPC通讯服务器通讯网卡输出(收集焦化区域所有相关能源信号输出)，RJ45网线送到EMS通讯柜。OPC服务器EMS专用网卡交界面EMS通讯站EMS网络能源管理系统中心控制室能源管理系统设计范围现场单元设计范围制氧与EMS接口方案•接口对象：现场无PLC方式•方案：二次仪表通过485线接入网关、串口服务器，再由RJ45网线送到EMS通讯柜现场仪表交界面EMS通讯站EMS网络能源管理系统中心控制室485能源管理系统设计范围现场单元设计范围在线实时数据管理与ERP系统对接离线数据处理EMS系统模块离线数据处理能源计划管理能源实绩管理能源质量管理能源分析预测能源运行支持电文接口处理能源计划管理能源计划管理功能将根据公司生产计划、检修计划、能源消耗历史平均值和供能状况编制能源供需计划报表，指导能源系统按照供需计划组织产，向主生产线提供所需要的能源量。•计划项目制定•计划产量输入•计划制定及计算•计划报表编制打印能源实绩管理能源实绩管理将通过对各种能源介质实际发生量、主要用户的使用量、能源介质放散量等运行实绩的整体描述，反映报告期内各种能源介质的生产和分配情况，实现能源结算管理、能源供需实绩、能源平衡等管理。能源平衡报表包括吨钢综合能耗、可比能耗、各工序能耗，公司主要能耗指标以及各单位主要管理能耗指标或考核指标等内容能源实绩管理•实绩查询•Tag信息查询•日计量数据计算•日实绩数据计算•日计量分摊数据计算•日实绩分摊数据计算•月计量数据计算•月计量分摊数据计算•班次数据结算实绩查询Tag信息查询日计量数据计算日实绩数据计算日成本计算班次数据结算能源质量管理能源质量管理将通过收集水质、煤气、压缩空气、蒸汽等质量信息，建立能源介质质量历史档案，分析掌握公司能源介质质量实际情况，为分析质量偏差提供数据基础。•监测点制定•标准指标制定•水质数据统计查询•与历史数据对比分析•水质报表编制打印•动力数据统计分析•动力报表编制打印能源分析与预测能源分析与预测系统主要对能源生产相关的历史数据进行数据分析、挖掘工作，根据能源消耗历史平均值，并根据公司生产与设备运行安排，进行能源供需、能耗实绩与计划的比较、分析以及对标等，以报表、图表、曲线等方式显示.能源分析与预测工序能耗分析能源生产运行支持能源生产运行支持系统将提供能介系统运行的调度日志管理、停复役管理、运行方式变更管理等功能。调度日志管理电文接口处理接收功能实际...
