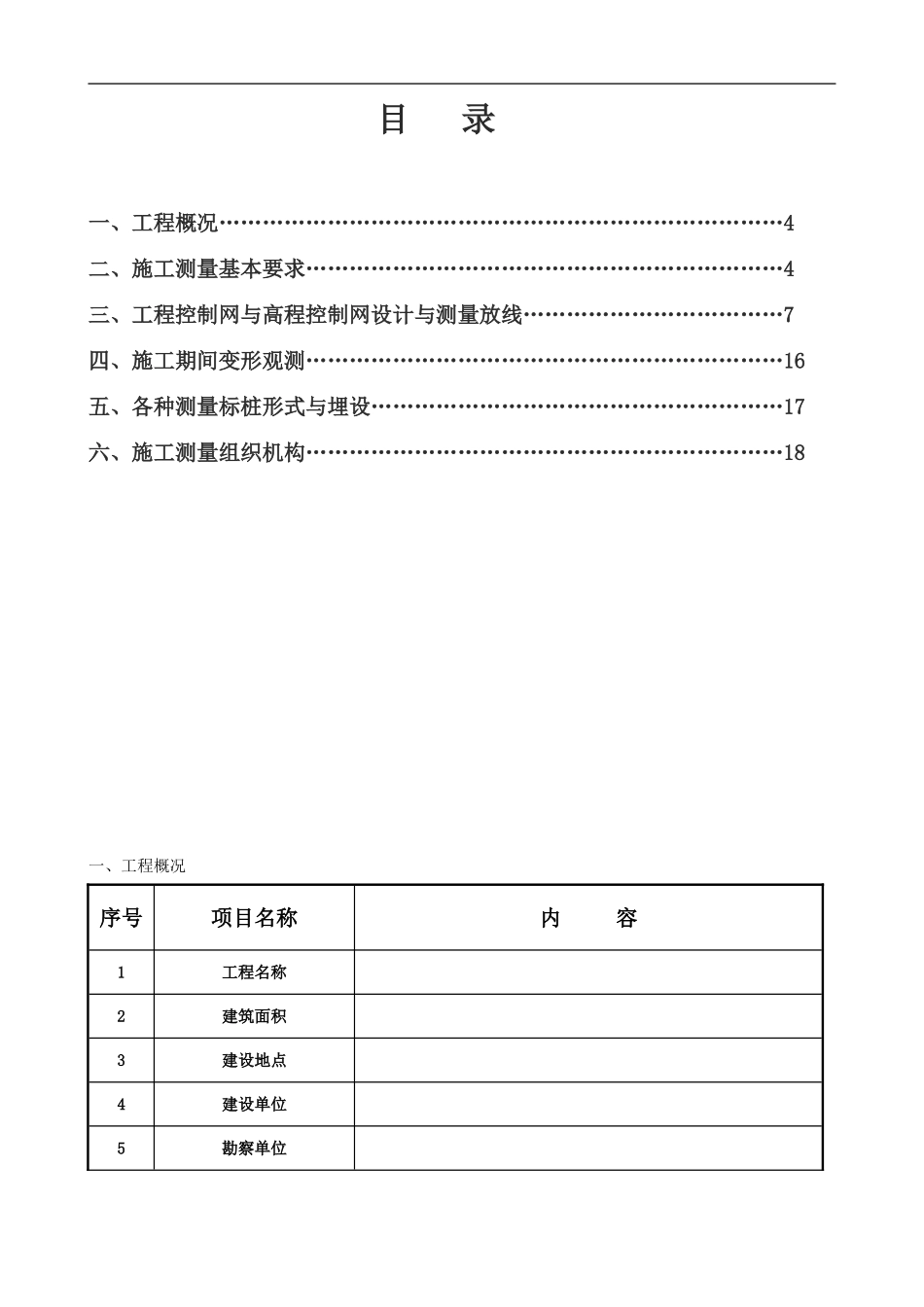

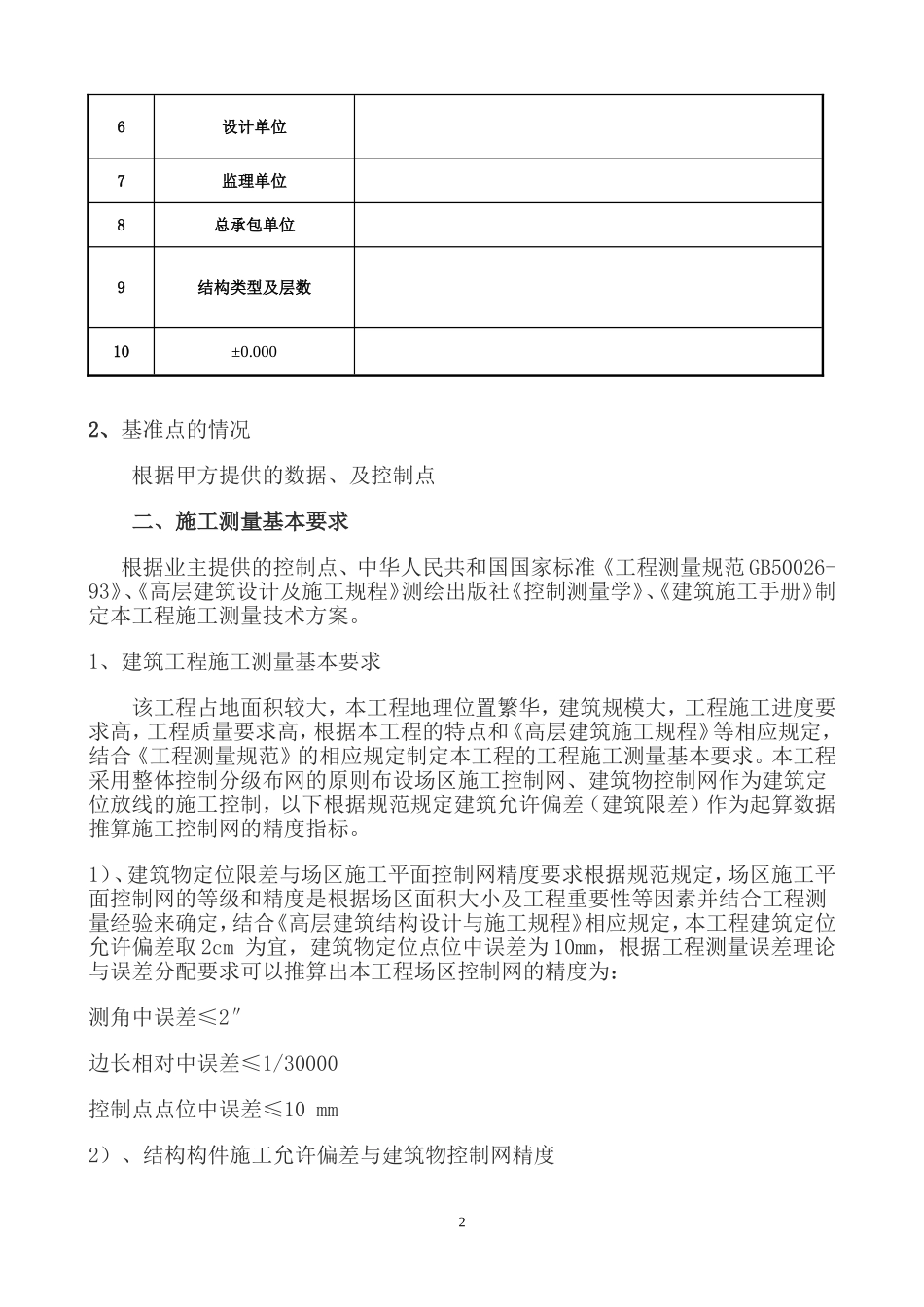

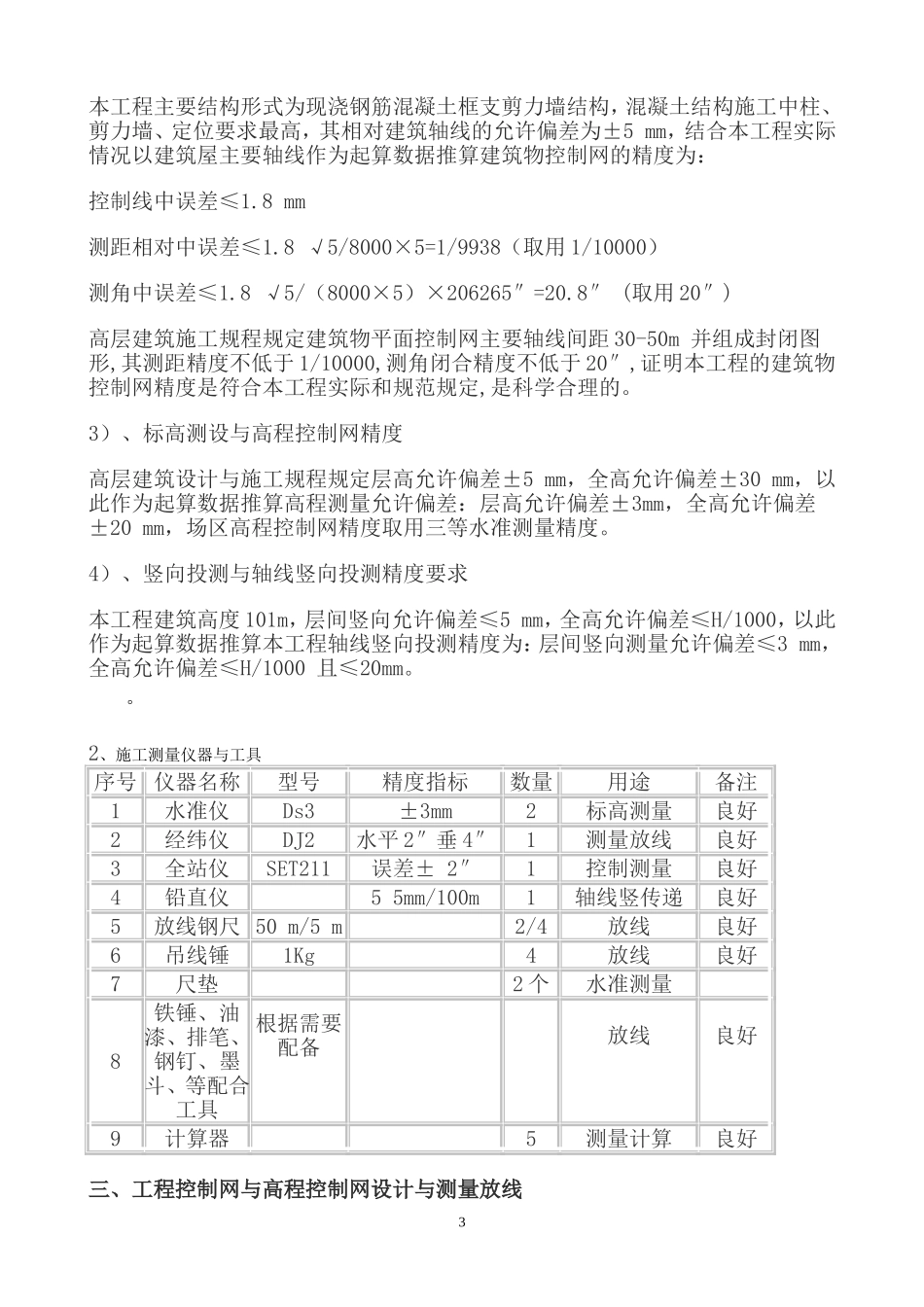

目录一、工程概况……………………………………………………………………4二、施工测量基本要求…………………………………………………………4三、工程控制网与高程控制网设计与测量放线………………………………7四、施工期间变形观测…………………………………………………………16五、各种测量标桩形式与埋设…………………………………………………17六、施工测量组织机构…………………………………………………………18一、工程概况序号项目名称内容1工程名称2建筑面积3建设地点4建设单位5勘察单位6设计单位7监理单位8总承包单位9结构类型及层数10±0.0002、基准点的情况根据甲方提供的数据、及控制点二、施工测量基本要求根据业主提供的控制点、中华人民共和国国家标准《工程测量规范GB50026-93》、《高层建筑设计及施工规程》测绘出版社《控制测量学》、《建筑施工手册》制定本工程施工测量技术方案。1、建筑工程施工测量基本要求该工程占地面积较大，本工程地理位置繁华，建筑规模大，工程施工进度要求高，工程质量要求高，根据本工程的特点和《高层建筑施工规程》等相应规定，结合《工程测量规范》的相应规定制定本工程的工程施工测量基本要求。本工程采用整体控制分级布网的原则布设场区施工控制网、建筑物控制网作为建筑定位放线的施工控制，以下根据规范规定建筑允许偏差（建筑限差）作为起算数据推算施工控制网的精度指标。1）、建筑物定位限差与场区施工平面控制网精度要求根据规范规定，场区施工平面控制网的等级和精度是根据场区面积大小及工程重要性等因素并结合工程测量经验来确定，结合《高层建筑结构设计与施工规程》相应规定，本工程建筑定位允许偏差取2cm为宜，建筑物定位点位中误差为10mm，根据工程测量误差理论与误差分配要求可以推算出本工程场区控制网的精度为：测角中误差≤2″边长相对中误差≤1/30000控制点点位中误差≤10mm2）、结构构件施工允许偏差与建筑物控制网精度2本工程主要结构形式为现浇钢筋混凝土框支剪力墙结构，混凝土结构施工中柱、剪力墙、定位要求最高，其相对建筑轴线的允许偏差为±5mm，结合本工程实际情况以建筑屋主要轴线作为起算数据推算建筑物控制网的精度为：控制线中误差≤1.8mm测距相对中误差≤1.8√5/8000×5=1/9938（取用1/10000）测角中误差≤1.8√5/（8000×5）×206265″=20.8″(取用20″)高层建筑施工规程规定建筑物平面控制网主要轴线间距30-50m并组成封闭图形,其测距精度不低于1/10000,测角闭合精度不低于20″,证明本工程的建筑物控制网精度是符合本工程实际和规范规定,是科学合理的。3）、标高测设与高程控制网精度高层建筑设计与施工规程规定层高允许偏差±5mm，全高允许偏差±30mm，以此作为起算数据推算高程测量允许偏差：层高允许偏差±3mm，全高允许偏差±20mm，场区高程控制网精度取用三等水准测量精度。4）、竖向投测与轴线竖向投测精度要求本工程建筑高度101m，层间竖向允许偏差≤5mm，全高允许偏差≤H/1000，以此作为起算数据推算本工程轴线竖向投测精度为：层间竖向测量允许偏差≤3mm，全高允许偏差≤H/1000且≤20mm。。2、施工测量仪器与工具序号仪器名称型号精度指标数量用途备注1水准仪Ds3±3mm2标高测量良好2经纬仪DJ2水平2″垂4″1测量放线良好3全站仪SET211误差±2″1控制测量良好4铅直仪55mm/100m1轴线竖传递良好5放线钢尺50m/5m2/4放线良好6吊线锤1Kg4放线良好7尺垫2个水准测量8铁锤、油漆、排笔、钢钉、墨斗、等配合工具根据需要配备放线良好9计算器5测量计算良好三、工程控制网与高程控制网设计与测量放线31、控制点和水准点的复核本工程施工测量以甲方红线作为起算数据，在场区控制网布设前必须严格细致科学的进行校核（最弱边边长相对中误差不小1/30000，测角中误差≤5〃控制点点位中误差≤10mm水准测量往返测闭合差限值为±4√NN为水准测量测站数）。高程以业主提供的水准点高程为基准。2、控制点向场地内引测---支导线甲方提供的控制点均在施工现场外，因此必须建立场内施工控制网，根据施工现场平面布置图、建筑施工图、施工测量要求，设计施工现场控制网，根据场地方正规则的地形条件...
