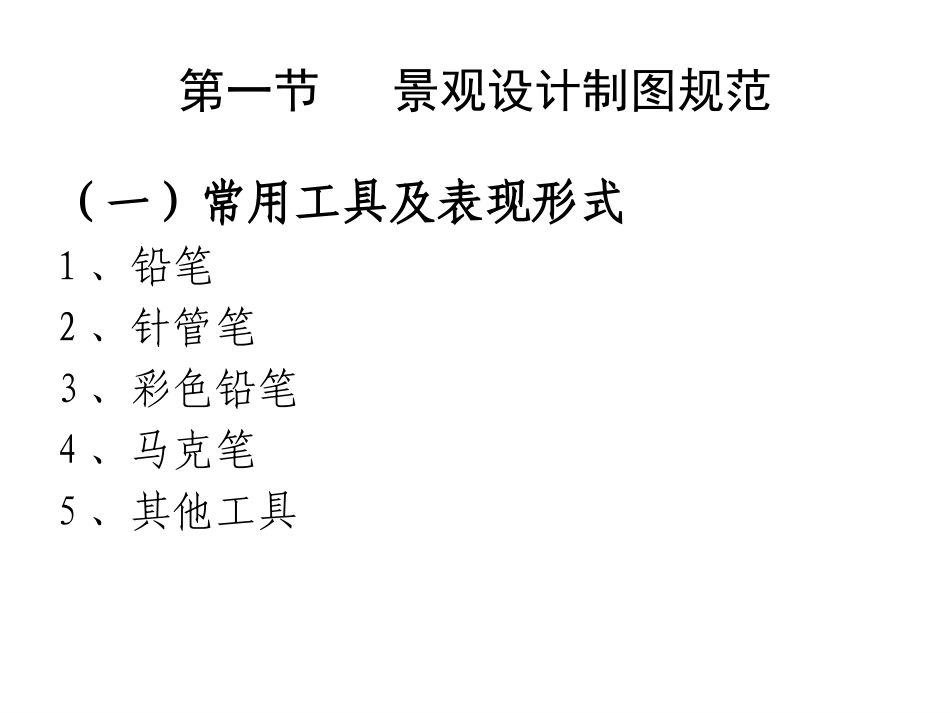

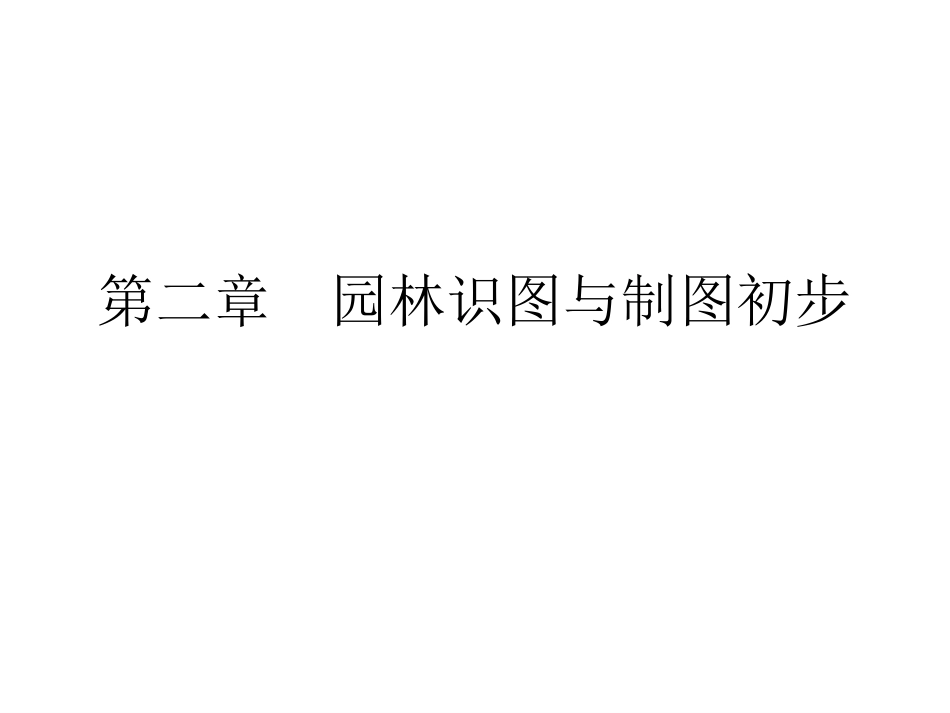

第二章园林识图与制图初步第一节景观设计制图规范（一）常用工具及表现形式1、铅笔2、针管笔3、彩色铅笔4、马克笔5、其他工具景观设计制图表现基础（二）制图常规1、图纸2、线性3、标注和索引4、比例的选择5、指北针和风向频率玫瑰图国家制图标准的有关规定国家制图标准的有关规定图纸幅面和格式•A0~A3横式图幅国家制图标准的有关规定国家制图标准的有关规定图纸幅面和格式•A0~A3立式图幅A4立式图幅国家制图标准的有关规定国家制图标准的有关规定•标题栏格式和尺寸国家制图标准的有关规定国家制图标准的有关规定图纸幅面和格式•会签栏格式和尺寸国家制图标准的有关规定国家制图标准的有关规定比例比例：图形与实物相对应的线性尺寸之比。字体图纸上的各种字体必须书写端正、排列整齐、笔画清晰、间隔均匀、标点符号要清楚正确。汉字:字体：长仿宋字高宽比：3：2；最小字高：3.5mm图名：9mm，图注：5mm数字：字体：正体、斜体最小字高：2.5mm图名：7mm尺寸、图注：3mm国家制图标准的有关规定国家制图标准的有关规定图线•图线的种类：名称线型线宽用途实线粗b1.园林建筑立面图的外轮廓线2.平面图、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线3.园林景观构造详图中被剖切的主要部分的轮廓线4.构件详图的外轮廓线5.平、立、剖面图的剖切符号6.平面图中水岸线中0.5b1.剖面图中被剖切的次要构件的轮廓线2.平、立、剖面图中园林建筑构配件的轮廓线3.构造详图及构配件详图中一般轮廓线细0.25b尺寸线、尺寸界线、图例线、索线符号、标高符号、详图材料做法引出线等虚线粗b1.新建筑物的不可见轮廓线2.结构图上不可见钢筋及螺栓线中0.5b1.一般不可见轮廓线2.建筑构造及建筑构配件不可见轮廓线3.拟扩建的建筑物轮廓线细0.25b1.图例线、小于0.5b的不可见轮廓线2.结构详图中不可见钢筋混凝土构件轮廓线3.总平面图上原有建筑物和道路、桥涵、围墙等设施的不可见轮廓线图线•图线的种类：单点长划线粗b1.结构图中的支撑线中0.5b土方填挖区的零点线细0.25b分水线、中心线、对称线、定位轴线双点长划线粗b1.总平面图中用地范围，用红色，也称“红线”2.预应力钢筋线中0.5b见各有关专业制图标准细0.25b假想轮廓线成型前原始轮廓线折断线0.25b不需画全的折断界线波浪线0.25b不需画全的断开界线、构造层次的断界线国家制图标准的有关规定国家制图标准的有关规定国家制图标准的有关规定国家制图标准的有关规定图线图线交接的画法画法说明图例正确错误点划线相交时，应以长划线段相交，点划线的起始与终了应为线段虚线与虚线或与其他线垂直相交时，在垂足处不应留有空隙国家制图标准的有关规定国家制图标准的有关规定图线图线交接的画法虚线为粗实线的延长线时不得以短划相接，要留有空隙以表示两种图线的分界圆心应以中心线的线段交点表示。中心线应超出圆周约5mm;当圆直径小于12mm时，中心线可用细实线画出，超出圆周约3mm圆与圆或与其他图线相切时，在切点处的图线应正好是单根图线的宽度53本书由vince上传于世界工厂下载频道国家制图标准的有关规定国家制图标准的有关规定尺寸标注尺寸组成的基本要素国家制图标准的有关规定国家制图标准的有关规定尺寸标注尺寸线国家制图标准的有关规定国家制图标准的有关规定尺寸标注角度、弧长、弦长的标注国家制图标准的有关规定国家制图标准的有关规定尺寸标注非圆曲线和复杂图形的尺寸标注尺寸标注时应注意的问题国家制图标准的有关规定国家制图标准的有关规定标注符号标注符号引出线多层结构尺寸的标注•文字说明的次序应与构造的层次一致。(三)各园林要素绘制的线型要求①地形：设计地形等高线用细实线绘制，原地形等高线用细虚线绘制。②园林建筑：剖面图：粗实线断面轮廓中实线其他可见轮廓屋顶平面图：粗实线外轮廓细实线屋面花坛、花架等：细实线投影轮廓水体：外面的一条表示水体边界线(即驳岸线)，用特粗实线绘制，里面的一条表示水面细实线山石：均采用其水平投影轮廓线概括表示，粗实线边缘轮廓细实线皴纹。园路：细实线画出路线。（四）比例：图形与实物相对应得线形尺寸之比。1：501﹥：100，比例适宜注写在图名的右侧，字的...
