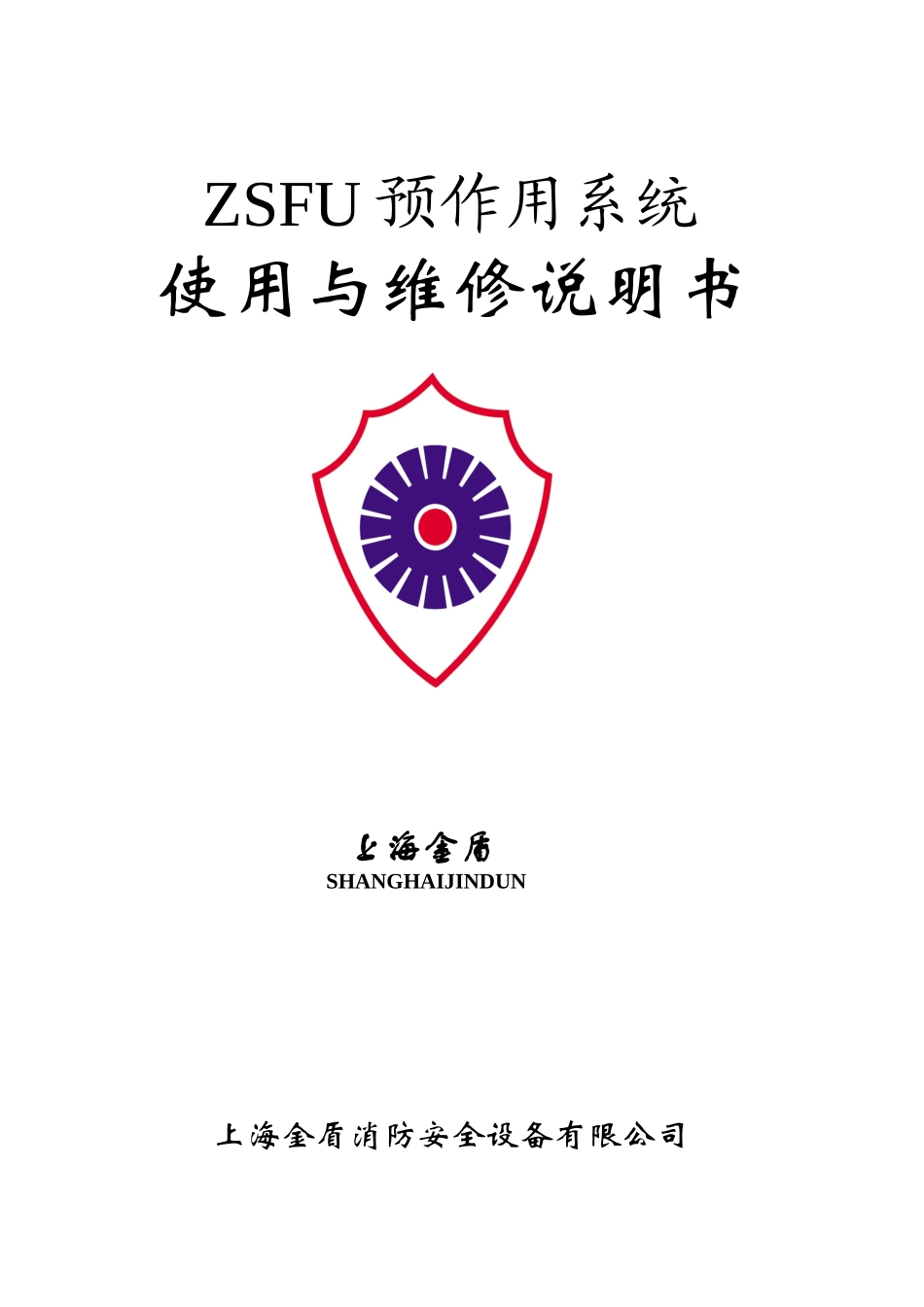

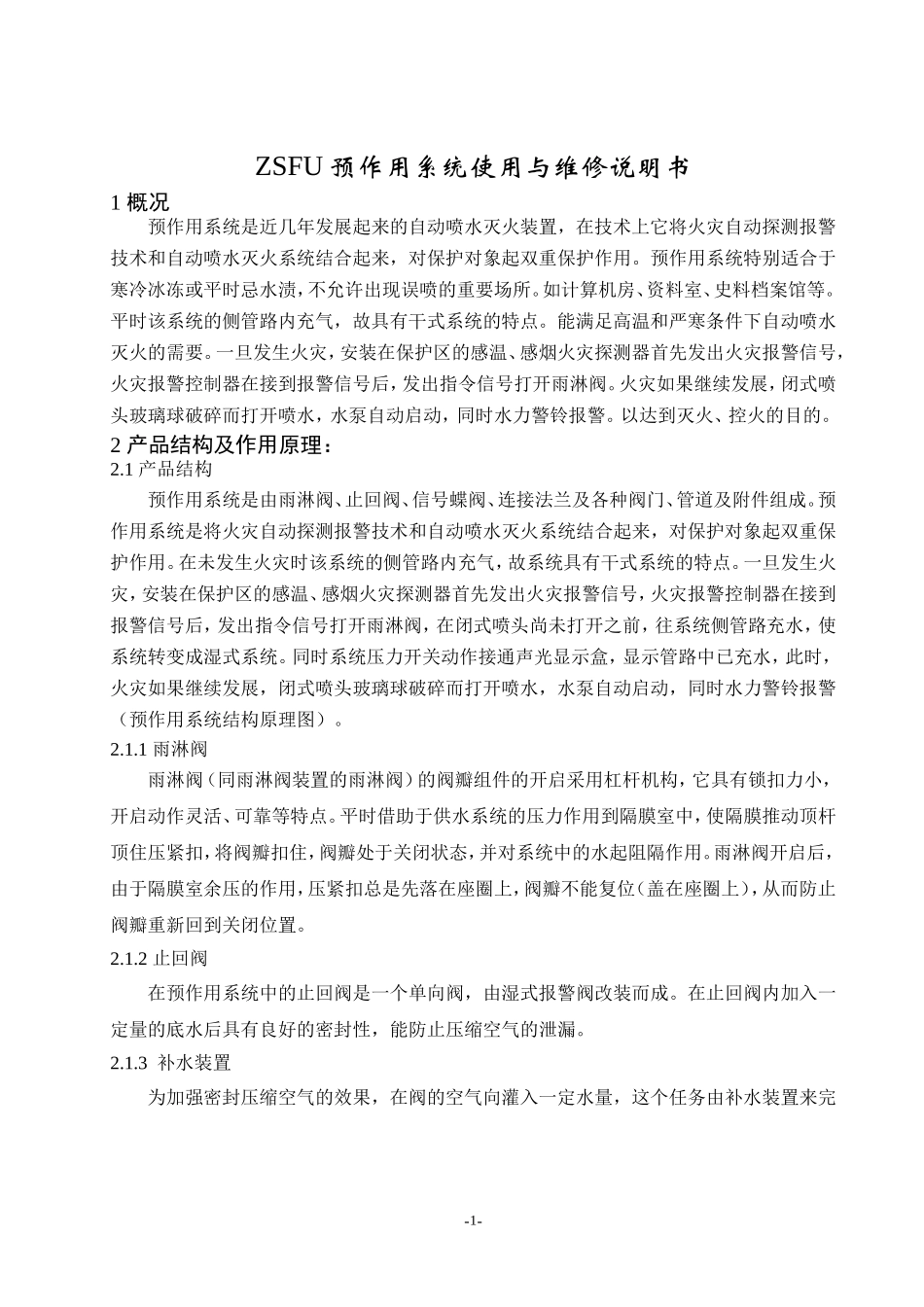

ZSFU预作用系统使用与维修说明书上海金盾SHANGHAIJINDUN上海金盾消防安全设备有限公司ZSFU预作用系统使用与维修说明书1概况预作用系统是近几年发展起来的自动喷水灭火装置，在技术上它将火灾自动探测报警技术和自动喷水灭火系统结合起来，对保护对象起双重保护作用。预作用系统特别适合于寒冷冰冻或平时忌水渍，不允许出现误喷的重要场所。如计算机房、资料室、史料档案馆等。平时该系统的侧管路内充气，故具有干式系统的特点。能满足高温和严寒条件下自动喷水灭火的需要。一旦发生火灾，安装在保护区的感温、感烟火灾探测器首先发出火灾报警信号，火灾报警控制器在接到报警信号后，发出指令信号打开雨淋阀。火灾如果继续发展，闭式喷头玻璃球破碎而打开喷水，水泵自动启动，同时水力警铃报警。以达到灭火、控火的目的。2产品结构及作用原理：2.1产品结构预作用系统是由雨淋阀、止回阀、信号蝶阀、连接法兰及各种阀门、管道及附件组成。预作用系统是将火灾自动探测报警技术和自动喷水灭火系统结合起来，对保护对象起双重保护作用。在未发生火灾时该系统的侧管路内充气，故系统具有干式系统的特点。一旦发生火灾，安装在保护区的感温、感烟火灾探测器首先发出火灾报警信号，火灾报警控制器在接到报警信号后，发出指令信号打开雨淋阀，在闭式喷头尚未打开之前，往系统侧管路充水，使系统转变成湿式系统。同时系统压力开关动作接通声光显示盒，显示管路中已充水，此时，火灾如果继续发展，闭式喷头玻璃球破碎而打开喷水，水泵自动启动，同时水力警铃报警（预作用系统结构原理图）。2.1.1雨淋阀雨淋阀（同雨淋阀装置的雨淋阀）的阀瓣组件的开启采用杠杆机构，它具有锁扣力小，开启动作灵活、可靠等特点。平时借助于供水系统的压力作用到隔膜室中，使隔膜推动顶杆顶住压紧扣，将阀瓣扣住，阀瓣处于关闭状态，并对系统中的水起阻隔作用。雨淋阀开启后，由于隔膜室余压的作用，压紧扣总是先落在座圈上，阀瓣不能复位（盖在座圈上），从而防止阀瓣重新回到关闭位置。2.1.2止回阀在预作用系统中的止回阀是一个单向阀，由湿式报警阀改装而成。在止回阀内加入一定量的底水后具有良好的密封性，能防止压缩空气的泄漏。2.1.3补水装置为加强密封压缩空气的效果，在阀的空气向灌入一定水量，这个任务由补水装置来完--1--2成。（打开补水装置上面的球阀，关闭下面的球阀后灌水，直到灌满后关闭上面的球阀，打开下面的球阀，排除多余的水后关闭此阀。）2.1.4补气装置由空气机、低压空气报警开关等组成。冲气压力一般为0.01～0.03MPa，当管路中压力下降至低于0.005MPa时，低压空气报警开关即发出报警信号。2.2作用原理2.2.1作用原理火灾初期，火灾报警控制器发出报警信号（或水力警铃响起），自动打开雨淋阀（或手工打开）并通过止回阀向系统侧充水，系统侧处于伺应状态。此时如果工作人员（消防人员）及时将火扑灭，则闭式喷头不会打开，管网中的水并不流动，亦可避免水渍造成的损失。火灾扑灭后，应将雨淋阀关闭，并排空管路中的水，使系统充气，恢复伺应状态。充气压力一般为0.01～0.03MPa范围内，充气量不小于0.15m3/min，由压力开关和空气压缩机组成连锁装置控制。充气的作用是监视系统管路的工作情况，即管路是否损坏和泄漏，当管路损坏或有大的泄漏时，系统中气压不能保持在规定的范围时，就会发出故障报警信号。）。如果火势继续扩大，闭式喷头的温度感应装置（玻璃球）作用，闭式喷头打开喷水，系统侧管网中压力迅速下降，止回阀自动打开，系统进入灭火状态。2.2.2系统的工作流程动作线；信息传达线--3火灾发生探测器动作手动预作用阀开管道充水成湿式系统水力警铃报警压力开关动作水泵结合器供水消防控制室启动水泵水流指示器动作喷头动作喷水灭火3型号规格与性能参数单位：mm位置尺寸型号阀体高度(H1)阀体中心到左端距离(L1)阀体中心到右端距离(L2)阀体中心到后端距离(L3)阀体中心到前端距离(L4)系统总高(H2)法兰螺栓数量与孔径最大工作压力(MPa)ZSFU1008404203404002508608—Φ231.2ZSFU1509154503404103009508—Φ23ZSFU2001210460360420380125012—Φ234安装及调试：4.1安装4.1.1该装置...
