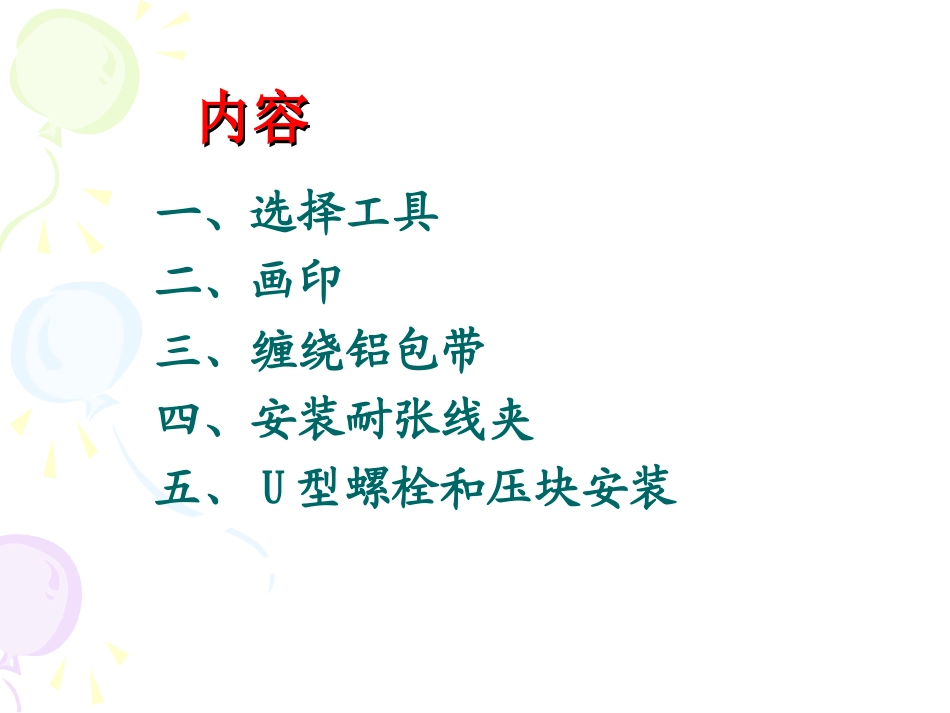

耐张线夹的制作耐张线夹的制作LGJ-185LGJ-185螺栓式螺栓式xxx内容内容一、选择工具二、画印三、缠绕铝包带四、安装耐张线夹五、U型螺栓和压块安装一一、、选择工具选择工具活动扳手平口钳钢卷尺记号笔开线钳主要工器具主要材料主要材料导线LGJ-185（3m）耐张线夹NLD-4铝包带（10mm宽）二、画印二、画印用记号笔在导线上画出清晰的线夹安装位置（考评员给出）主线头引线头三、缠绕铝包带三、缠绕铝包带•铝包带缠绕紧密•其缠绕方向应与外层铝股绞制方向一致•从中间划印处开始向两边缠绕画印处可留1mm缝可供考评员检查缠绕铝包带缠绕铝包带铝包带缠紧密铝包带缠绕时缝隙不得大于1mm铝包带缠绕方向铝包带缠绕方向缠绕方向应与外层铝股绞制方向一致四四、、安装耐张线夹安装耐张线夹安装耐张线夹的要求:安装方向正确(主线头、引线头)位置正确(画印点应在线夹挂点中心位置)画印点应在线夹挂点中心位置主线头主线头引线头引线头位置正确后一人握紧主线头与线夹一人握住引线头慢慢向下压五五、、UU型螺栓和压块安装型螺栓和压块安装U型螺栓应从悬挂侧向出口侧顺序安装悬挂侧第一个U型螺栓松紧适度(弹簧垫圈压平，是线夹的咽喉，起防震作用）UU型螺栓安装要求型螺栓安装要求安装第二个U型螺栓不能用力过大，紧度适中，导线表面压凹进即可.铝包带端头铝包带端头第三个U型螺栓安装完后,铝包带回缠三圈并压在线夹内铝包带端头露出线夹口10mm安装线夹螺栓要求安装线夹螺栓要求压块平正，成一条直线U型螺栓两侧出丝长度一样所有弹簧垫圈必须压平、销钉齐全螺帽防水面应朝上（倒角面）其他要求其他要求•着装正确(工作服、工作鞋、安全帽、劳保手套)•清理工作现场(符合文明生产要求)•安装方向正确、位置正确谢谢谢谢!!祝祝::大家工作顺利大家工作顺利
