混凝土的强度检测方法VIP专享VIP免费

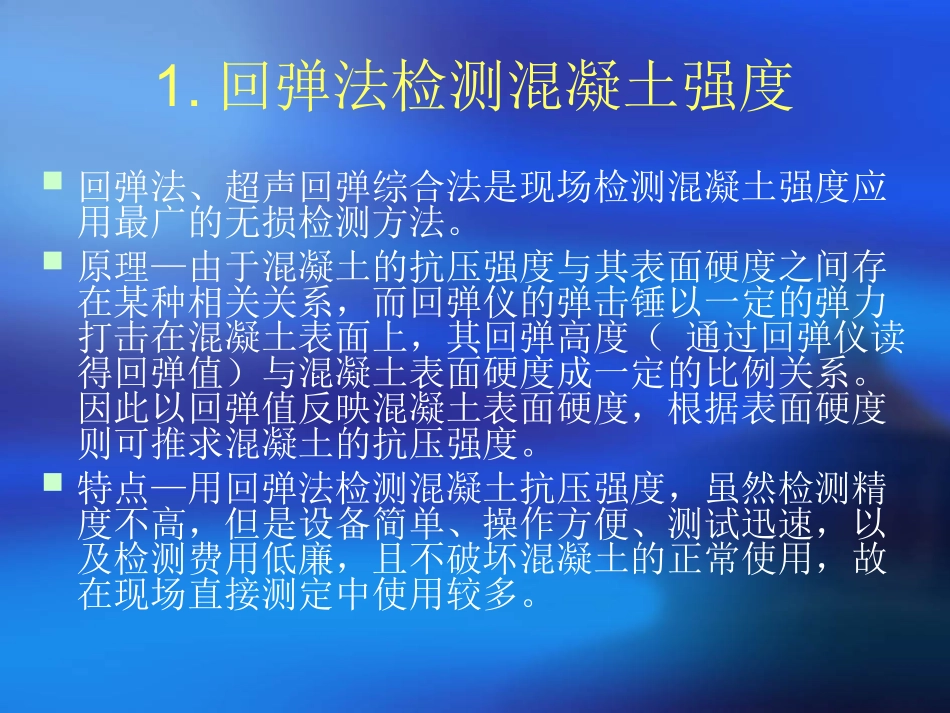

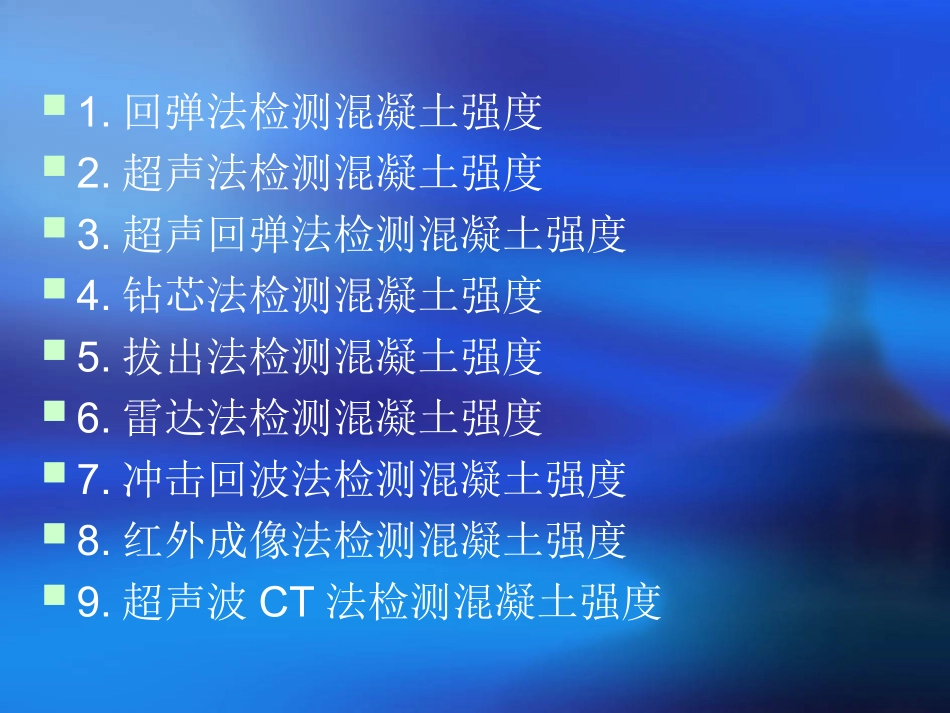

混凝土强度检测方法1.回弹法检测混凝土强度2.超声法检测混凝土强度3.超声回弹法检测混凝土强度4.钻芯法检测混凝土强度5.拔出法检测混凝土强度6.雷达法检测混凝土强度7.冲击回波法检测混凝土强度8.红外成像法检测混凝土强度9.超声波CT法检测混凝土强度1.回弹法检测混凝土强度回弹法、超声回弹综合法是现场检测混凝土强度应用最广的无损检测方法。原理—由于混凝土的抗压强度与其表面硬度之间存在某种相关关系，而回弹仪的弹击锤以一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。因此以回弹值反映混凝土表面硬度，根据表面硬度则可推求混凝土的抗压强度。特点—用回弹法检测混凝土抗压强度，虽然检测精度不高，但是设备简单、操作方便、测试迅速，以及检测费用低廉，且不破坏混凝土的正常使用，故在现场直接测定中使用较多。影响回弹法准确度的因素较多，如操作方法、仪器性能、气候条件等。为此，必须掌握正确的操作方法，注意回弹仪的保养和校正。《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）中规定：回弹法检测混凝土的龄期为7d～1000d，不适用于表层及内部质量有明显差异或内部存在缺陷的混凝土构件和特种成型工艺制作的混凝土的检测，这大大限制了回弹法的检测范围。另外，由于高强混凝土的强度基数较大，即使只有15%的相对误差，其绝对误差也会很大而使检测结果失去意义。回弹仪的质量及其稳定性是保证回弹法检测精度的技术关键回弹仪按回弹冲击能量大小分为重型、中型、轻型，混凝土抗压强度不大于C50，宜采用中型回弹仪，不小于C60时，宜采用重型回弹仪回弹法检测混凝土强度的影响因素采用回弹仪测定混凝土表面硬度以确定混凝土抗压强度是根据混凝土硬化后其表面硬度（主要是混凝土内沙浆部分的硬度）与抗压强度之间有一定的相关关系。通常，影响混凝土的抗压强度与回弹值的因素并不都是一致的，某些因素只对其中一项有影响，而对另一项不产生影响或影响甚微。弄清这些影响因素的作用及影响程度，对正确制订及选择测强曲线、提高测试精度是很重要的。我国回弹法研究成果基本只适用普通混凝土（由水泥、普通碎（卵）石、砂和水配制的质量密度为1950~2500Kg/m3的混凝土）。1.原材料混凝土抗压强度大小主要取决于其中的水泥沙浆的强度、粗集料的强度及二者的粘结力。混凝土的表面硬度除主要与水泥沙浆强度有关外，一般和粗骨料与沙浆的粘结力以及混凝土内部性能关系并不明显。2.外加剂试验表明，可以不考虑非引气型外加剂对混凝土回弹测强的影响。3.成型方法试验表明，只要成型后的混凝土基本密实，手工插捣和机振对回弹测强无显著影响。但对一些采用离心法、真空法、压浆法、喷射法和混凝土表层经过各种物理、化学方法处理成型的混凝土，应慎重使用回弹法的统一测强曲线，必须经过实验验证后方可使用。4.养护方法及湿度国内外一致认为湿度对回弹法测强有较大的影响。试验表明，湿度对于低强度混凝土影响较大，随着强度的增长，湿度的影响逐渐减小，对于龄期较短的较高强度的混凝土的影响已不明显。5.碳化及龄期6.模板7.泵送混凝土非泵送混凝土中很少掺加外加剂或仅掺加非引气型外加剂，而泵送混凝土则掺加了加气型泵送剂、砂率增加、粗骨料粒径减小、塌落度明显增大。故有必要对回弹法检测泵送混凝土抗压强度进行修正。8.其它混凝土分层泌水现象使一般构件底边石子较多，回弹读数偏高；表层泌水，水灰比略大，面层疏松，回弹值偏低。钢筋对回弹值的影响视混凝土保护层厚度、钢筋直径极其密集程度而定。资料表明：当保护层厚度大于20mm，钢筋直径为4-6mm时，可以不考虑它的影响。约束力、大气温度、构件的曲率半径、厚度和刚度以及测试技术检测方法检测前，应全面正确了解被测结构的情况，如混凝土设计参数、混凝土实际所用混合物材料、结构名称、结构形式等测区回弹值测区的选定采用抽检的方法，在0.2m*0.2m范围内测点均匀分布。所选测区相对平整和清洁，不存在蜂窝和麻面，也没有裂缝、裂纹、剥落、层裂等现象。按照利用回弹仪进行无损检测的规范，在每一个检...
