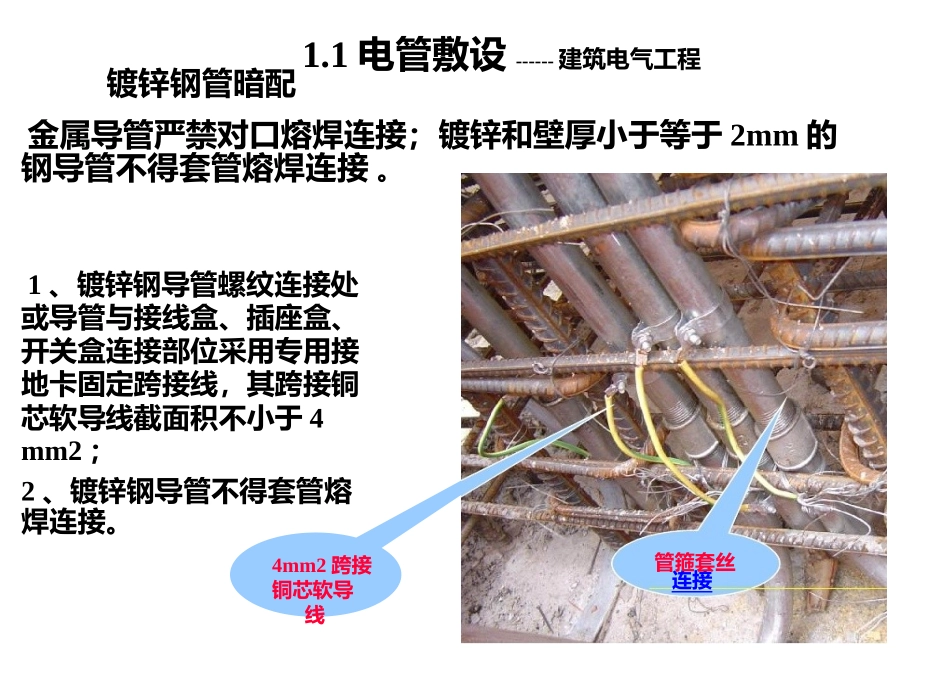

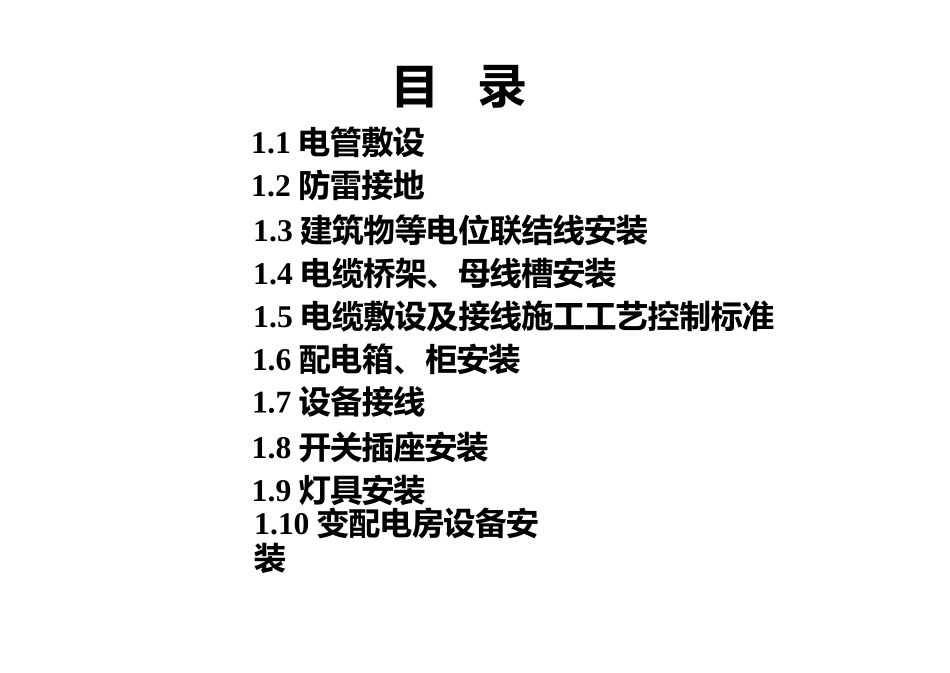

建筑电气施工质量通病及正确做法目录1.1电管敷设1.2防雷接地1.3建筑物等电位联结线安装1.4电缆桥架、母线槽安装1.5电缆敷设及接线施工工艺控制标准1.6配电箱、柜安装1.7设备接线1.8开关插座安装1.9灯具安装1.10变配电房设备安装1.1电管敷设------建筑电气工程镀锌钢管暗配连接金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。1、镀锌钢导管螺纹连接处或导管与接线盒、插座盒、开关盒连接部位采用专用接地卡固定跨接线，其跨接铜芯软导线截面积不小于4mm2；2、镀锌钢导管不得套管熔焊连接。管箍套丝4mm2跨接铜芯软导线1.1电管敷设------建筑电气工程电线管暗配多根电线管墙面暗敷，要求管间分开留有间距并固定牢固。土建抹灰外挂钢丝网，防止墙面裂缝。1.1电管敷设------建筑电气工程电线管暗配---接线盒安装1、金属接线盒多为冷镀锌，混凝土内暗埋应做防锈处理；2、非镀锌钢管内壁应做防腐处理。接线盒锈蚀严重，预埋过深1.1电管敷设------建筑电气工程电线管暗配---接线盒安装1、并排接线盒间留有1-1.5cm间隙，方便安装开关插座面板；2、KBG钢管、紧定钢管、螺纹连接钢管、PVC管等进箱、盒应用专用锁紧接头。用专用锁紧接头1-1.5cm间隙1.1电管敷设------建筑电气工程电线管暗配---错误做法电管出口参次不齐，预埋时不安装接线盒，管口未做防堵措施。箱底被氧割掉，箱内垃圾未清理，电管出口未用锁母接头固定且高出箱内壁3-5MM1.1电管敷设------建筑电气工程电管暗配固定点1、当绝缘导管在砌体上剔槽埋设时，槽宽和槽深均比管外径大5mm为宜，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm2、暗配电管固定牢固，固定点间距不大于1000mm。1.1电管敷设------建筑电气工程电管吊顶内敷设1、电管排列整齐，固定点间距均匀，固定牢固，连接可靠，转线盒布置合理;电管排列随建筑弯曲成弧形2、电管不应固定在吊顶龙骨上。排列整齐，顺直，层次分明.1.1电管敷设------建筑电气工程电管吊顶内敷设在接线盒边缘150-500MM范围设管卡专用吊杆，安装方便可靠1.1电管敷设------建筑电气工程电管吊顶内敷设1、非镀锌钢导管螺纹连接时连接处两端用不小于Ф6圆钢焊接跨接地线；2、非镀锌钢导管内外壁应做防锈处理.电管弯曲顺畅，弯曲半径大于6倍1.1电管敷设------建筑电气工程电管敷设1、明敷电管排列整齐，做法基本一致，表面整洁，油漆完整，支架平直设置合理，固定牢固；2、跨接线齐全，接地可靠。1.1电管敷设------建筑电气工程电管敷设—转线盒处理转线盒用盖板封堵，专用软管接头连接。1.1电管敷设------建筑电气工程电管敷设—KBG扣压式薄壁钢导管为保证钢导管可靠接地，管径25及以下管件连接处对称扣压点不少于2处1.1电管敷设------建筑电气工程电管敷设—套接紧定式（JDG）钢导管1、JDG钢导管，连接处用紧定螺钉定位，紧定螺帽旋紧至螺帽脱落；2、管径小于Ф32连接套管每端的紧定螺钉不少于1个，Ф32及以上，不少于2个，导管接地连续可靠。紧定螺帽旋紧至螺帽脱落1.1电管敷设------建筑电气工程电管敷设—质量问题弯扁程度大于管外径10%，软管敷设随意吊杆弯曲1.1电管敷设------建筑电气工程电管敷设—质量问题吊顶内管路敷设杂乱1.1电管敷设------建筑电气工程电管敷设—质量问题明敷电管排布不齐，管卡固定不整齐，管路重叠、背压转线盒未用盖板封堵，离接线盒边缘150-500MM范围设管卡1.1电管敷设------建筑电气工程其他质量问题1、除埋入混凝土中的非镀锌钢导管外壁不做防腐处理外，其他场所的非镀锌钢导管内外壁均做防腐处理。2、壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内。3、当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管。4、不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。1.2防雷接地------建筑电气工程要求：1、材质符合规范和设计要求，连接可靠，防腐措施到位，接地系统畅通、完整。2、利用建筑物基础钢筋做接地体和引下线连接规范，资料齐全；避雷带、接地线安装顺直、美观，固定牢固；屋面及外露金属构件接地完整；设备金属外壳及设备基础接地无遗漏。3、接地点标识清楚，防雷接地...
