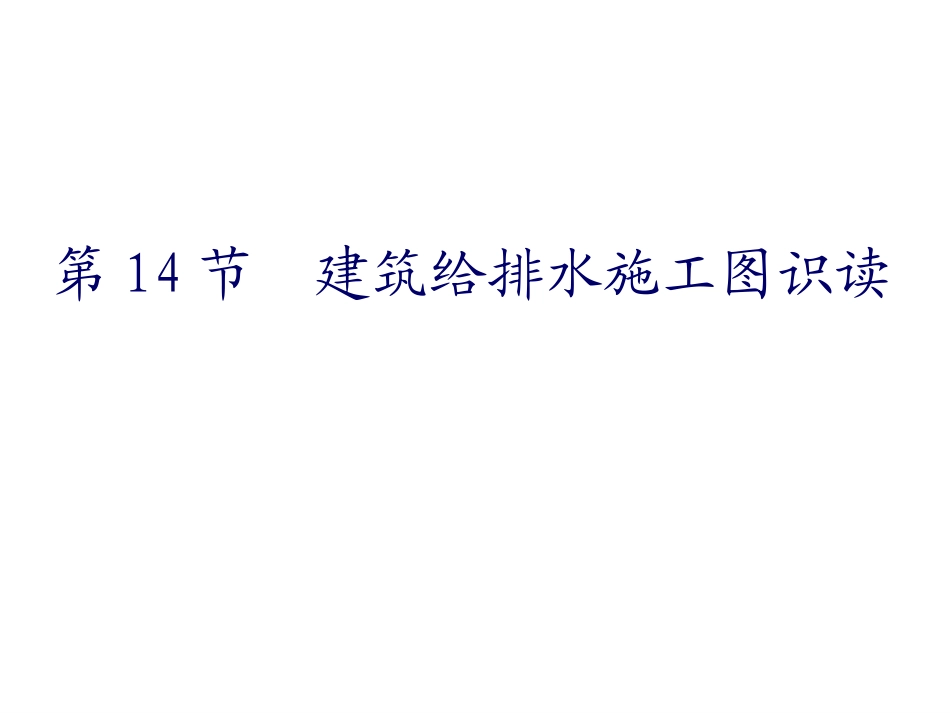

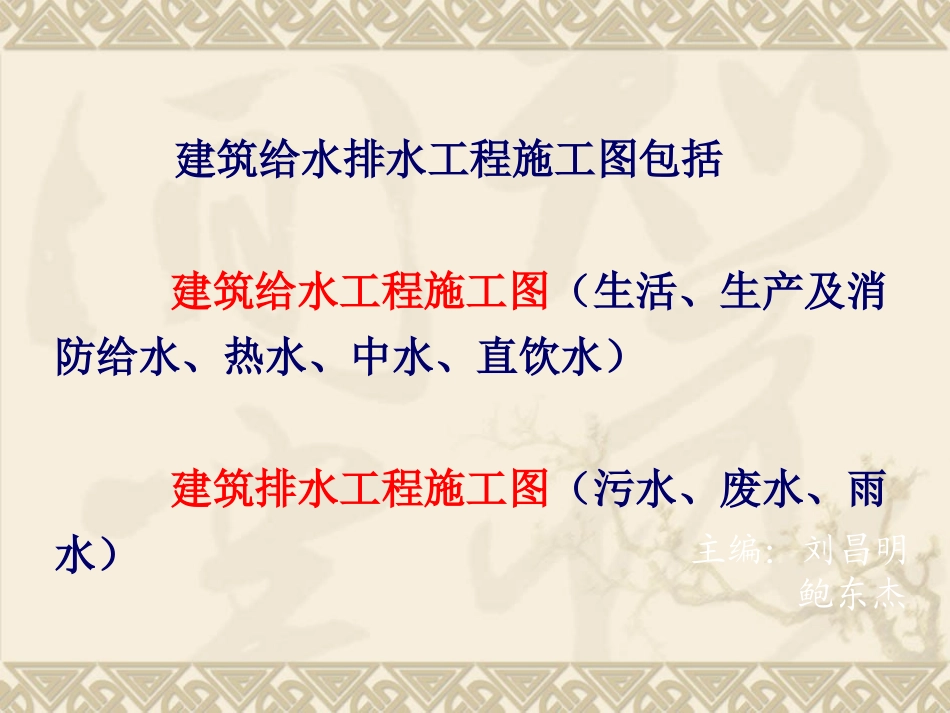

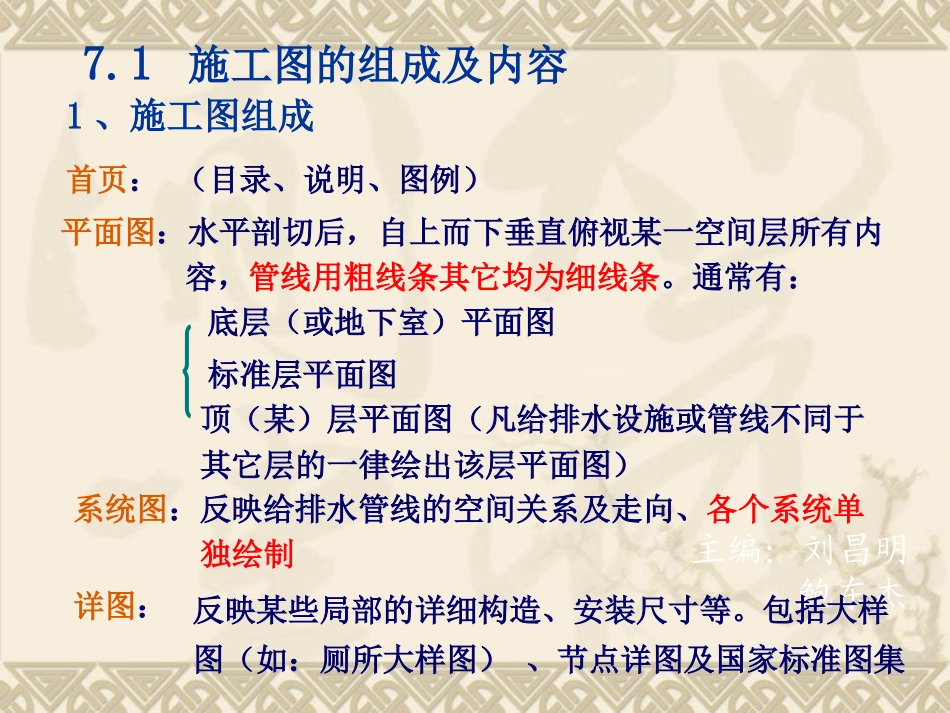

建筑给排水施工图第14节建筑给排水施工图识读主编：刘昌明鲍东杰建筑给水排水工程施工图包括建筑给水工程施工图（生活、生产及消防给水、热水、中水、直饮水）建筑排水工程施工图（污水、废水、雨水）主编：刘昌明鲍东杰7.1施工图的组成及内容首页：（目录、说明、图例）平面图：水平剖切后，自上而下垂直俯视某一空间层所有内底层（或地下室）平面图标准层平面图顶（某）层平面图（凡给排水设施或管线不同于其它层的一律绘出该层平面图）系统图：反映给排水管线的空间关系及走向、各个系统单容，管线用粗线条其它均为细线条。通常有：独绘制详图：反映某些局部的详细构造、安装尺寸等。包括大样图（如：厕所大样图）、节点详图及国家标准图集1、施工图组成主编：刘昌明鲍东杰2、施工图的内容首页：将全部施工图纸按编号、图名，顺序填人图纸目录表格，以便核对图纸数量和识图时查找；设计中用图形无法表示的一些设计要求列于设计说明中；小型工程的图例、主要设备与材料明细表一般也放在首页上设计施工说明阐述的主要内容有给水排水系统采用的管材及连接方法，消防设备的选型、阀门型号、系统防腐保温做法、系统试压的要求及未说明的各项施工要求设计施工说明阐述的内容没有特定规范，应视工程的具体情况以能够介绍清楚设计意图为原则。主编：刘昌明鲍东杰平面图：有建筑平面的形式；用水部位,卫生器具及各用水设备的平面位置、类型；给水排水系统的出、入口位置、编号、地沟位置及尺寸；干管走向、立管位置及其编号、横支管走向、位置及管道安装方式（明装或暗装）等。一般2-3张。系统图：各系统的编号及立管编号、用水设备及卫生器具的编号；管道走向，与设备的位置关系；管道及设备的标高；管道的管径、坡度；阀门种类及位置等。一般2张，也可1张（小型系统）或多张（大型系统）。详图：更清楚的表达前面各图表示不清的内容，可绘出，也可引自有关安装图集，其内容应反映工程实际。4.1常用给排水图例建筑给排水施工图的线宽b应根据图纸的类别、比例和复杂程度确定。一般线宽b宜为0.7mm或1.0mm。图线３、施工图的表示主编：刘昌明鲍东杰比例平面图选用比例，常用1：100、1：50系统图选用的比例1：100、1：50，也可不按比例绘制室内工程应标注相对标高；室外工程应标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。下列部位应标注标高：沟渠和重力流管道的起讫点、转角点、连接点、变尺寸（管径）点及交叉点；压力流管道中的标高控制点；管道穿外墙、剪力墙和构筑物的壁及底板等处；不同水位线处；构筑物和土建部分的相关标高。4.1常用给排水图例标高一般以m为单位，应注写到小数点后第三位压力管道多标注管中心标高重力管道多标管内底标高主编：刘昌明鲍东杰标高标注主编：刘昌明鲍东杰管径（以mm为单位）焊接钢管、铸铁管、复合管以公称直径DN表示(如DNl5、DN50等)无缝钢管、铜管以外径D×壁厚δ表示(如D108×4等)钢筋混凝土管、陶土管等以内径d表示(如d230、d380等)塑料管材，管径按产品标注的方法表示（外径或公称）主编：刘昌明鲍东杰编号管道应按系统加以标记和编号给水系统以每一条引入管为一个系统排水系统以每一条排出管或一个室外检查井为一个系统立管数量超过l根时，宜进行立管编号附属构筑物(如阀门井、水表井、检查井、化粪池等)多于一个时，应进行构筑物编号建筑给排水图纸上的管道、卫生器具、设备等均按照《给水排水制图标准》（GB／T50106—2001）使用统一的图例来表示。在《给水排水制图标准》中列出了11类图例(管道、管道附件、管道连接、管件、阀门、给水配件、消防设施、卫生设备及水池、小型给水排水构筑物、给水排水设备、仪表等)。4.1常用给排水图例图例4.1常用给排水图例表1-1阀门图例序号名称图例序号名称图例1闸阀9角阀2截止阀10自动排气阀3碟阀11浮球阀4球阀12液压水位控制阀5单向阀13延时自闭冲洗阀6消声单向阀14溢流阀7减压阀15遥控信号阀8水流指示器16湿式报警阀4.1常用给排水图例表1-2卫生器具图例序号名称图例序号名称图例1水龙头6小便器2坐式大便器7蹲式大便器3洗脸盆8小便槽4洗涤盆9淋浴喷头5浴缸10圆形地漏4...
