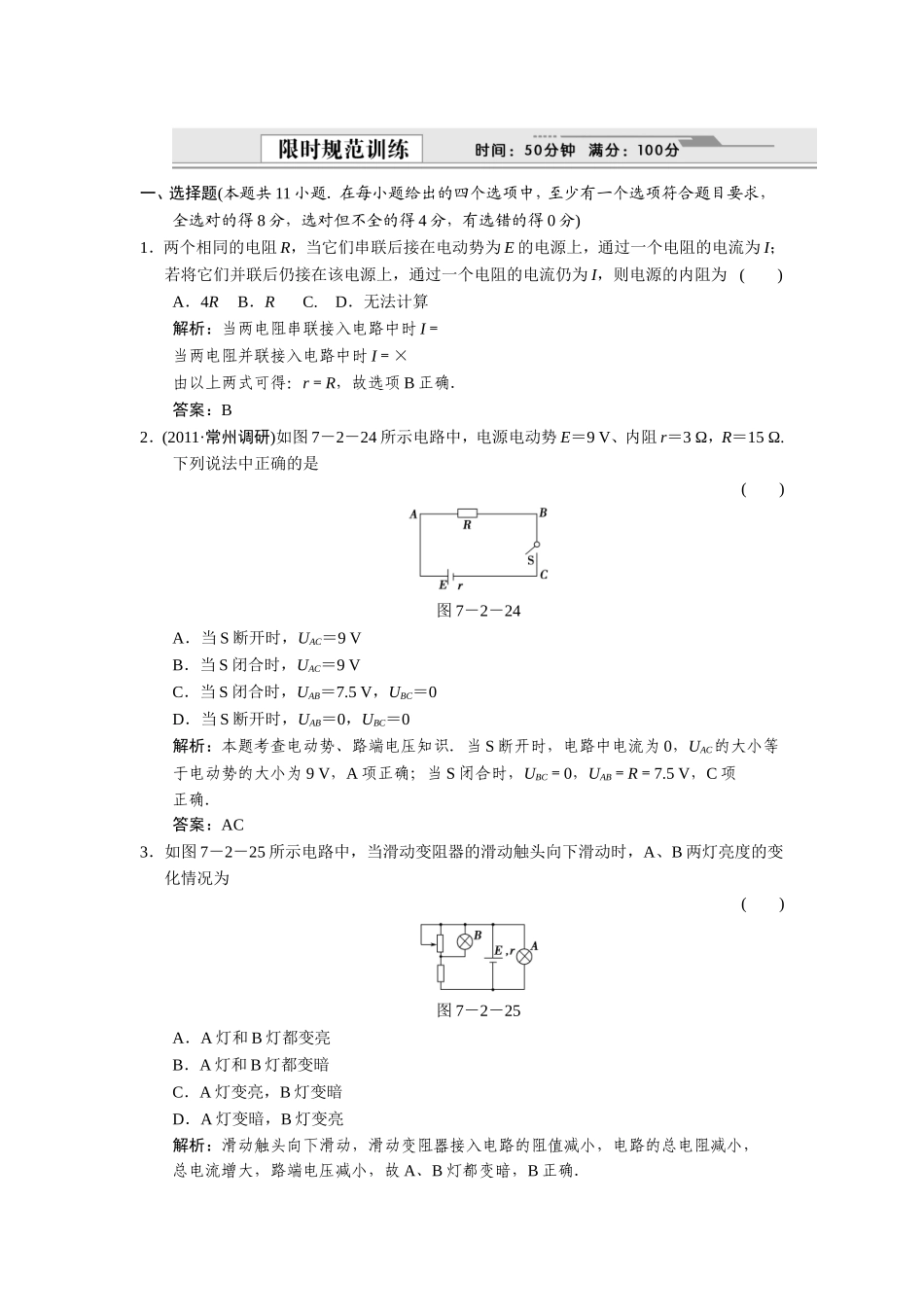

一、选择题(本题共11小题．在每小题给出的四个选项中，至少有一个选项符合题目要求，全选对的得8分，选对但不全的得4分，有选错的得0分)1．两个相同的电阻R，当它们串联后接在电动势为E的电源上，通过一个电阻的电流为I；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I，则电源的内阻为()A．4RB．RC.D．无法计算解析：当两电阻串联接入电路中时I＝当两电阻并联接入电路中时I＝×由以上两式可得：r＝R，故选项B正确．答案：B2．(2011·常州调研)如图7－2－24所示电路中，电源电动势E＝9V、内阻r＝3Ω，R＝15Ω.下列说法中正确的是()图7－2－24A．当S断开时，UAC＝9VB．当S闭合时，UAC＝9VC．当S闭合时，UAB＝7.5V，UBC＝0D．当S断开时，UAB＝0，UBC＝0解析：本题考查电动势、路端电压知识．当S断开时，电路中电流为0，UAC的大小等于电动势的大小为9V，A项正确；当S闭合时，UBC＝0，UAB＝R＝7.5V，C项正确．答案：AC3．如图7－2－25所示电路中，当滑动变阻器的滑动触头向下滑动时，A、B两灯亮度的变化情况为()图7－2－25A．A灯和B灯都变亮B．A灯和B灯都变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮解析：滑动触头向下滑动，滑动变阻器接入电路的阻值减小，电路的总电阻减小，总电流增大，路端电压减小，故A、B灯都变暗，B正确．答案：B4．如图7－2－26所示，一只玩具电动机用一节干电池供电，闭合开关S后，发现电动机转速较慢，经检测，电动机性能完好；用电压表测a与b间电压，只有0.6V；断开开关S，测得a与b间电压接近1.5V，电动机转速较慢的原因是()图7－2－26A．开关S接触不良B．电动机接线接触不良C．电动机两端接线短路D．电池过旧，内阻过大解析：本题考查了电源的电势和内阻等知识．开关S接触不良、电动机接线接触不良、电动机两端接线短路，电动机就不会旋转了，而不是转得慢．电动机转得慢的原因是电池过旧，内阻过大，电动机两端的电压过低造成的，D对．答案：D5．(2011·北京海淀期末)一个微型吸尘器的直流电动机的额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E，内阻为r的直流电源的两极间，电动机恰好能正常工作，则()A．电动机消耗的总功率为UIB．电动机消耗的热功率为C．电源的输出功率为EID．电源的效率为1－解析：本题考查了恒定电流的有关知识．电动机不是纯电阻，电动机消耗的总功率为UI，A选项正确；电动机消耗的热功率为I2R，B选项错误；电源的输出功率为UI，C选项错误；电源的效率为＝，D选项正确．答案：AD6．在如图7－2－27所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是()图7－2－27A．灯泡L变亮B．电源的输出功率变小C．电容器C上电荷量减少D．电流表读数变小，电压表读数变大解析：将滑动变阻器滑片P向左移动一段距离后，R的阻值变大，电路中电流变小，灯泡变暗，A选项错误；路端电压变大，电阻R两端电压变大，电容器C两端电压变大，电容器C上电荷量增加，C选项错误，D选项正确；当外电路电阻等于电源的内阻时电源的输出功率最大，灯泡L的电阻大于电源的内阻r，则外电路电阻比r大得越多，输出功率越小，B选项正确．答案：BD7．在如图7－2－28所示的电路中，E为内阻不可忽略的电源，R1、R2为定值电阻，R为光敏电阻．无光照射时，外电路的总电阻比电源的内阻小；当有光照射在光敏电阻上，且照射光的强度逐渐增大时，下列说法正确的是()图7－2－28A．电源消耗的总功率减小B．外电路消耗的功率逐渐减小C．外电路消耗的功率先增大后减小D．电压表的读数增大，电流表的读数减小答案：C8．有一种测量人体重的电子秤，其原理图如图7－2－29中的虚线所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为3A，电源电动势为12V，内阻为2Ω，电阻R随压力变化的函数式为R＝30－0.02F(F和R的单位分别是N和Ω)．下列说法正确的是()图7－2－29A．该秤能测量的最大体重是1400NB．该秤能测量的最大体重是1300NC．该秤零刻度线(即踏板空载时的刻度线)应标在电流表...
