幕墙工程 技术交底VIP免费

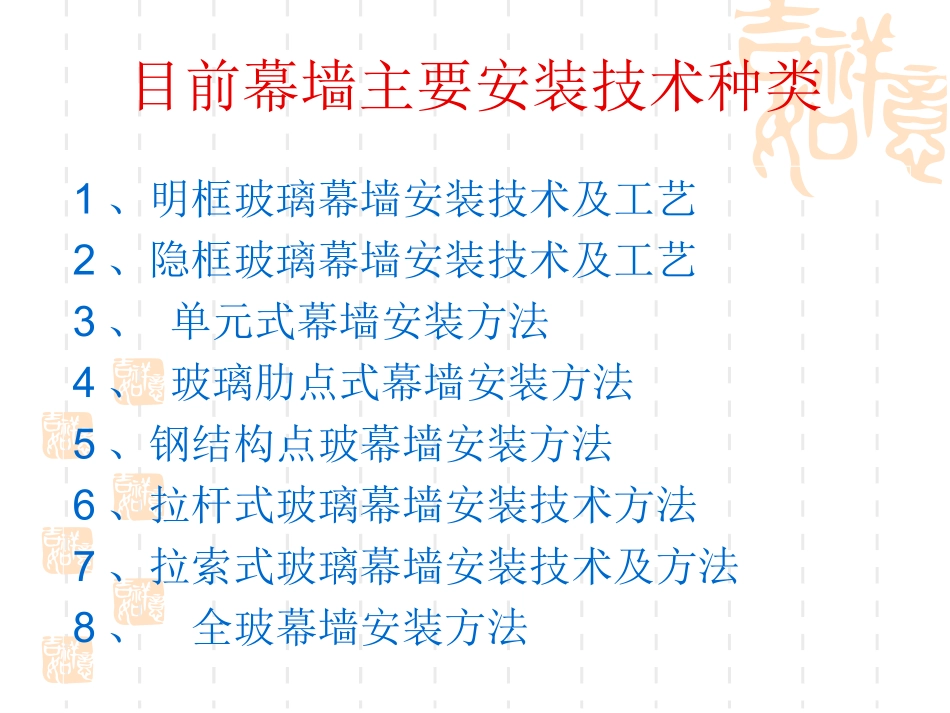

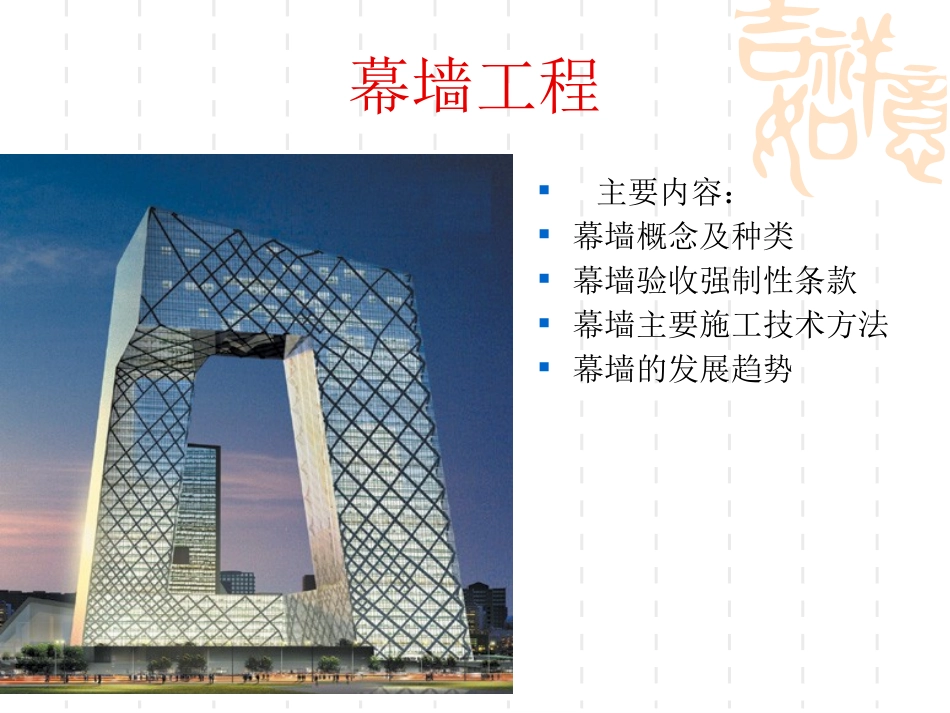

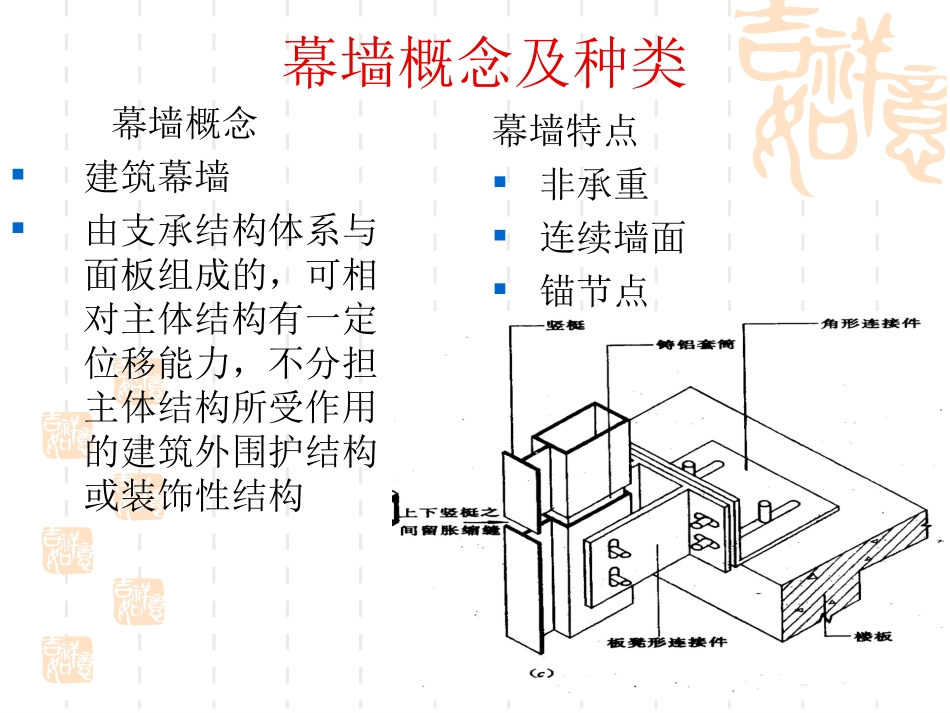

幕墙工程主要内容：幕墙概念及种类幕墙验收强制性条款幕墙主要施工技术方法幕墙的发展趋势幕墙概念及种类幕墙概念建筑幕墙由支承结构体系与面板组成的，可相对主体结构有一定位移能力，不分担主体结构所受作用的建筑外围护结构或装饰性结构幕墙特点非承重连续墙面锚节点目前幕墙主要安装技术种类1、明框玻璃幕墙安装技术及工艺2、隐框玻璃幕墙安装技术及工艺3、单元式幕墙安装方法4、玻璃肋点式幕墙安装方法5、钢结构点玻幕墙安装方法6、拉杆式玻璃幕墙安装技术方法7、拉索式玻璃幕墙安装技术及方法8、全玻幕墙安装方法9、双层外循环玻璃幕墙安装方法10、石材幕墙安装方法（铝合金挂件式）11、石材幕墙安装方法（不锈钢背栓式）12、石材幕墙安装方法（不锈钢－T挂件式）13、陶板幕墙安装方法14、铝板幕墙施工方案15、蜂窝铝板幕墙施工方案16、铝塑复合板幕墙施工方案幕墙施工重点1、幕墙所选用的材料2、主体结构与幕墙连接节点安装及防腐处理。3、幕墙立柱与横梁连接节点安装及防腐处理。4、幕墙的防火、保温安装。5、幕墙伸缩缝、沉降缝、防震缝及转角节点的安装。6、幕墙防雷接地节点的安装。7、幕墙的封口安装。8、施工现场安全、防火。幕墙验收强制性条款幕墙所采用的结构粘结必须是，中性硅酮密封胶，必须在有效期内使用主体结构与幕墙连接的各种预埋件，其数量、规格位置和防腐处理必须符合设计要求幕墙的金属框架与主体结构的连接、立柱与横梁的连接及幕墙板的安装必须符合设计要求。安装必须牢固第一章主要施工技术方法第一节埋件施工一、埋件需提供的质保资料1、钢材质保书；2、钢筋质保书（钢板、钢筋）一定要有供应单位红章；3、镀锌质保书，要有供应单位红章；4、埋件的拉拔试验报告，（请国家有关部门做试验，报告给监理，拉拔的试样锚板做成如：100*100钢材块，焊四根长为300mm的钢筋，如图示:5、若是哈芬槽式埋件，则需提交与相关的拉拔试验报告。预埋装置，先将C型槽预埋于混凝土中，再将T型螺栓的大头扣进C型槽中，要安装的构件再用T型螺栓固定。埋件和转接件埋件施工工艺流程熟悉了解图纸要求→在施工现场找准预埋区域→找出定位轴线→打水平(或检查土建水平)→拉水平线→查证错误→调整错误水平分格→验证分割准确性→预置预埋铁件→调整铁件位置并点焊预埋件→加固预埋件→拆模后找出预埋件→进行防腐处理。二、预埋件埋设方法1、预埋件埋设之前，首先进行技术交底，特别要说明转角位置埋件的埋设方案，并填写《技术交底》表备案。2、当每一层楼土建梁柱钢筋绑扎完毕后，按照预埋件点位布置图及标高尺寸，根据土建梁柱尺寸控制线，在钢筋上视具体情况用红笔划出预埋件埋设控制线。如下图示：3、在埋设预埋件之前，当土建支模时，就进行分格，将预埋件分格线弹在底模外檐口处。（如图）4、根据埋件施工图埋件分布的情况，对埋件以轴线右边起第一个埋件进行编号，从1至若干个进行埋设（参见下图）三、预埋件埋设的要求1、预埋件在埋设过程中，要以多轴线进行埋设，相对来说轴线之间的精确度足以满足埋件的几何尺寸，若以单轴线定位，丈量过程中尺寸误差会积累，造成埋件的偏位，相对轴线偏差小于20mm（参见下图）2、幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设；预埋件位置偏差上下不应大于10mm，上下测量依据底模用卷尺进行测量。图示：3、当土建梁柱钢筋绑扎完毕后，将预埋件用铁丝临时固定在钢筋上，或点焊在箍筋上。4、若预埋件埋设中碰到埋件在箍筋的空档处，则可添加辅助钢筋，或用铁丝与主筋扎牢。5、埋件埋设好以后，在浇捣砼时，要注意保护埋件。混凝土施工的振动棒在埋件边应延长振捣时间，埋件周边的砼一定要浇捣密实，避免产生漏浆及空鼓现象，影响埋件的质量。6、预埋件在墙面埋设时，在浇混凝土时，应跟踪进行检查，若埋件高出混凝土应立即往下打，使埋件与混凝土面一样平。图示：7、结构阴阳角的埋件处理a、阴角部位埋件的埋设，依据幕墙安装的需要在角位处拉开50mm，否则影响今后施工安装。图示：b、阳角部位埋件的埋设，阳角处的埋设应与阴角处埋设相反...
