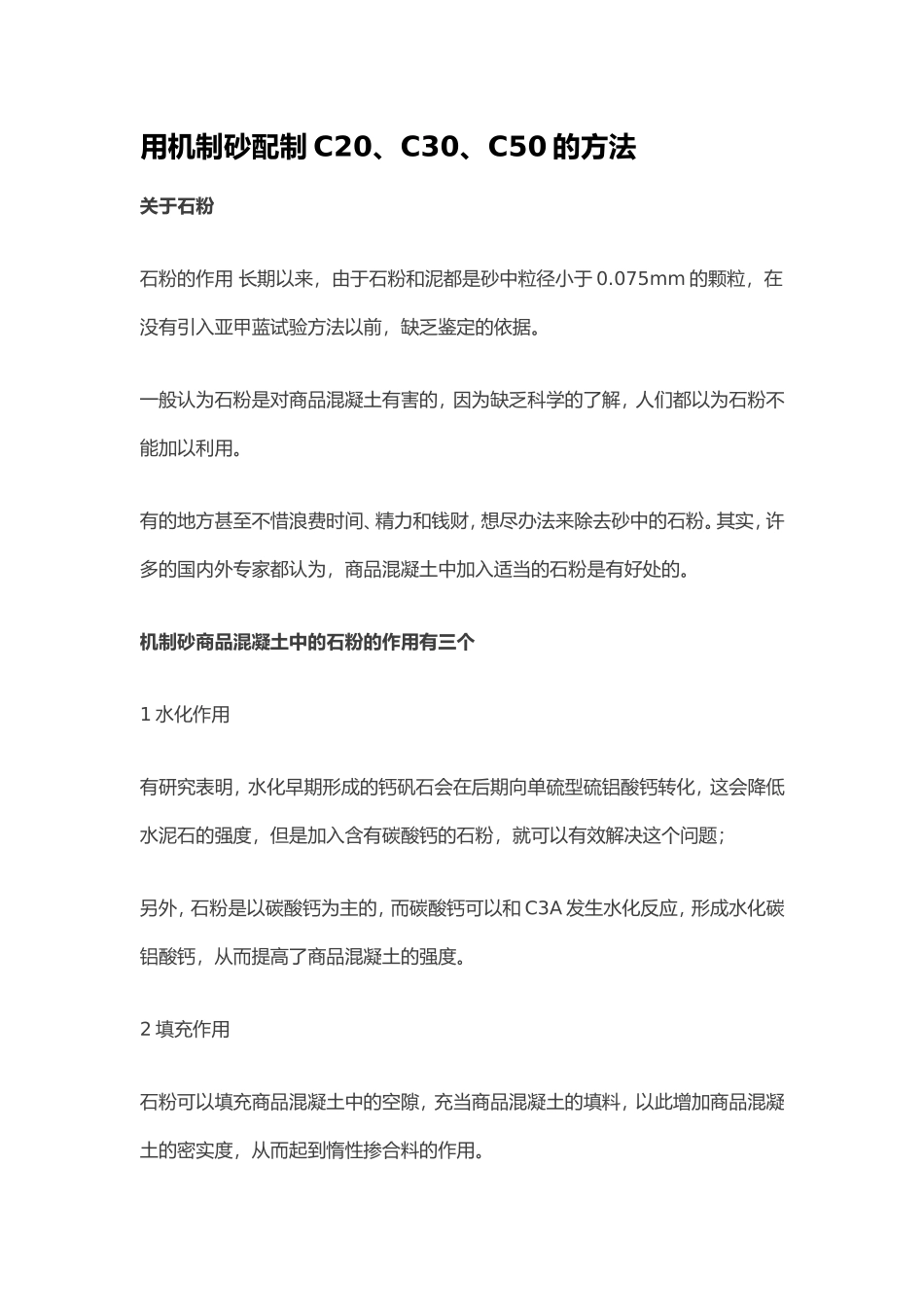

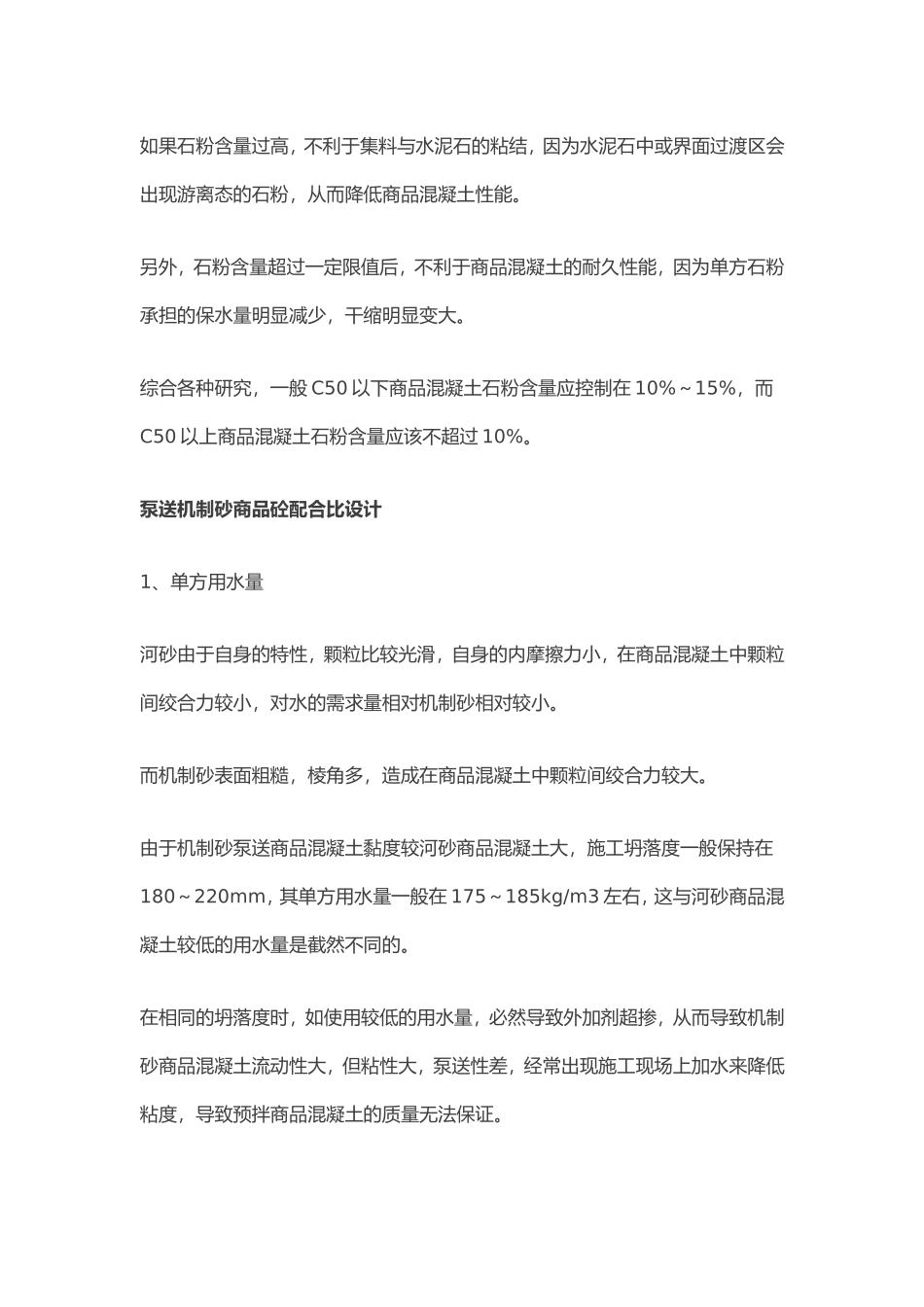

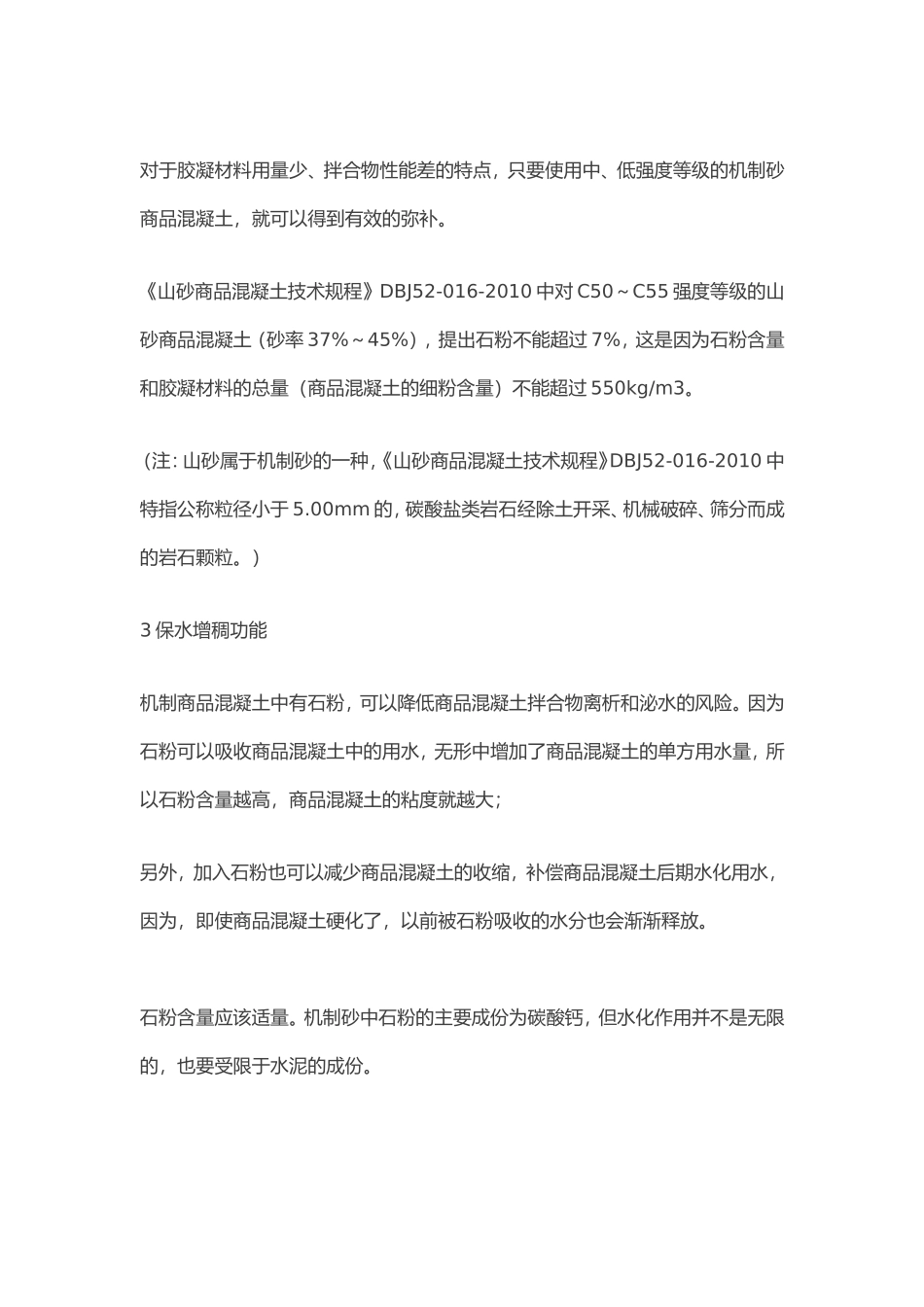

用机制砂配制C20、C30、C50的方法关于石粉石粉的作用长期以来，由于石粉和泥都是砂中粒径小于0.075mm的颗粒，在没有引入亚甲蓝试验方法以前，缺乏鉴定的依据。一般认为石粉是对商品混凝土有害的，因为缺乏科学的了解，人们都以为石粉不能加以利用。有的地方甚至不惜浪费时间、精力和钱财，想尽办法来除去砂中的石粉。其实，许多的国内外专家都认为，商品混凝土中加入适当的石粉是有好处的。机制砂商品混凝土中的石粉的作用有三个1水化作用有研究表明，水化早期形成的钙矾石会在后期向单硫型硫铝酸钙转化，这会降低水泥石的强度，但是加入含有碳酸钙的石粉，就可以有效解决这个问题；另外，石粉是以碳酸钙为主的，而碳酸钙可以和C3A发生水化反应，形成水化碳铝酸钙，从而提高了商品混凝土的强度。2填充作用石粉可以填充商品混凝土中的空隙，充当商品混凝土的填料，以此增加商品混凝土的密实度，从而起到惰性掺合料的作用。对于胶凝材料用量少、拌合物性能差的特点，只要使用中、低强度等级的机制砂商品混凝土，就可以得到有效的弥补。《山砂商品混凝土技术规程》DBJ52-016-2010中对C50～C55强度等级的山砂商品混凝土（砂率37%～45%），提出石粉不能超过7%，这是因为石粉含量和胶凝材料的总量（商品混凝土的细粉含量）不能超过550kg/m3。（注：山砂属于机制砂的一种，《山砂商品混凝土技术规程》DBJ52-016-2010中特指公称粒径小于5.00mm的，碳酸盐类岩石经除土开采、机械破碎、筛分而成的岩石颗粒。）3保水增稠功能机制商品混凝土中有石粉，可以降低商品混凝土拌合物离析和泌水的风险。因为石粉可以吸收商品混凝土中的用水，无形中增加了商品混凝土的单方用水量，所以石粉含量越高，商品混凝土的粘度就越大；另外，加入石粉也可以减少商品混凝土的收缩，补偿商品混凝土后期水化用水，因为，即使商品混凝土硬化了，以前被石粉吸收的水分也会渐渐释放。石粉含量应该适量。机制砂中石粉的主要成份为碳酸钙，但水化作用并不是无限的，也要受限于水泥的成份。如果石粉含量过高，不利于集料与水泥石的粘结，因为水泥石中或界面过渡区会出现游离态的石粉，从而降低商品混凝土性能。另外，石粉含量超过一定限值后，不利于商品混凝土的耐久性能，因为单方石粉承担的保水量明显减少，干缩明显变大。综合各种研究，一般C50以下商品混凝土石粉含量应控制在10%～15%，而C50以上商品混凝土石粉含量应该不超过10%。泵送机制砂商品砼配合比设计1、单方用水量河砂由于自身的特性，颗粒比较光滑，自身的内摩擦力小，在商品混凝土中颗粒间绞合力较小，对水的需求量相对机制砂相对较小。而机制砂表面粗糙，棱角多，造成在商品混凝土中颗粒间绞合力较大。由于机制砂泵送商品混凝土黏度较河砂商品混凝土大，施工坍落度一般保持在180～220mm，其单方用水量一般在175～185kg/m3左右，这与河砂商品混凝土较低的用水量是截然不同的。在相同的坍落度时，如使用较低的用水量，必然导致外加剂超掺，从而导致机制砂商品混凝土流动性大，但粘性大，泵送性差，经常出现施工现场上加水来降低粘度，导致预拌商品混凝土的质量无法保证。因而，做机制砂配合比设计时，不能过度的追求使用外加剂降低机制砂商品混凝土的单方用水量，机制砂商品混凝土单方用水量应设计的比河砂商品混凝土略大2、砂率一般而言，为提高产能，生产出的机制砂多为中粗砂，砂的细度模数一般在2.6～3.6，1.18mm以上的颗粒较多，较差的机制砂1.18mm以上的颗粒占到了50%～70%，砂中0.315mm的组分在8%～13%波动。我国多数工程实践表明，采用中砂适宜泵送，砂中通过0.315mm筛孔的数量对商品混凝土可泵性影响很大。日本泵送商品混凝土规程规定为10%～30%，美国商品混凝土协会推荐的细骨料级配曲线建议为20%；国内工程实践亦证明，此值过低输送管易堵塞。上海、北京、广州等地泵送商品混凝土施工经验表明，此值都在15%以上。JGJ/T10-95《商品混凝土泵送技术规程》规定，细骨料应符合《普通商品混凝土用砂质量标准及检验方法》规定，通过0.315mm筛孔的砂不应少于15%，有良好的连续粒级。但一般的砂场生产出的机制砂0.315mm略显不足，同时1.18mm以上的偏多这...
