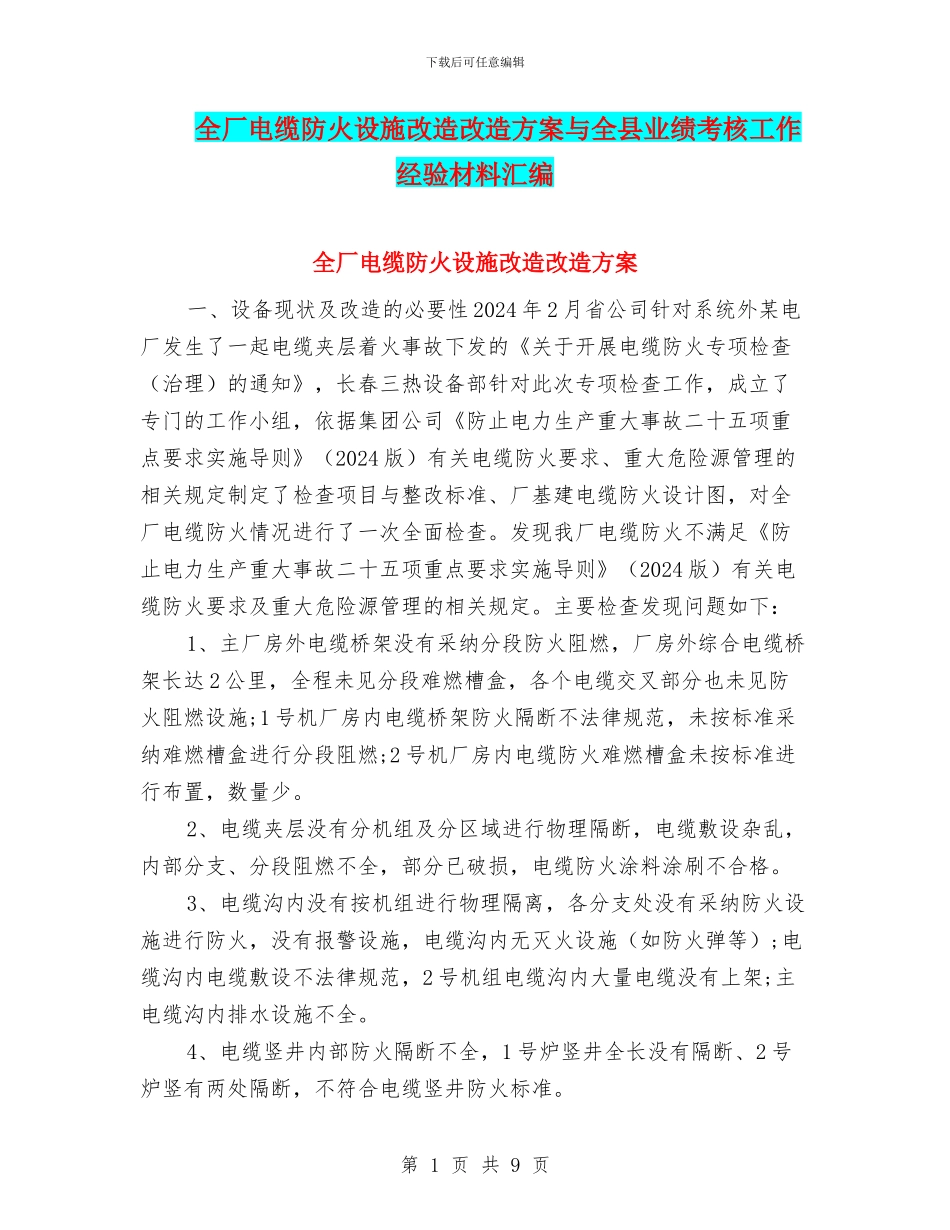

下载后可任意编辑全厂电缆防火设施改造改造方案与全县业绩考核工作经验材料汇编全厂电缆防火设施改造改造方案一、设备现状及改造的必要性2024年2月省公司针对系统外某电厂发生了一起电缆夹层着火事故下发的《关于开展电缆防火专项检查（治理）的通知》，长春三热设备部针对此次专项检查工作，成立了专门的工作小组，依据集团公司《防止电力生产重大事故二十五项重点要求实施导则》（2024版）有关电缆防火要求、重大危险源管理的相关规定制定了检查项目与整改标准、厂基建电缆防火设计图，对全厂电缆防火情况进行了一次全面检查。发现我厂电缆防火不满足《防止电力生产重大事故二十五项重点要求实施导则》（2024版）有关电缆防火要求及重大危险源管理的相关规定。主要检查发现问题如下：1、主厂房外电缆桥架没有采纳分段防火阻燃，厂房外综合电缆桥架长达2公里，全程未见分段难燃槽盒，各个电缆交叉部分也未见防火阻燃设施;1号机厂房内电缆桥架防火隔断不法律规范，未按标准采纳难燃槽盒进行分段阻燃;2号机厂房内电缆防火难燃槽盒未按标准进行布置，数量少。2、电缆夹层没有分机组及分区域进行物理隔断，电缆敷设杂乱，内部分支、分段阻燃不全，部分已破损，电缆防火涂料涂刷不合格。3、电缆沟内没有按机组进行物理隔离，各分支处没有采纳防火设施进行防火，没有报警设施，电缆沟内无灭火设施（如防火弹等）;电缆沟内电缆敷设不法律规范，2号机组电缆沟内大量电缆没有上架;主电缆沟内排水设施不全。4、电缆竖井内部防火隔断不全，1号炉竖井全长没有隔断、2号炉竖有两处隔断，不符合电缆竖井防火标准。第1页共9页下载后可任意编辑5、电缆桥架穿墙处防火阻燃多处不合格，大量电缆穿墙处只简单采纳防火板进行防火，内部多数中空，没有采纳阻燃泥或包进行填充。6、主要部位电缆防火涂料涂刷不合格。主要体现在，新敷设电缆未按规定涂刷防火涂料、新敷设电缆涂刷防火涂料长达不到1.5米，厚度不到1毫米，电缆中间头未装设防爆盒，两侧未涂刷防火涂料;大部分电缆（含基建期电缆）涂刷防火涂料不到1毫米。针对以上问题特此提出对全厂电缆防火设施进行改造，以满足安全生产的需要。二、改造方案一）方案描述1、全厂电缆桥架及电缆槽盒进行防火设备改造1.1户外电缆桥架及电缆槽盒要求直线部分每100米必须安装一组难燃槽盒，对电缆分支三通（四通）处必须在任意两个（三个）方向安装电缆难燃槽盒。共须完成合成阻燃断41处。难燃槽盒内部采纳电缆防火包进行填充，要求填充饱满，内部无空隙。两侧1.5米内涂2mm厚的防火涂料。1.2、对户内电缆桥架及电缆槽盒防火设施进行改造，对1号机不合格的防火设施进行拆除，共须拆除非标准防火8处，之后进行难燃槽盒防火安装，对2号机不满足要求之处进行完善。要求直线部分每50米必须安装一组难燃槽盒，对电缆分支三通（四通）处必须在任意两个（三个）方向安装电缆难燃槽盒，并针对现场实际进行安装。难燃槽盒内部采纳电缆防火包进行填充，要求填充饱满，内部无空隙。两侧1.5米内涂2mm厚的防火涂料。2、电缆夹层防火改造2.1、电缆夹层内部对1、2号机组电缆夹层进行物理分段隔离，安装防火墙进行隔断，墙宽不小于20CM，并在防火墙首尾两端两台机组间保留安全通道，安全通道采纳防火门进行隔断，防火门采纳耐火材料，物理隔离墙电缆穿墙处采纳防火板进行隔断，防火板内采纳阻燃泥进行密封。2.2、电缆夹层内部电缆进行整理，层间无用电缆进行清除，电缆出墙处及进入上方盘柜处1.5米内涂2mm厚的防火涂料。完善内部电缆阻燃分段，对破损地阻燃段进行修复，第2页共9页下载后可任意编辑各电缆分支处必须按要求安装防火分段。电缆穿墙处进行完善防火设施达到设计标准。3、电缆竖井改造对1、2号机炉电缆竖井防火隔断进行完善，完善后达到电缆竖井防火隔断标准，当竖井小于3米时，在竖井中部封堵;当竖井高小于7米大于3米时，在坚井的上下两端进行封堵，当高度大于7米时，应每隔7米进行一次封堵，竖井穿楼板时应先在穿楼板处进行封堵。合计共须安装物理隔断23处。（施工标准见图纸）。4、主厂区电缆沟改造4.1、主厂区电缆沟按规定在1、2机组之间应进行隔断，安装防火墙两...
