串联和并联(新课)VIP免费

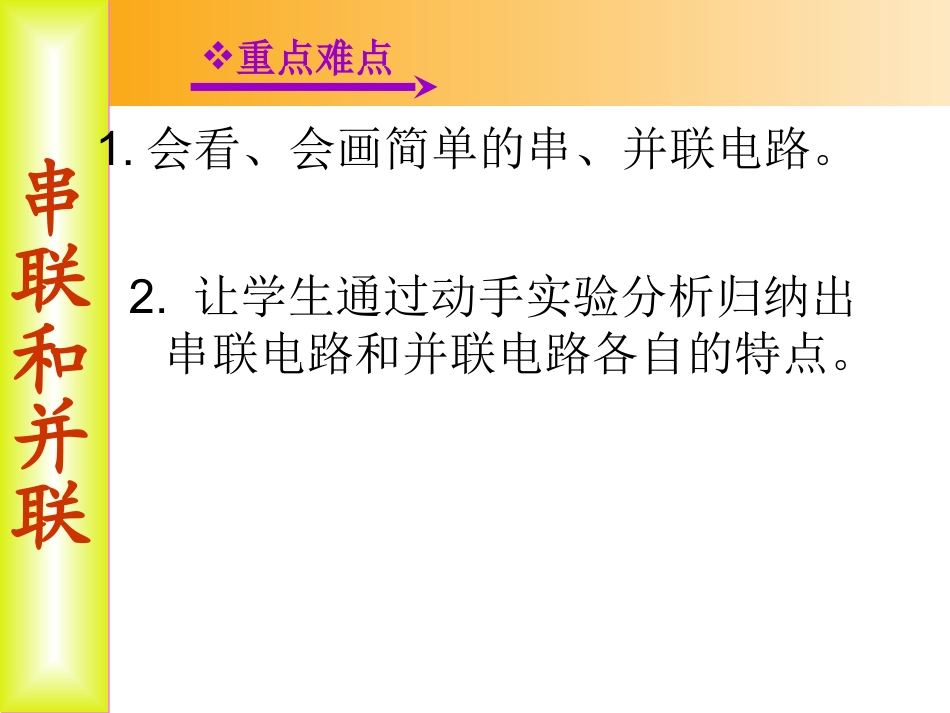

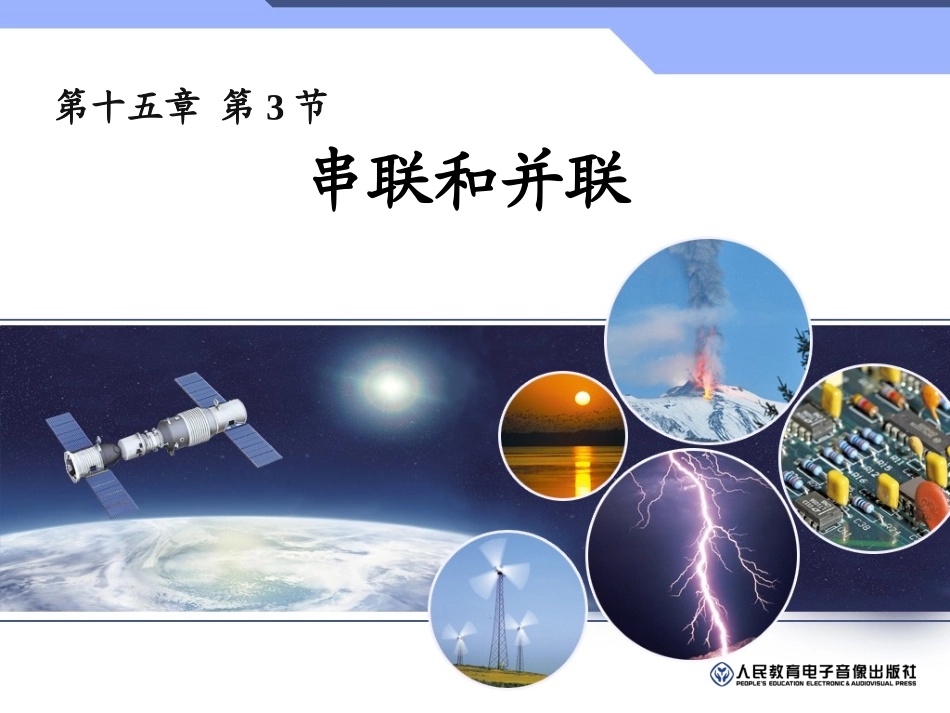

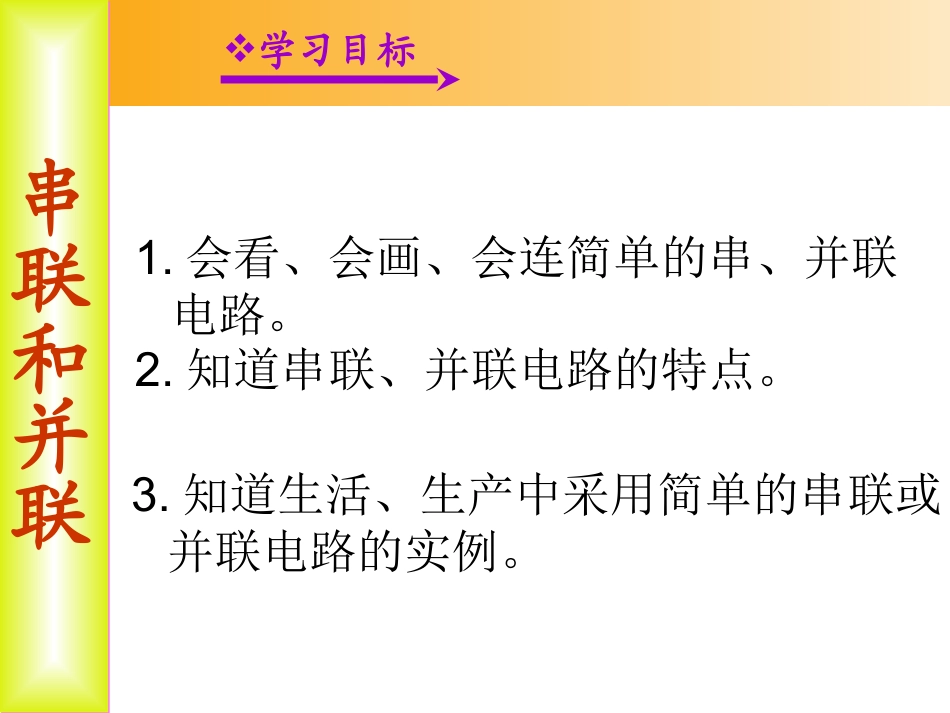

串联和并联第十五章第3节串联和并联串联和并联2.知道串联、并联电路的特点。1.会看、会画、会连简单的串、并联电路。3.知道生活、生产中采用简单的串联或并联电路的实例。学习目标串联和并联串联和并联2.让学生通过动手实验分析归纳出串联电路和并联电路各自的特点。1.会看、会画简单的串、并联电路。重点难点串联和并联串联和并联阅读课本P41文字内容与插图，了解串、并联电路的基本概念，并能简单识别电路。学生自学串联和并联串联和并联自学检测1.观察图甲电路，它是串联电路，还是并联，你判断的依据是什么？图甲（1）图甲是电路（2）依据是：串联两个灯泡依次相连，然后接到电路中。串联和并联串联和并联自学检测图乙1.观察图乙电路，它是串联电路，还是并联，你判断的依据是什么？（1）图甲是电路（2）依据是：两个小灯泡的两端分别连在一起，然后接到电路中。并联支路干路串联和并联串联和并联合作探究1.用笔画线代替导线，请将下列元件连接成一个电路，使两个小灯泡都能发光。有几种连接方法？分别是什么电路？演示想想做做：串联和并联串联和并联合作探究2.对照15.3-1电路图利用实验桌上的器材，连接一个串联电路。并思考连接电路应注意哪些问题。连接串联电路动手做一做：15.3-1注意事项1）连接电路时，开关一定要断开。2）连接电路后，要先检查电路，连接无误后，然后方可闭合开关。串联和并联串联和并联重点突破2）.连接好之后，要先检查一下电路连接，确认无误后方可闭合开关。断开讨论：3.连接电路时，应当注意哪些问题？1）.在连接电路的时候，开关一定要____。连接串联电路串联和并联串联和并联合作探究动手做一做，探究串联电路特点：1.检查你连的电路，无误后闭合开关，观察开关控制两个小灯泡发光的情况。2.多次改变开关接入电路中的位置，观察两个小灯泡的发光情况，想一想，在串联电路中，开关是怎样控制用电器的。在串联电路中，开关能控制所有的灯泡，改变开关的位置，开关仍然能控制所有的灯泡。连接串联电路闭合开关，两灯泡都发光，断开开关，两灯都不发光。串联和并联串联和并联合作探究4.在图15.3－3的电路中标出电流的流向，在串联电路中电流有几条路径？在串联电路中电流只有一条路径。3、你还有什么新的发现？串联电路中的用电器相互影响。连接串联电路串联和并联串联和并联即时练习1.根据电路图连接电路串联电路2.经常用来做装饰的“满天星”小彩灯，往往一个坏了，一串灯全都不亮，它们是联．串演示串联和并联串联和并联即时练习3.楼道里，科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开．利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开．若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）ABCD串联电路D串联和并联串联和并联串联电路并联电路连接特点用电器________用电器_______________电流路径只有___条至少有___条开关作用一个开关控制______________干路开关控制___________；支路开关只控制_______________用电器间关系______影响_____影响依次相连两端分别连在一起一所有的用电器相互课堂小结串联和并联串联和并联课外作业1.名师测控P37知识点一的内容。串联和并联串联和并联合作探究动手做一做：1.按照图15.3－4电路图连接一个并联电路。并联电路L2L1S1S2S串联和并联串联和并联合作探究动手做一做：2.对照图15.3－4电路图检查电路无误后，闭合开关，观察开关控制两个小灯泡发光的情况。多次闭合或断开不同的开关，观察小灯泡的发光情况并完成下列表格。并联电路SS1S2L1L2闭合闭合闭合断开闭合闭合闭合闭合断开闭合断开闭合亮亮不亮不亮亮亮亮不亮串联和并联串联和并联合作探究3.观察表格，你发现了什么？在并联电路中，干路的开关控制所有的用电器，支路的开关只能控制所在支路的用电器。用电器之间互不影响。串联和并联串联和并联合作探究4.根据图15.3－4的电路图，比较并在图上用箭头标出电流的路径。并联电路串联和并联串联和并联即时练习完成P43页第1、2题。串联和并联串联和并...
