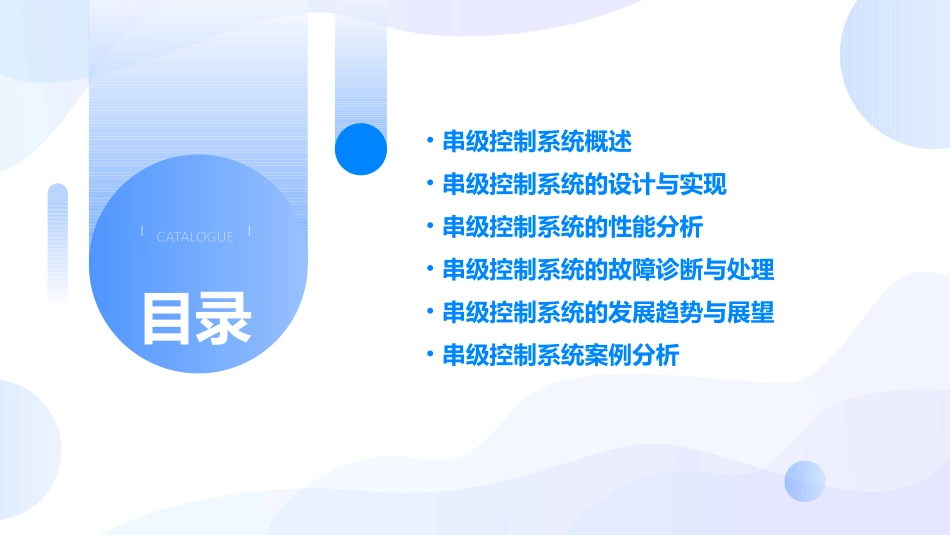

串级控制系统课件CATALOGUE目录•串级控制系统概述•串级控制系统的设计与实现•串级控制系统的性能分析•串级控制系统的故障诊断与处理•串级控制系统的发展趋势与展望•串级控制系统案例分析01串级控制系统概述定义：串级控制系统是一种多级控制系统，其中两个或更多的控制器串联在一起，每个控制器都控制一个特定的过程参数，以实现更精确的过程控制。特点提高系统控制精度和抗干扰能力；减小控制回路之间的耦合效应；增强系统对负荷变化的适应性。0102030405定义与特点负责控制主要的过程参数，接收来自传感器的测量信号，并输出控制信号给执行器。主控制器作为辅助控制器，负责控制与主要过程参数相关的次要参数，接收来自传感器的测量信号，并输出控制信号给执行器。副控制器用于检测过程参数的变化，并将测量信号传输给控制器。传感器接收来自控制器的控制信号，驱动调节机构以改变过程参数。执行器串级控制系统的基本组成用于控制温度、压力、流量等关键参数，确保产品质量和生产安全。化工生产过程用于控制锅炉水位、汽包压力等参数，提高机组效率和安全性。电力行业用于控制发酵罐的温度、pH值等参数，保证药品质量和产量。制药行业用于控制钢水温度、成分等参数，实现高效、低耗的冶炼过程。冶金行业串级控制系统的应用场景02串级控制系统的设计与实现控制器类型选择根据被控对象的特性，选择合适的控制器类型，如PID控制器、模糊控制器等。控制器参数整定根据系统性能要求，对控制器参数进行整定，以获得良好的控制效果。控制器结构调整根据系统复杂性和控制要求，对控制器结构进行适当调整，以满足实际控制需求。控制器设计030201明确副回路在系统中的作用，如减小扰动、提高系统响应速度等。副回路功能确定根据副回路功能要求，选择合适的副回路控制器。副回路控制器选择根据副回路控制效果，对副回路控制器参数进行整定，以优化系统性能。副回路参数整定副回路设计主回路功能确定明确主回路在系统中的作用，如保证主参数稳定、克服主要扰动等。主回路参数整定根据主回路控制效果，对主回路控制器参数进行整定，以优化系统性能。主回路控制器选择根据主回路功能要求，选择合适的主回路控制器。主回路设计系统调试在系统初步设计完成后，进行实际调试，检查系统各部分是否正常工作、控制效果是否达到预期。系统优化根据调试结果，对系统设计进行优化，提高系统性能、降低能耗等。系统调试与优化03串级控制系统的性能分析稳定性是控制系统的重要性能指标，它决定了系统在受到扰动后能否回到原始状态的能力。稳定性分析主要通过判断系统的极点和零点分布来进行，极点越靠近虚轴，系统越不稳定；零点越远离虚轴，对系统稳定性的影响越大。常见的稳定性判据有劳斯稳定判据和赫尔维茨稳定判据等。稳定性分析动态性能是指系统在输入信号作用下，系统输出的变化规律和响应速度。动态性能分析主要通过分析系统的传递函数来进行，包括上升时间、峰值时间、调节时间和超调量等指标。优化动态性能可以通过改变系统参数或增加额外的控制环节来实现。010203动态性能分析鲁棒性分析鲁棒性是指控制系统在存在不确定性和扰动的情况下，保持其稳定性和性能的能力。鲁棒性分析主要通过分析系统的灵敏度和抗干扰能力来进行，包括对参数变化的灵敏度和对外部扰动的抑制能力。提高系统的鲁棒性可以通过采用鲁棒控制策略，如H∞控制和鲁棒PID控制等来实现。04串级控制系统的故障诊断与处理通过观察系统运行时的各种参数、仪表和指示灯，判断是否存在异常。观察法逻辑分析法替换法程序检查法根据系统的工作原理和控制流程，结合故障现象进行逻辑分析，确定故障可能的原因。用正常的部件替换可能存在故障的部件，以确定故障是否由该部件引起。通过检查控制程序的执行情况，判断是否存在程序错误或逻辑错误。故障诊断方法定期对系统进行维护和检查，及时发现并处理潜在的故障。预防性维护在故障发生时，采取紧急措施，减小故障对系统的影响。应急处理对已发生的故障进行修复，恢复系统的正常运行。修复性维护针对经常发生的故障进行系统改进，提高系统的稳定性和可靠性。改进性维护故障处理策略...
