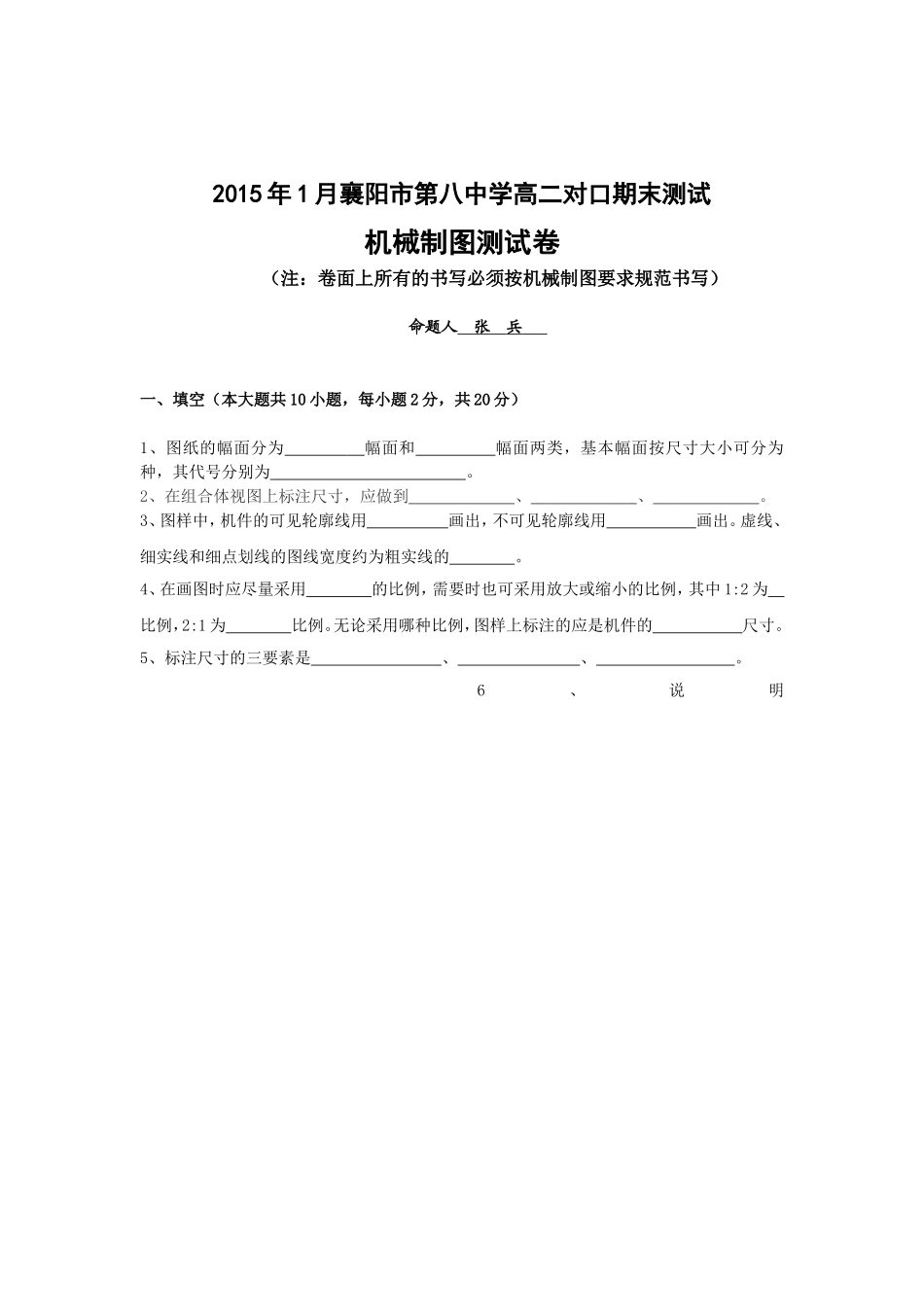

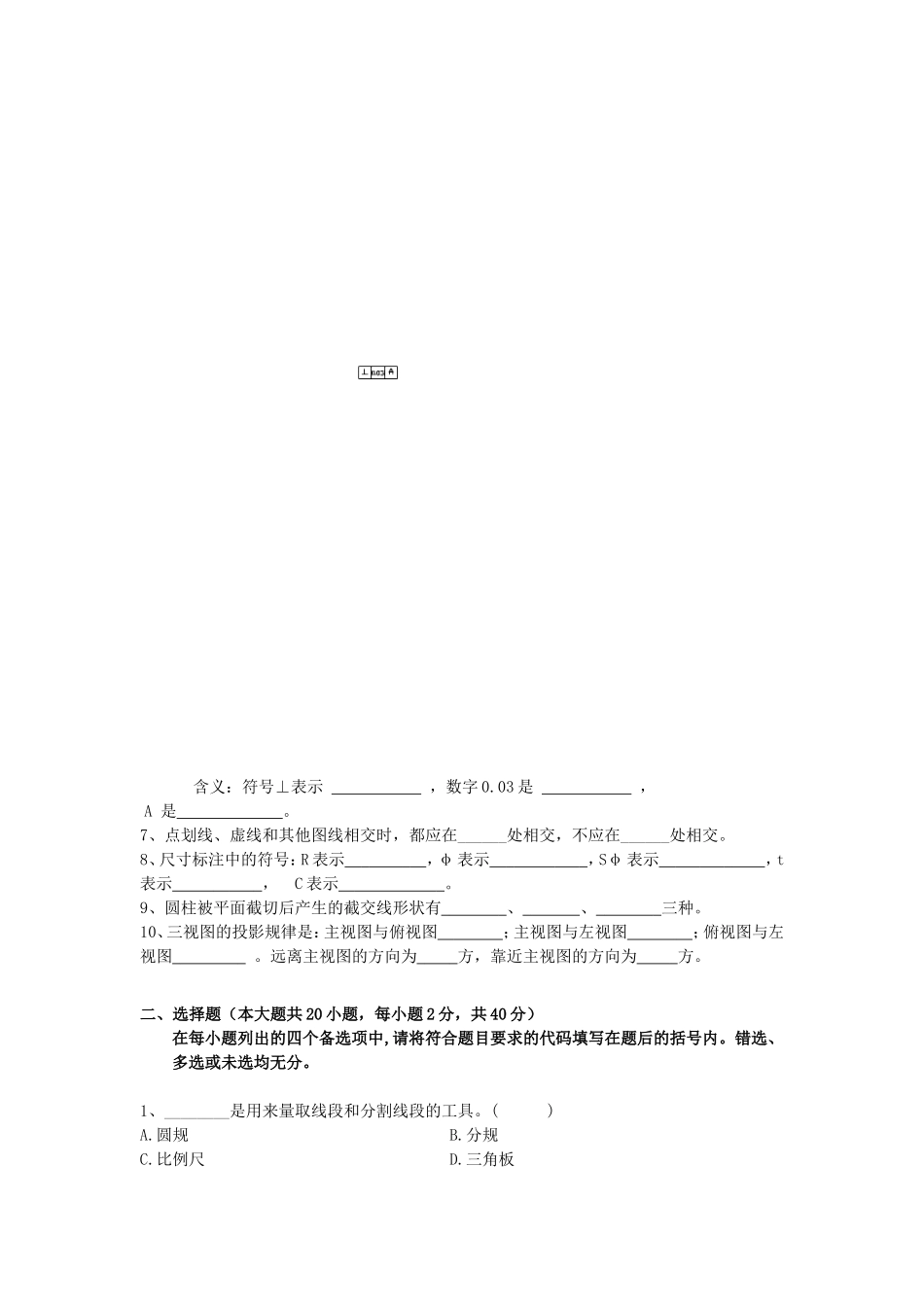

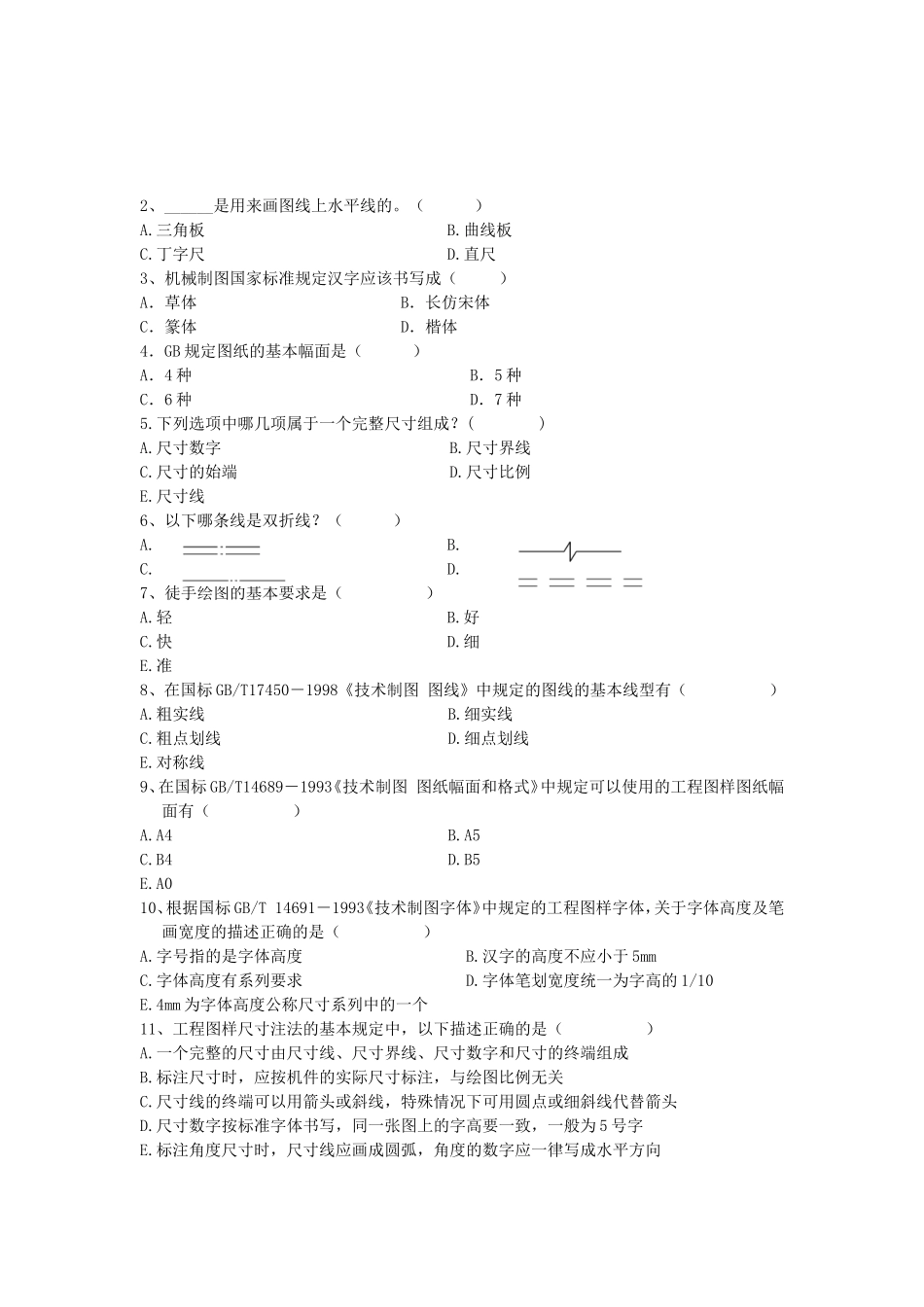

2015年1月襄阳市第八中学高二对口期末测试机械制图测试卷（注：卷面上所有的书写必须按机械制图要求规范书写）命题人张兵一、填空（本大题共10小题，每小题2分，共20分）1、图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为。2、在组合体视图上标注尺寸，应做到、、。3、图样中，机件的可见轮廓线用画出，不可见轮廓线用画出。虚线、细实线和细点划线的图线宽度约为粗实线的。4、在画图时应尽量采用的比例，需要时也可采用放大或缩小的比例，其中1:2为比例，2:1为比例。无论采用哪种比例，图样上标注的应是机件的尺寸。5、标注尺寸的三要素是、、。6、说明含义：符号⊥表示，数字0.03是，A是。7、点划线、虚线和其他图线相交时，都应在______处相交，不应在______处相交。8、尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示，C表示。9、圆柱被平面截切后产生的截交线形状有、、三种。10、三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图。远离主视图的方向为方，靠近主视图的方向为方。二、选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中,请将符合题目要求的代码填写在题后的括号内。错选、多选或未选均无分。1、________是用来量取线段和分割线段的工具。()A.圆规B.分规C.比例尺D.三角板2、______是用来画图线上水平线的。（）A.三角板B.曲线板C.丁字尺D.直尺3、机械制图国家标准规定汉字应该书写成（）A．草体B．长仿宋体C．篆体D．楷体4．GB规定图纸的基本幅面是（）A．4种B．5种C．6种D．7种5.下列选项中哪几项属于一个完整尺寸组成？()A.尺寸数字B.尺寸界线C.尺寸的始端D.尺寸比例E.尺寸线6、以下哪条线是双折线？（）A.B.C.D.7、徒手绘图的基本要求是（）A.轻B.好C.快D.细E.准8、在国标GB/T17450－1998《技术制图图线》中规定的图线的基本线型有（）A.粗实线B.细实线C.粗点划线D.细点划线E.对称线9、在国标GB/T14689－1993《技术制图图纸幅面和格式》中规定可以使用的工程图样图纸幅面有（）A.A4B.A5C.B4D.B5E.A010、根据国标GB/T14691－1993《技术制图字体》中规定的工程图样字体，关于字体高度及笔画宽度的描述正确的是（）A.字号指的是字体高度B.汉字的高度不应小于5mmC.字体高度有系列要求D.字体笔划宽度统一为字高的1/10E.4mm为字体高度公称尺寸系列中的一个11、工程图样尺寸注法的基本规定中，以下描述正确的是（）A.一个完整的尺寸由尺寸线、尺寸界线、尺寸数字和尺寸的终端组成B.标注尺寸时，应按机件的实际尺寸标注，与绘图比例无关C.尺寸线的终端可以用箭头或斜线，特殊情况下可用圆点或细斜线代替箭头D.尺寸数字按标准字体书写，同一张图上的字高要一致，一般为5号字E.标注角度尺寸时，尺寸线应画成圆弧，角度的数字应一律写成水平方向12、已知主、俯、左三视图，其正确的三视图是（）13、已知主、俯两视图，其正确的视图是（）14、下列尺寸正确标注的图形是()15、已知主、俯两视图，其正确的左视图是（）16、已知主观图和俯视图，正确的左视图是（）17、在尺寸标注中C2代表的倒角是（）。A、2×45°；B、2×30°；C、2×15°；D、2×6018、已知主观图和俯视图，正确的左视图是（）19、已知主、俯视图，选出正确的左视图（）。20、下列螺纹画法正确的是（）。三．组合体作图题（本大题共2小题，每小题10分，共20分）1、根据给出的视图，补画第三视图（或视图所缺的图线）。（1）、（2、）四、补全组合体的尺寸，尺寸数值按1∶1在图中量取后取整数（10分）五、补图中所缺的图线。（10分）
