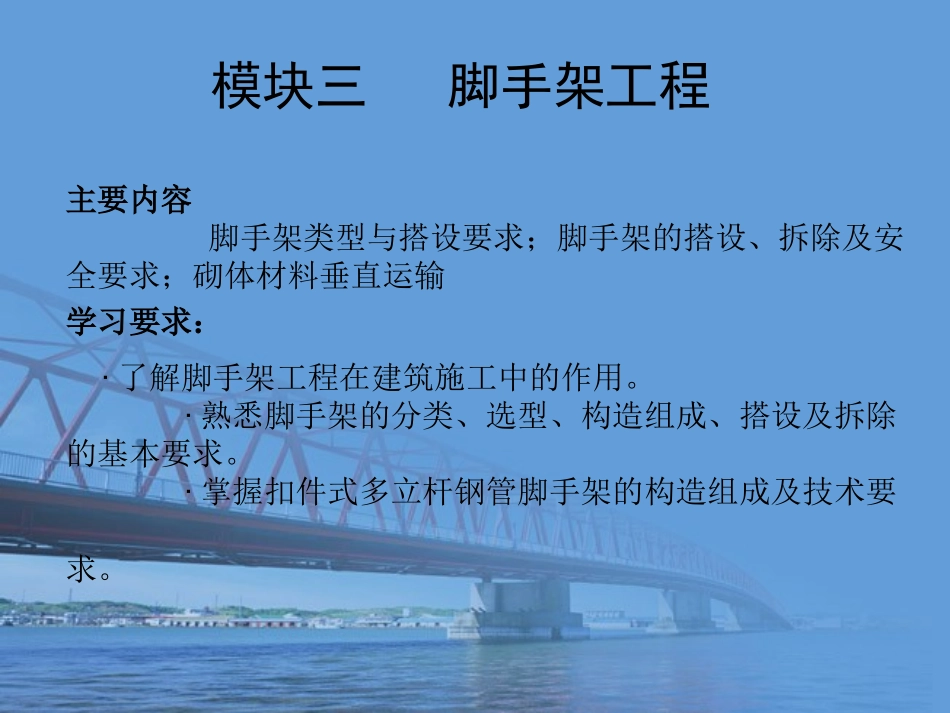

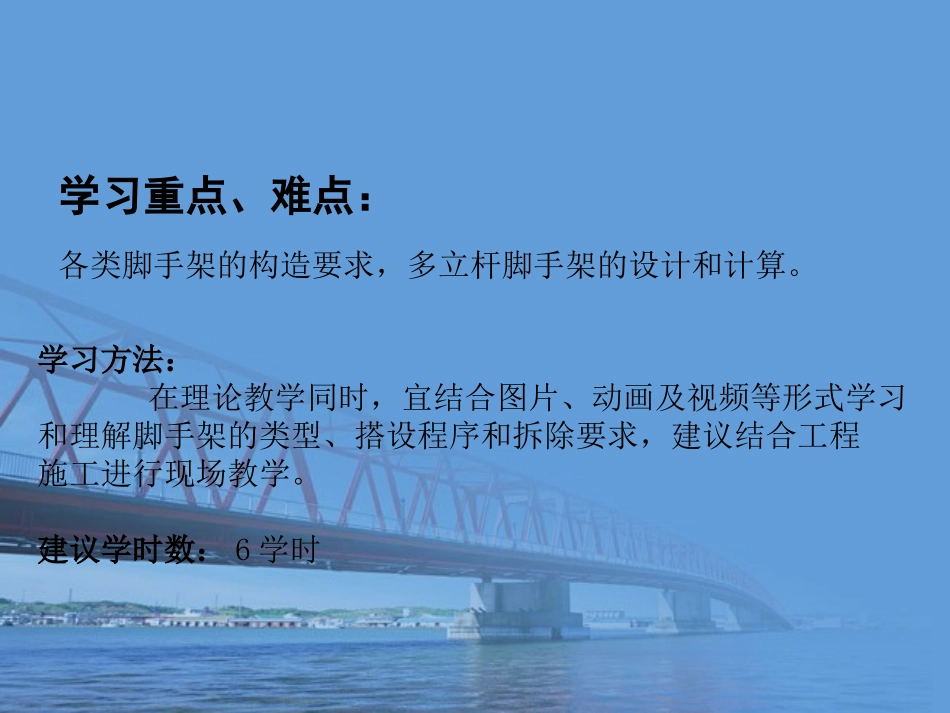

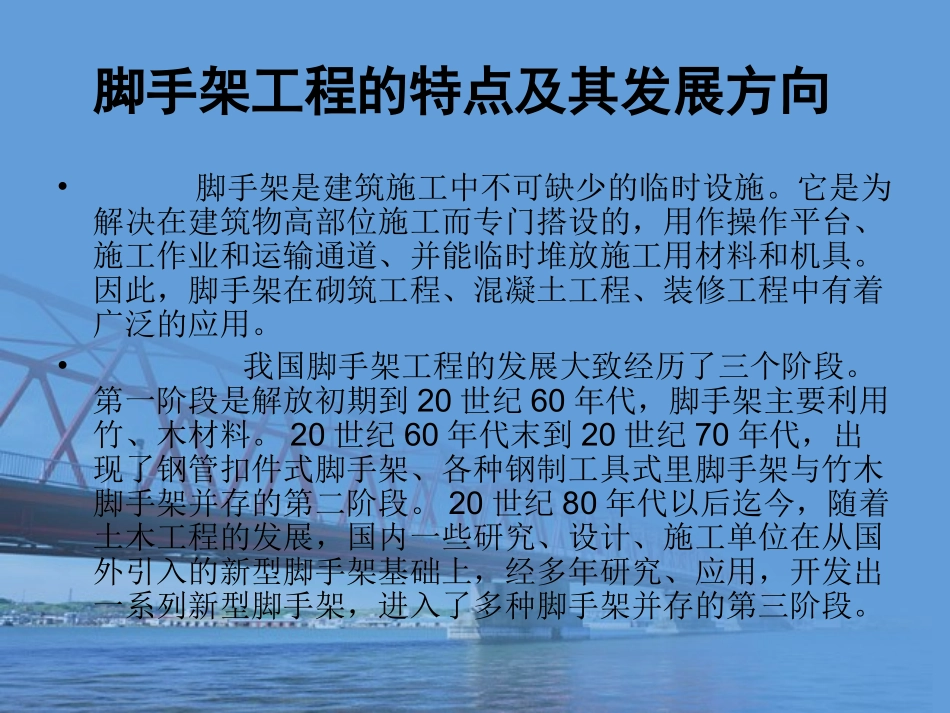

模块三脚手架工程主要内容脚手架类型与搭设要求；脚手架的搭设、拆除及安全要求；砌体材料垂直运输学习要求：·了解脚手架工程在建筑施工中的作用。·熟悉脚手架的分类、选型、构造组成、搭设及拆除的基本要求。·掌握扣件式多立杆钢管脚手架的构造组成及技术要求。各类脚手架的构造要求，多立杆脚手架的设计和计算。学习重点、难点：学习方法：在理论教学同时，宜结合图片、动画及视频等形式学习和理解脚手架的类型、搭设程序和拆除要求，建议结合工程施工进行现场教学。建议学时数：6学时脚手架工程的特点及其发展方向•脚手架是建筑施工中不可缺少的临时设施。它是为解决在建筑物高部位施工而专门搭设的，用作操作平台、施工作业和运输通道、并能临时堆放施工用材料和机具。因此，脚手架在砌筑工程、混凝土工程、装修工程中有着广泛的应用。•我国脚手架工程的发展大致经历了三个阶段。第一阶段是解放初期到20世纪60年代，脚手架主要利用竹、木材料。20世纪60年代末到20世纪70年代，出现了钢管扣件式脚手架、各种钢制工具式里脚手架与竹木脚手架并存的第二阶段。20世纪80年代以后迄今，随着土木工程的发展，国内一些研究、设计、施工单位在从国外引入的新型脚手架基础上，经多年研究、应用，开发出一系列新型脚手架，进入了多种脚手架并存的第三阶段。目前脚手架的发展趋势是采用金属制作的、具有多种功用的组合式脚手架，可以适用不同情况作业的要求。第一节脚手架的分类•脚手架可根据与施工对象的位置关系，支承特点、结构形式以及使用的材料等划分为多种类型。•一.按照与建筑物的位置关系划分：•1.外脚手架：外脚手架沿建筑物外围从地面搭起，既用于外墙砌筑，又可用于外装饰施工。其主要形式有多立杆式、框式、桥式等。多立杆式应用最广，框式次之。桥式应用最少。•2.里脚手架：里脚手架搭设于建筑物内部，每砌完一层墙后，即将其转移到上一层楼面，进行新的一层砌体砌筑，它可用于内外墙的砌筑和室内装饰施工。里脚手架用料少，但装拆频繁，故要求轻便灵活，装拆方便。其结构型式有折叠式、支柱式和门架式等多种。二.按照支承部位和支承方式划分：•1.落地式：搭设（支座）在地面、楼面、屋面或其他平台结构之上的脚手架。•2.悬挑式：采用悬挑方式支固的脚手架，其挑支方式又有以下3种。1.架设于专用悬挑梁上；2.架设于专用悬挑三角桁架上；3.架设于由撑拉杆件组合的支挑结构上。其支挑结构有斜撑式斜拉式拉撑式和顶固式等多种。•3.附墙悬挂脚手架:在上部或中部挂设于墙体挑挂件上的定型脚手架。•4.悬吊脚手架:悬吊于悬挑梁或工程结构之下的脚手架。•5.附着升降脚手架（简称“爬架”）：附着于工程结构依靠自身提升设备实现升降的悬空脚手架。•6.水平移动脚手架:带行走装置的脚手架或操作平台架。•三.按其所用材料分为:木脚手架、竹脚手架和金属脚手架；•四.按其结构形式分为:多立杆式、碗扣式、门型、方塔式、附着式升降脚手架及悬吊式脚手架等。第二节外脚手架一、扣件式钢管脚手架1.构造要求2.扣件式钢管脚手架的搭设要求扣件式钢管脚手架是属于多立杆式外脚手架中的一种。其特点是：杆配件数量少；装卸方便，利于施工操作；搭设灵活，能搭设高度大；坚固耐用，使用方便。多立杆式外脚手架由立杆、大横杆、小横杆、斜撑、脚手板等组成。其特点是每步架高可根据施工需要灵活布置，取材方便，钢、木、竹等均可应用。多立杆式脚手架分为双排式和单排式两种形式。双排式沿外墙侧设两排立杆，小横杆两端支承在内外二排立杆上，多、高层房屋均可采用，当房屋高度超过50m时，需专门设计。单排式沿墙外侧仅设一排立杆，其小横杆与大横杆连接，另一端承在墙上，仅适用于荷载较小，高度较低（＜＝25m，墙体有一定强度的多层房屋。）如图3-1所示。图3-1多立杆式脚手架a)立面；b)侧面（双排）；c)侧面（单排）1—立杆；2—大横杆；3—小横杆；4—脚手板；5—栏杆；6—抛撑；7—斜撑（剪刀撑）；8—墙体1.构造要求•扣件式脚手架是由标准的钢管杆件和特制扣件组成的脚手架骨架与脚手板、防护构件、连墙件等组成的，是目前最常用的一种脚手架。•(1)钢管杆件•钢管杆件包括...
