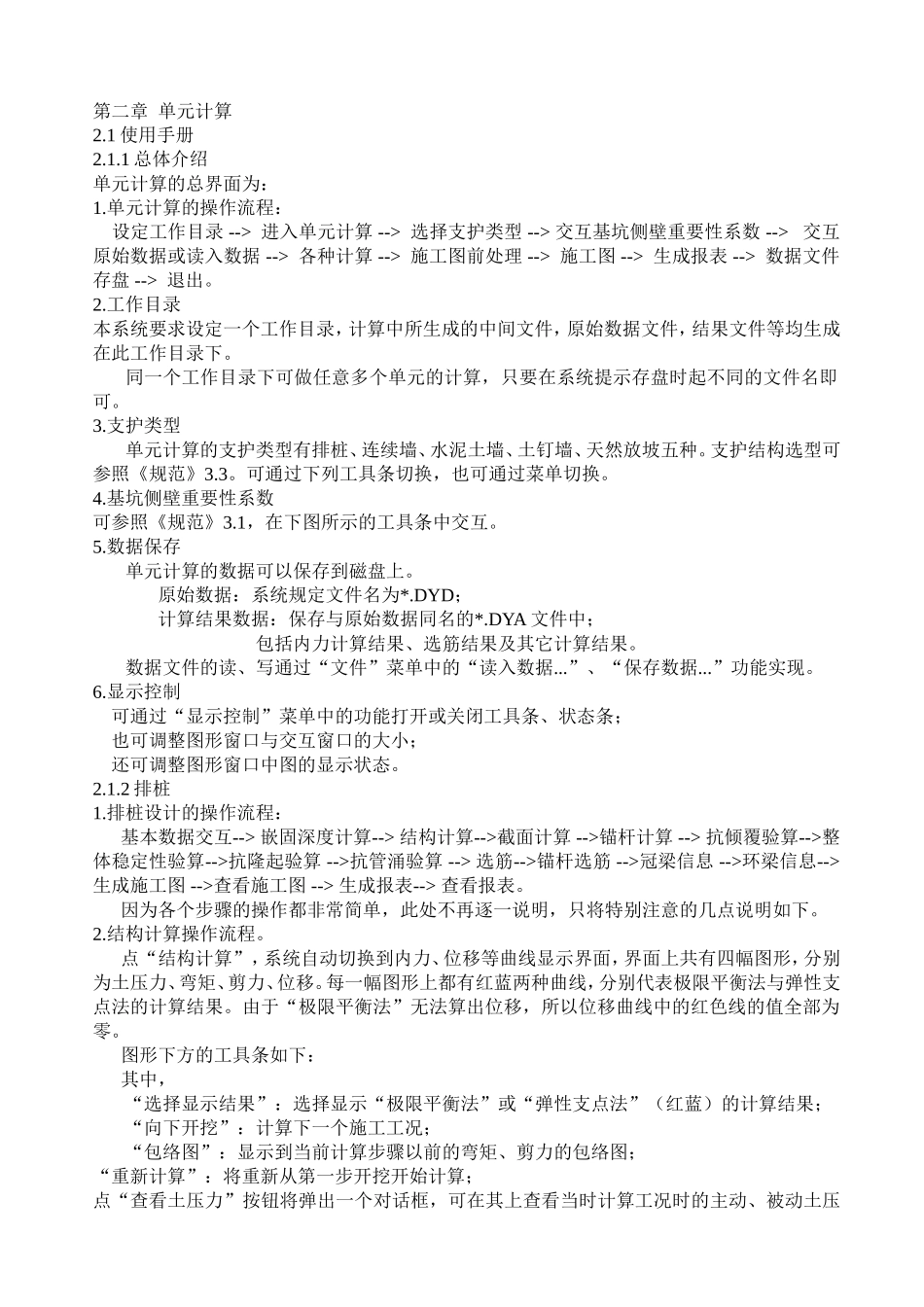

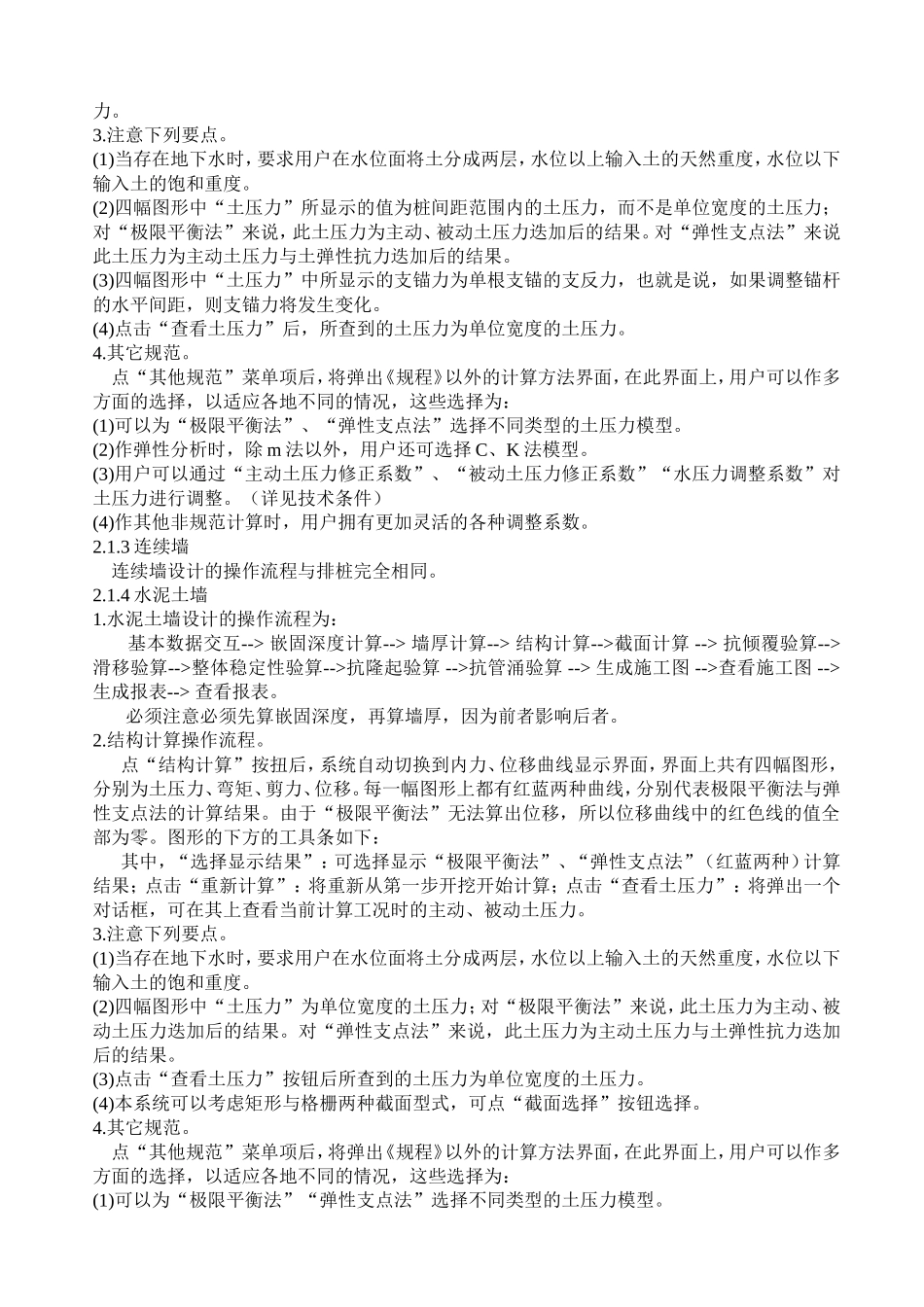

第二章单元计算2.1使用手册2.1.1总体介绍单元计算的总界面为：1.单元计算的操作流程：设定工作目录-->进入单元计算-->选择支护类型-->交互基坑侧壁重要性系数-->交互原始数据或读入数据-->各种计算-->施工图前处理-->施工图-->生成报表-->数据文件存盘-->退出。2.工作目录本系统要求设定一个工作目录，计算中所生成的中间文件，原始数据文件，结果文件等均生成在此工作目录下。同一个工作目录下可做任意多个单元的计算，只要在系统提示存盘时起不同的文件名即可。3.支护类型单元计算的支护类型有排桩、连续墙、水泥土墙、土钉墙、天然放坡五种。支护结构选型可参照《规范》3.3。可通过下列工具条切换，也可通过菜单切换。4.基坑侧壁重要性系数可参照《规范》3.1，在下图所示的工具条中交互。5.数据保存单元计算的数据可以保存到磁盘上。原始数据：系统规定文件名为*.DYD；计算结果数据：保存与原始数据同名的*.DYA文件中；包括内力计算结果、选筋结果及其它计算结果。数据文件的读、写通过“文件”菜单中的“读入数据...”、“保存数据...”功能实现。6.显示控制可通过“显示控制”菜单中的功能打开或关闭工具条、状态条；也可调整图形窗口与交互窗口的大小；还可调整图形窗口中图的显示状态。2.1.2排桩1.排桩设计的操作流程：基本数据交互-->嵌固深度计算-->结构计算-->截面计算-->锚杆计算-->抗倾覆验算-->整体稳定性验算-->抗隆起验算-->抗管涌验算-->选筋-->锚杆选筋-->冠梁信息-->环梁信息-->生成施工图-->查看施工图-->生成报表-->查看报表。因为各个步骤的操作都非常简单，此处不再逐一说明，只将特别注意的几点说明如下。2.结构计算操作流程。点“结构计算”，系统自动切换到内力、位移等曲线显示界面，界面上共有四幅图形，分别为土压力、弯矩、剪力、位移。每一幅图形上都有红蓝两种曲线，分别代表极限平衡法与弹性支点法的计算结果。由于“极限平衡法”无法算出位移，所以位移曲线中的红色线的值全部为零。图形下方的工具条如下：其中，“选择显示结果”：选择显示“极限平衡法”或“弹性支点法”（红蓝）的计算结果；“向下开挖”：计算下一个施工工况；“包络图”：显示到当前计算步骤以前的弯矩、剪力的包络图；“重新计算”：将重新从第一步开挖开始计算；点“查看土压力”按钮将弹出一个对话框，可在其上查看当时计算工况时的主动、被动土压力。3.注意下列要点。(1)当存在地下水时，要求用户在水位面将土分成两层，水位以上输入土的天然重度，水位以下输入土的饱和重度。(2)四幅图形中“土压力”所显示的值为桩间距范围内的土压力，而不是单位宽度的土压力；对“极限平衡法”来说，此土压力为主动、被动土压力迭加后的结果。对“弹性支点法”来说此土压力为主动土压力与土弹性抗力迭加后的结果。(3)四幅图形中“土压力”中所显示的支锚力为单根支锚的支反力，也就是说，如果调整锚杆的水平间距，则支锚力将发生变化。(4)点击“查看土压力”后，所查到的土压力为单位宽度的土压力。4.其它规范。点“其他规范”菜单项后，将弹出《规程》以外的计算方法界面，在此界面上，用户可以作多方面的选择，以适应各地不同的情况，这些选择为：(1)可以为“极限平衡法”、“弹性支点法”选择不同类型的土压力模型。(2)作弹性分析时，除m法以外，用户还可选择C、K法模型。(3)用户可以通过“主动土压力修正系数”、“被动土压力修正系数”“水压力调整系数”对土压力进行调整。（详见技术条件）(4)作其他非规范计算时，用户拥有更加灵活的各种调整系数。2.1.3连续墙连续墙设计的操作流程与排桩完全相同。2.1.4水泥土墙1.水泥土墙设计的操作流程为：基本数据交互-->嵌固深度计算-->墙厚计算-->结构计算-->截面计算-->抗倾覆验算-->滑移验算-->整体稳定性验算-->抗隆起验算-->抗管涌验算-->生成施工图-->查看施工图-->生成报表-->查看报表。必须注意必须先算嵌固深度，再算墙厚，因为前者影响后者。2.结构计算操作流程。点“结构计算”按扭后，系统自动切换到内力、位移曲线显示界面，界面上共有四幅图形，分别为土压力、弯矩、剪力、位移。每一幅图形上都有红蓝两种曲线，分别代表...
