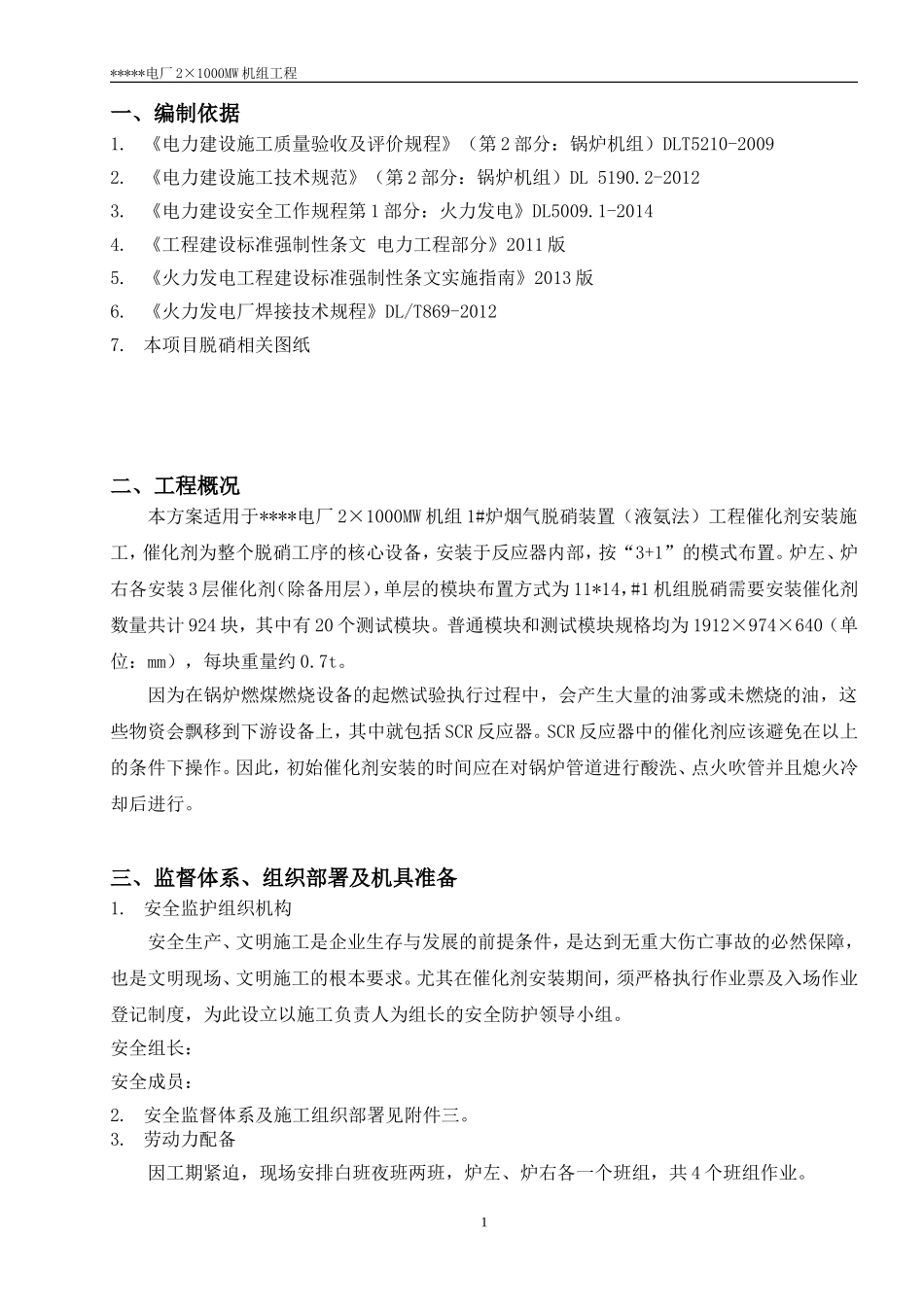

*****电厂2×1000MW机组工程目录一、编制依据......................................................1二、工程概况......................................................1三、监督体系、组织部署及机具准备..................................1四、施工步骤及技术要求............................................2五、成品保护、强条、质量标准及通病防治............................5六、安全施工措施..................................................5七、文明施工措施..................................................6八、环境保护措施..................................................7九、应急处置措施..................................................8十、附件..........................................................91*****电厂2×1000MW机组工程一、编制依据1.《电力建设施工质量验收及评价规程》（第2部分：锅炉机组）DLT5210-20092.《电力建设施工技术规范》（第2部分：锅炉机组）DL5190.2-20123.《电力建设安全工作规程第1部分：火力发电》DL5009.1-20144.《工程建设标准强制性条文电力工程部分》2011版5.《火力发电工程建设标准强制性条文实施指南》2013版6.《火力发电厂焊接技术规程》DL/T869-20127.本项目脱硝相关图纸二、工程概况本方案适用于****电厂2×1000MW机组1#炉烟气脱硝装置（液氨法）工程催化剂安装施工，催化剂为整个脱硝工序的核心设备，安装于反应器内部，按“3+1”的模式布置。炉左、炉右各安装3层催化剂（除备用层），单层的模块布置方式为11*14，#1机组脱硝需要安装催化剂数量共计924块，其中有20个测试模块。普通模块和测试模块规格均为1912×974×640（单位：mm），每块重量约0.7t。因为在锅炉燃煤燃烧设备的起燃试验执行过程中，会产生大量的油雾或未燃烧的油，这些物资会飘移到下游设备上，其中就包括SCR反应器。SCR反应器中的催化剂应该避免在以上的条件下操作。因此，初始催化剂安装的时间应在对锅炉管道进行酸洗、点火吹管并且熄火冷却后进行。三、监督体系、组织部署及机具准备1.安全监护组织机构安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是文明现场、文明施工的根本要求。尤其在催化剂安装期间，须严格执行作业票及入场作业登记制度，为此设立以施工负责人为组长的安全防护领导小组。安全组长：安全成员：2.安全监督体系及施工组织部署见附件三。3.劳动力配备因工期紧迫，现场安排白班夜班两班，炉左、炉右各一个班组，共4个班组作业。2*****电厂2×1000MW机组工程工种人数任务备注施工班长4负责指挥施工技术员1负责技术支持安全监护2负责现场安全监护安装工40负责现场安装作业焊工8配合进行焊接作业电工2负责现场照明及用电起重工4负责起重指挥架子工6配合搭拆脚手架4.机具配备名称数量备注3t液压推车2台负荷试验合格2t电动葫芦4台负荷试验合格2t手动葫芦8台负荷试验合格电动葫芦2台负荷试验合格500mm水平尺2把经校验合格5M钢卷尺4把经校验合格50M钢卷尺2把经校验合格橇棍6根电焊机4台5.施工计划炉左、炉右各安排两个班组24小时轮班作业，预计每周安装一层催化剂模块，22天左右完成#1机组催化剂安装。四、施工步骤及技术要求1.催化剂安装流程如下安装前检查3*****电厂2×1000MW机组工程2.作业前检查与准备工作1)催化剂安装之前要先进行反应器的检查，查验反应器内部规格，要准确确认：如将模块全部安装，是否符合规格。2)查看一下模块的位置和大小，确认一下安装模块时，是否会有问题发生。3)事先要检查一下各种机械是否正常工作。4)其他反应器内、外部，与安装脱硝设备无关的零件及工具应收拾保管好。5)事先做好搬运催化剂所用的小车，待催化剂吊装至平台后，利用小车将催化剂运至反应器催化剂安装入口。6)催化剂安装之前，先在反应器内部安装好做行车梁用的工字钢，然后在行车梁上悬挂猫头吊。7)确认进口烟道的焊接工作已经完成并且没有雨水渗漏进烟道中。8)确认烟道及反应器中的杂物、垃圾等物已经清除干净。9)确认与催化剂支撑有关的部分焊接和打磨工作已经完成...
