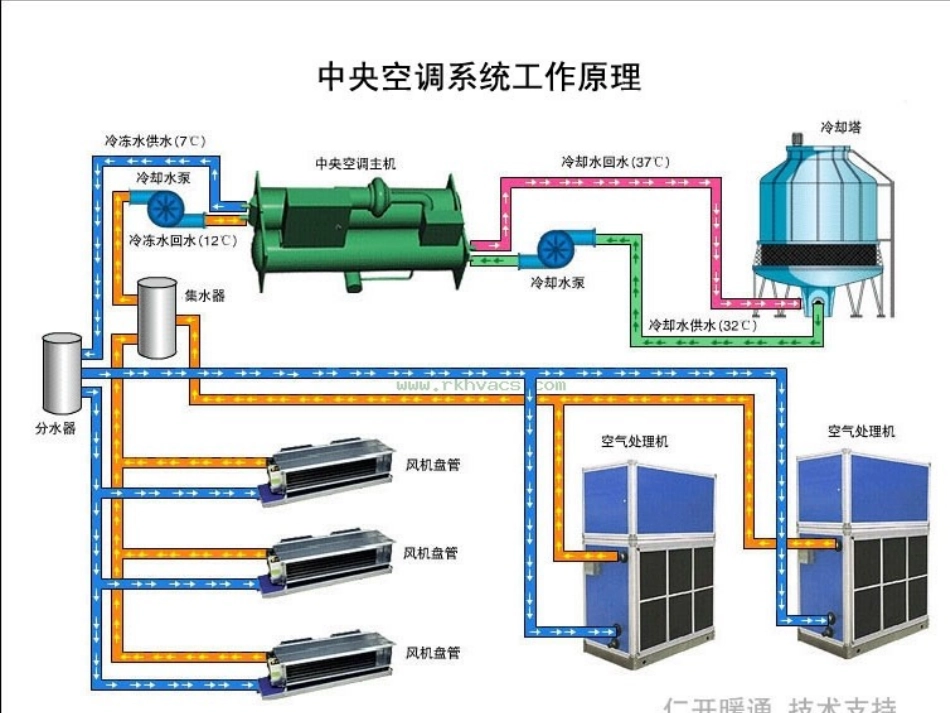

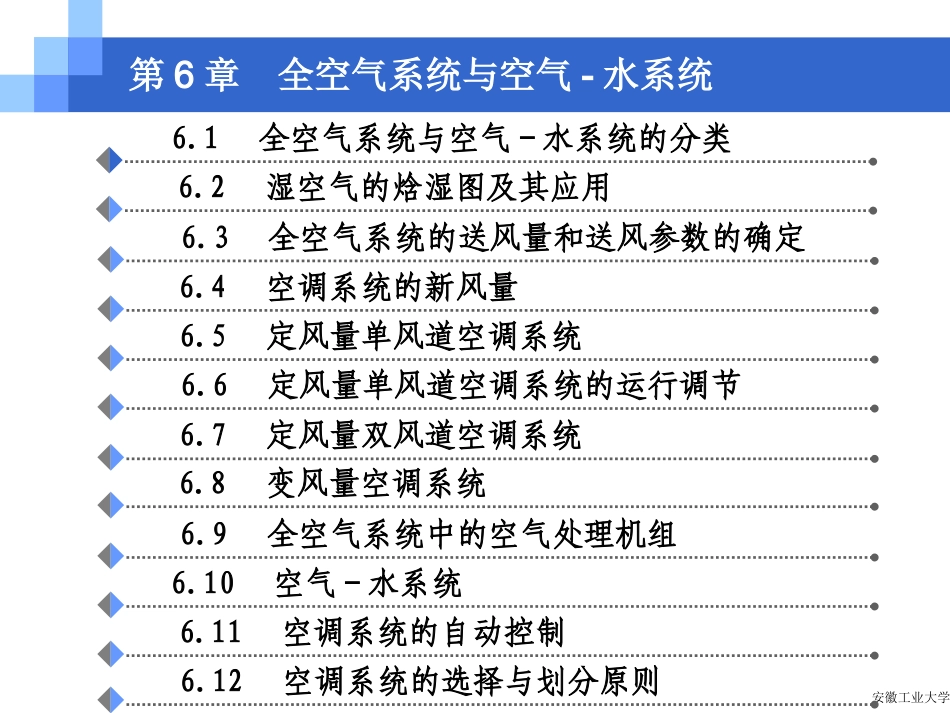

暖通空调HVAC第二版建筑工程学院建环系安徽工业大学第6章全空气系统与空气-水系统6.1全空气系统与空气-水系统的分类6.2湿空气的焓湿图及其应用6.3全空气系统的送风量和送风参数的确定6.4空调系统的新风量6.5定风量单风道空调系统6.6定风量单风道空调系统的运行调节6.7定风量双风道空调系统6.8变风量空调系统6.9全空气系统中的空气处理机组6.10空气-水系统6.11空调系统的自动控制6.12空调系统的选择与划分原则安徽工业大学6.1.1全空气系统全空气系统：完全由空气来担负房间冷、热负荷的系统，常称为集中空调系统单送风参数系统（单风道系统）机房内空气处理机组只处理出一种送风参数（温、湿度），供一个房间或多个区域应用双（多）送风参数系统机房内空气处理机组处理出两种（或多种）不同参数（温、湿度），供多个区域或房间应用双风管系统：送出两种不同参数空气并按一定比例混合送人房间多区系统：在机房内混合后在送入各个房间安徽工业大学6.1.1.2按送风量是否恒定分类定风量系统送风量恒定变风量系统送风量根据室内要求变化全新风系统（直流式系统）全部采用室外新鲜空气再循环式系统（封闭式系统）全部采用再循环空气回风式系统（混合式系统）采用部分新鲜空气和室内回风混合安徽工业大学6.1.2空气-水系统空气-水系统：由空气和水共同来承担房间冷、热负荷的系统系统分类（根据在房间内的末端设备形式）：空气-水风机盘管系统空气-水诱导器系统空气-水辐射板系统安徽工业大学6.2.1湿空气的焓湿图焓湿图上的等值参数线：等焓（h）线等含湿量（d）线等干球温度（t）线等相对湿度（φ）线等湿球温度（twb）线等水蒸气分压力（pw）线热湿比（ε）方向线已知两个独立参数，可以确定其他参数安徽工业大学6.2.2焓湿图上过程线的物理意义空气状态变化过程：0-1：冷却去湿过程0-2：干冷却过程0-3：冷却加湿过程0-4：等焓加湿过程0-5：等温加湿过程0-6：升温加湿过程0-7：加热过程0-8：去湿增焓过程0-9：去湿减焓过程安徽工业大学6.2.3焓湿图的应用已知两种状态空气按比例混合求混合状态参数已知：空气A的温湿度为25℃、55%，空气量；空气B的干、湿球温度为30℃、25℃，空气量；当地大气压为101.3kPa。求：混合状态点的参数求解思路：1、在焓湿图上画出A、B点，并查出其它参数2、按混合比例确定混合状态点C，在焓湿图上查出C点的参数或按A、B的比焓和流量来确定C点的参数skgMA/3skgMB/25/2)/(/BAAMMMCBACkgkJhC/2.625/)276353(℃275/)230325(Ct安徽工业大学6.2.3焓湿图的应用已知一状态点和热湿比求另一状态点已知：空气A的温湿度为25℃、55%，求沿热湿比ε=10000kJ/kg的过程线到达A点的另一空气状态点。（1）该空气状态饱和状态接近95%；（2）该空气状态的温度比A的温度低9℃求解思路：通过A点引一平行于ε=10000kJ/kg的直线（过程线）（1）过程线与φ=95%等相对湿度线的交点即为所求状态点（2）过程线与t=16℃等温线的交点即为所求状态点安徽工业大学6.3全空气系统的送风量和送风参数的确定夏季送风量的确定全热平衡显热平衡湿平衡RSCSShMQhMSRCShhQMRpSSCSpStcMQtcM,)(,SRpSCSttcQM331010RSWSSdMMdM)1000SRWSddMM安徽工业大学6.3全空气系统的送风量和送风参数的确定夏季送风参数的确定工程上常根据送风温差来确定送风状态点舒适性空调和要求不严格的工艺性空调，采用较大送风温差《规范》规定•送风口高度≤5m，温差≤10℃•送风口高度＞5m，温差≤15℃•送风量≥5h-1露点送风（机器露点）wcSRSRMQddhh1000安徽工业大学6.3全空气系统的送风量和送风参数的确定冬季送风量和送风参数的确定全年应用的全空气系统冬季送风量可以与夏季相同，也可以与夏季不同，取较大的送风温差和较小的风量pSShRScMQtt,)(,SRpSCSttcQM安徽工业大学例题某空调房间室内全热冷负荷为75kW，湿负荷为8.6g/s，室内状态点为25℃...
