汽车电动座椅系统VIP免费

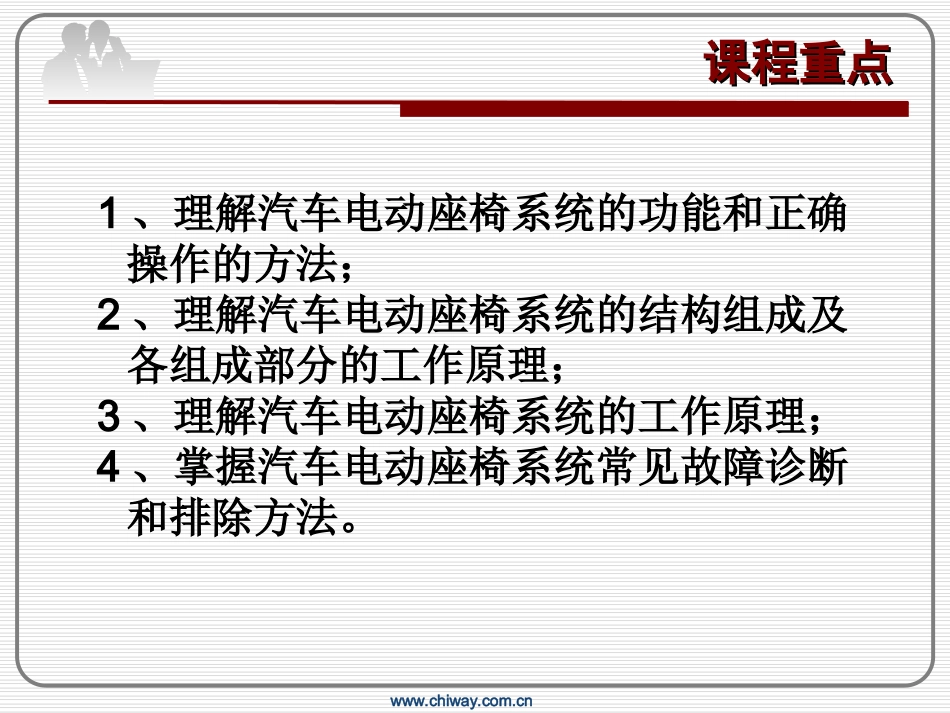

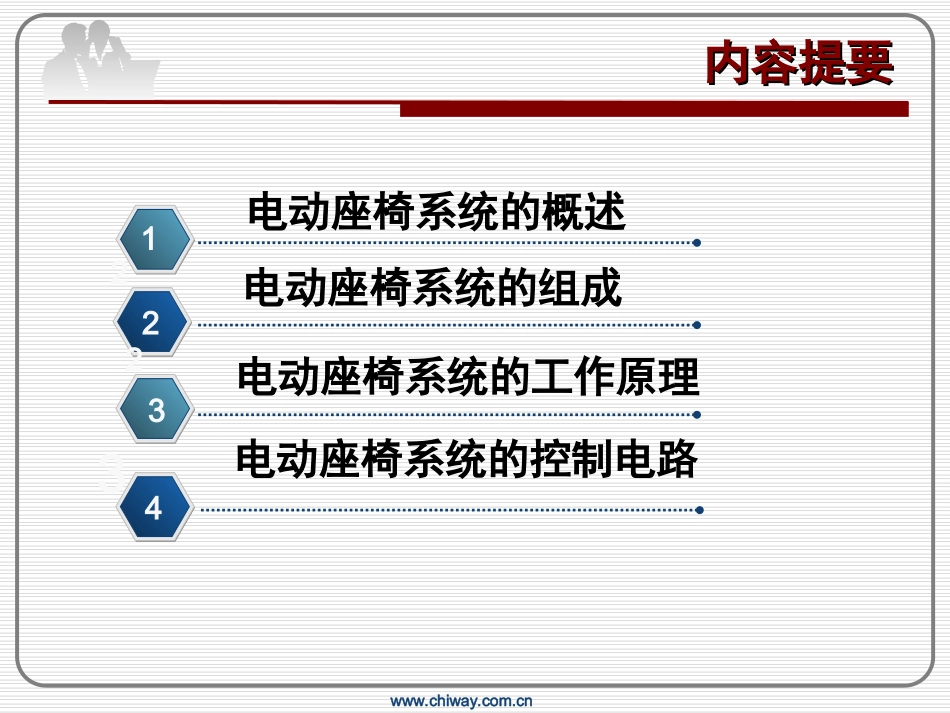

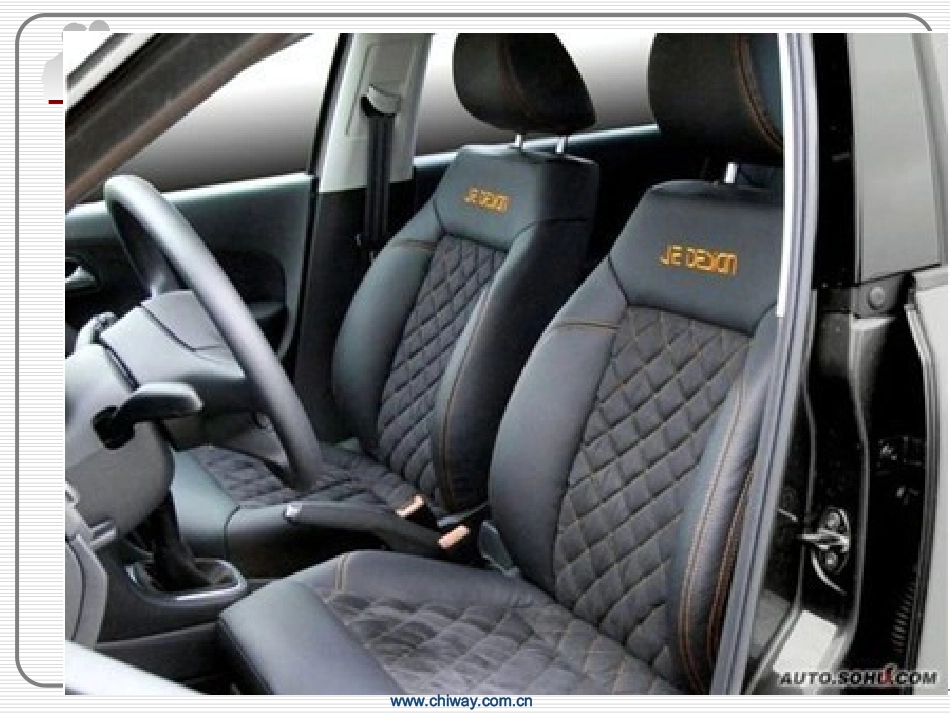

www.chiway.com.cn内容提要内容提要124323电动座椅系统的组成电动座椅系统的工作原理电动座椅系统的概述24电动座椅系统的控制电路www.chiway.com.cn课程重点课程重点1、理解汽车电动座椅系统的功能和正确操作的方法；2、理解汽车电动座椅系统的结构组成及各组成部分的工作原理；3、理解汽车电动座椅系统的工作原理；4、掌握汽车电动座椅系统常见故障诊断和排除方法。观察下图观察下图,,看一看汽车座椅与日常生活中的座椅有何不同？看一看汽车座椅与日常生活中的座椅有何不同？www.chiway.com.cnwww.chiway.com.cn电动座椅系统的概述1、作用：为驾驶者提供便于操作、舒适而又安全的驾驶位置。2、座椅的组成部分：座垫、靠背、头枕、腰垫3、电动座椅前后方向的调节量一般为100-160mm,上下方向的调节量约为30-50mm.汽车座椅的作用是什么？www.chiway.com.cn电动座椅由电动机、控制开关（电控系统）、传动装置和座椅调节器等组成。座椅电机控制开关电动座椅系统的组成22、电动座椅的控制电路、电动座椅的控制电路通过电动座椅调节开关，即可完成不同的调节功能，如电动座椅前端上、下调节电动座椅的组成及结构电动座椅的组成及结构电动座椅的功能电动座椅的功能电动座椅可分为四方向、六方向、八方向和十方向等。图图4-184-18种调节功能的电动座椅种调节功能的电动座椅1—1—前后滑动调节前后滑动调节2—2—后部上下调节后部上下调节3—3—前部上下调节前部上下调节4—4—靠背倾斜调节靠背倾斜调节5—5—头枕前后调节头枕前后调节6—6—侧背支撑调节侧背支撑调节7—7—腰部支撑调节腰部支撑调节8—8—头枕上下调节头枕上下调节思考：十方向调节有哪些功能？www.chiway.com.cn1、电动机的控制原理电动座椅中使用的电机一般为永磁式双向直流电动机，为防止电机过载，电机内一般都装有断路器。电动座椅系统的工作原理传动机构由变速器、软轴、螺旋千斤顶及蜗轮蜗杆机构组成，如图4-3和图4-4所示。22、、传动机构传动机构图图4-34-3电动座椅的电机及软轴电动座椅的电机及软轴1—1—驱动软轴驱动软轴2—2—电动机电动机3—3—托架托架电动座椅的调节分为：高度调整机构由蜗杆轴、蜗轮、心轴等组成，如图4-5所示。图图4-54-5座椅的高度调整机构座椅的高度调整机构1—1—铣平面铣平面2—2—止推垫片止推垫片3—3—心轴心轴4—4—蜗轮蜗轮5—5—挠性驱动蜗杆轴挠性驱动蜗杆轴滑动调整机构由蜗杆、蜗轮、齿条、导轨等组成，如图4-6所示。图图4-64-6座椅的滑动调整机构座椅的滑动调整机构1—1—支撑及导向元件支撑及导向元件2—2—导轨导轨3—3—齿条齿条4—4—蜗轮蜗轮5—5—反馈信号电位计反馈信号电位计6—6—调整电动机调整电动机靠背倾斜调节机构主要由铰链销钉、链轮、内齿轮（30个齿）、外齿轮（29个齿）、电动机等组成，如图4-7所示。图图4-74-7座椅靠背的调整机构座椅靠背的调整机构其工作情况如图4-8所示。图图4-84-8靠背倾斜调节靠背倾斜调节腰部支撑调节机构主要由电动机、螺母、扭力弹簧、压板等组成，如图4-9所示，其工作情况如图4-10所示。图图4-94-9腰部支撑调节机构的结构腰部支撑调节机构的结构头枕高度调节机构主要由电动机、外壳、螺杆及固装在座椅靠背框架上的轴等组成，如图4-11所示。图图4-114-11头枕高度调节机构头枕高度调节机构图4-12所示为本田雅阁轿车的电动座椅开关示意图。（（33）座椅开关）座椅开关图图4-124-12本田雅阁轿车的电动座椅开关示意图本田雅阁轿车的电动座椅开关示意图11、、6—6—座椅插座座椅插座2—2—座椅前部上下调节开关座椅前部上下调节开关3—3—座椅前后滑动调节开关座椅前后滑动调节开关4—4—座椅后部上下调节开关座椅后部上下调节开关5—5—座椅靠背倾斜调节开关座椅靠背倾斜调节开关www.chiway.com.cn3、座椅开关的控制原理别克君威电动座椅开关控制原理图电动座椅系统的工作原理图图4-134-13普通电动座椅控制电路图普通电动座椅控制电路图www.chiway.com.cn4、电动座椅系统的工作原理自动控制电动座椅工作原理图手动调整开关信号座椅位置传感器信号座椅位置调整电机记忆按钮信号电动座椅控制摸块电动座椅控制摸块电动座椅系统的工...
