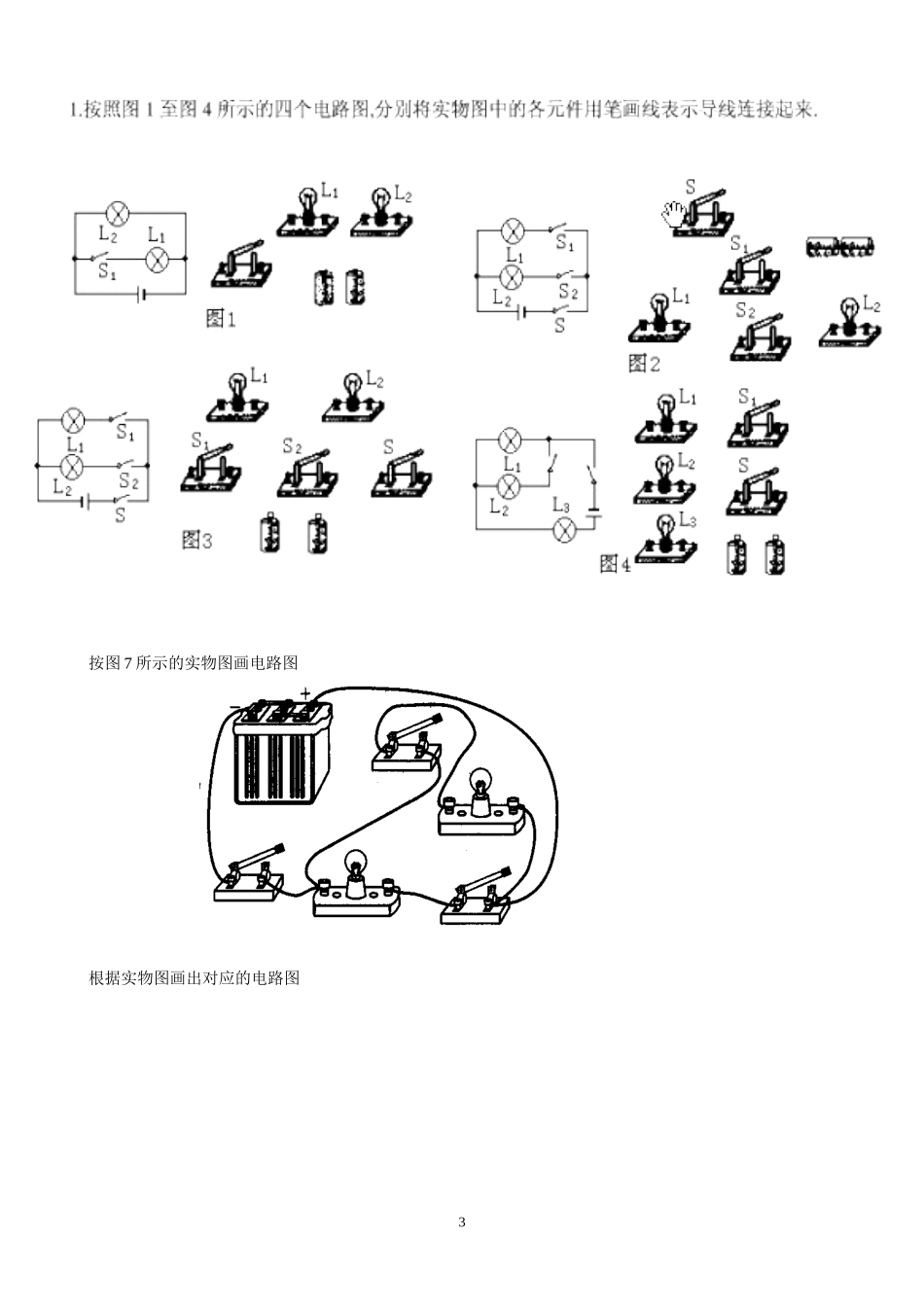

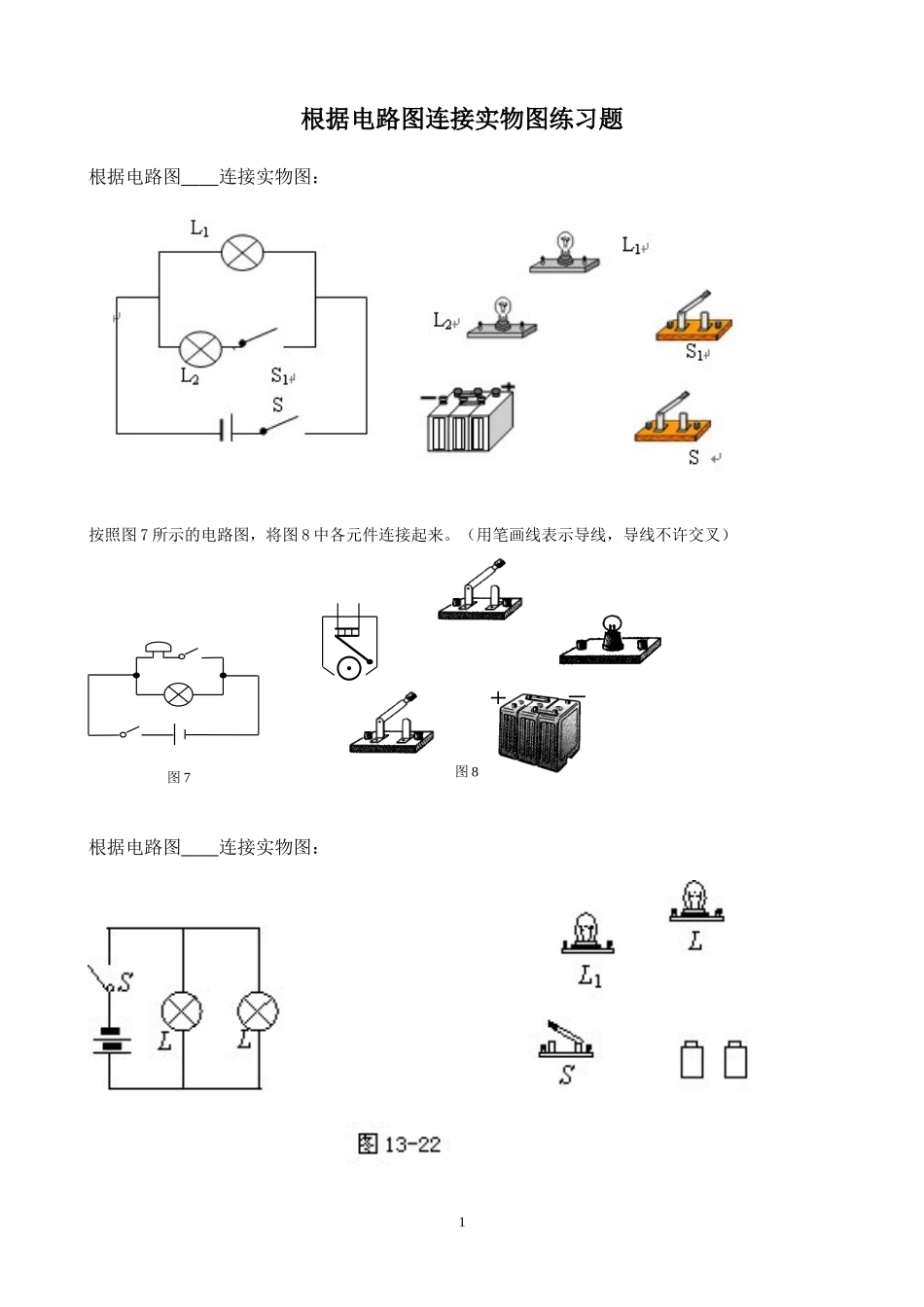

根据电路图连接实物图练习题根据电路图连接实物图：按照图7所示的电路图，将图8中各元件连接起来。（用笔画线表示导线，导线不许交叉）根据电路图连接实物图：图7⊙图81请按照图（1）中的电路图将图（2）中的实物连成电路。2按图7所示的实物图画电路图根据实物图画出对应的电路图3..连接电路按照电路图,用笔画线连接实物图根据电路图;连接实物图连接电路,要求开关能同时控制两盏灯,(两种连接方法)49如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。1、如图所示的电路中，正确的是()2、分析右图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2、L3是串联D、L1、L2、L3是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。54、关于电源短路及其危害，下列说法中正确是()A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）6、请根据左边实物连接的电路图，画出其电路图。7、如图(7)所示电路，以下说法正确的是()A．只接通S1灯亮，电铃响B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响8、如上右图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．9、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。610、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。11、如上右图所示，按电路图用笔画线作导线，将元件连接起来.12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组17、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．718、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)819、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。电路图连接专题练习1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向2、根据电路图连接实物图，连接导线不能交叉93.根据以下要求，完成下图中的实物连接图。要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上。并在右边画出它的电路图。4、根据实物图，画出相应的电路图．5.按照实物图做出电路图10S1S2S3L1L2S1S2-+S3S2S1E2E16、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。7.按照右上图(a)所示的电路图将图(b)中的实物连接起来。8、如图7所示，按电路图用笔画线作导线，将元件连接起来.119、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组12
