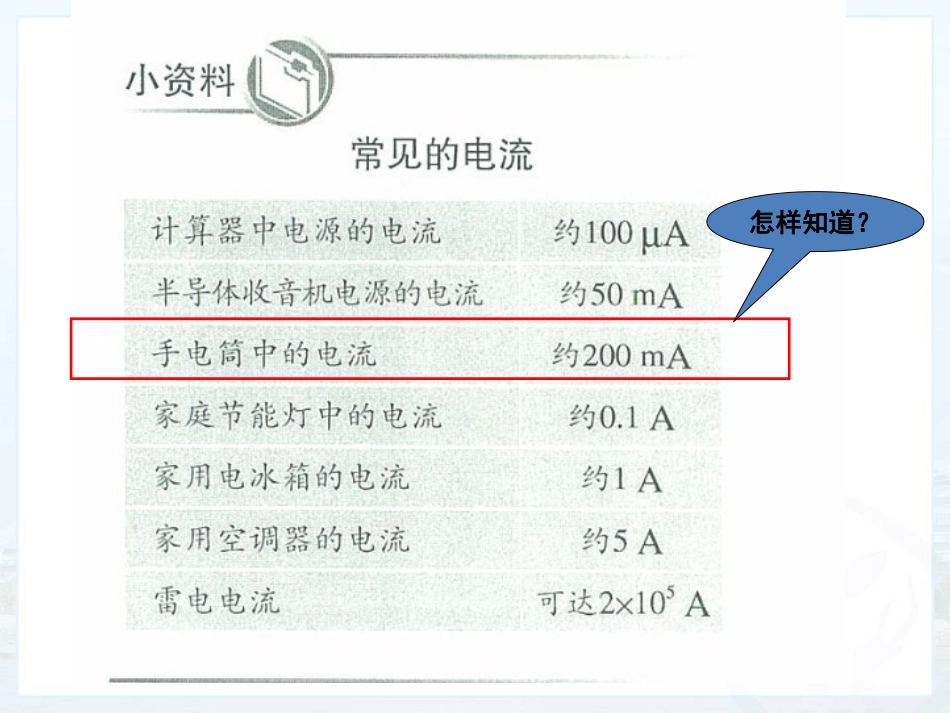

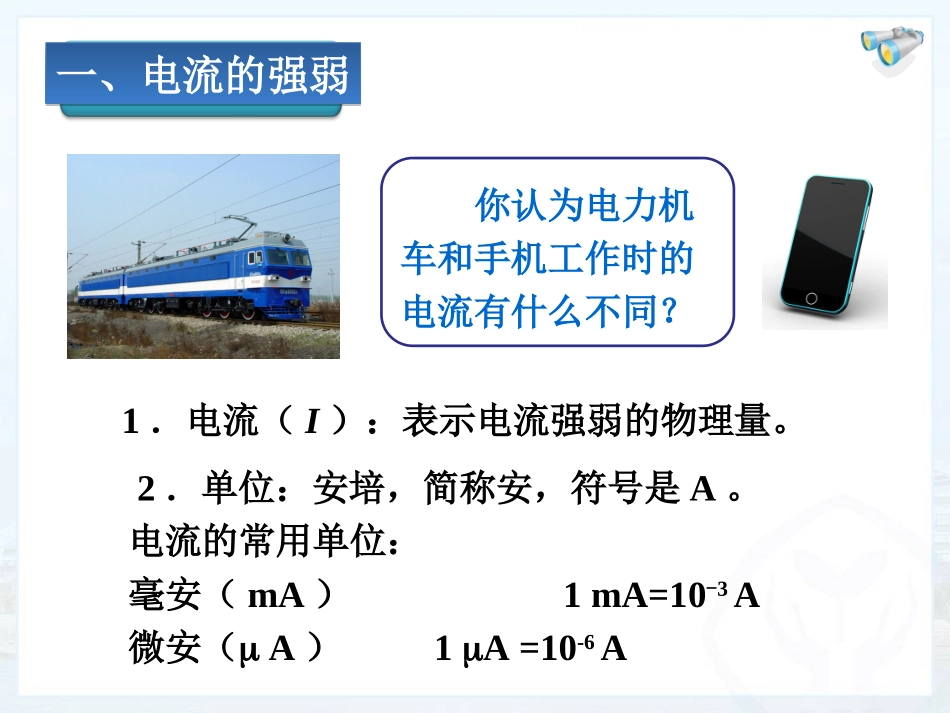

电流的测量第十五章第４节老河口市第七中学李成想一想1．电流（I）：表示电流强弱的物理量。2．单位：安培，简称安，符号是A。电流的常用单位：毫安（mA）1mA=10-3A微安（A）1A=10-6A你认为电力机车和手机工作时的电流有什么不同？一、电流的强弱一、电流的强弱怎样知道？刻度盘数值单位指针调零螺母正接线柱负接线柱量程为0～0.6A量程为0～3A1.电流表：测量电流的仪器。A+－二、电流的测量二、电流的测量认识电流表电流表的电路符号2、电流表的外观构造：三个接线柱，两个量程①当使用“－”和“3”量程是0～3A，每大格是1A，每小格是0.1A。②当使用“－”和“0.6A”量程是0～0.6A，每大格是0.2A，每小格是0.02A。读数为：0.14A3.电流表的读数：（1）明确所选电流表的量程；（2）确定电流表的分度值；（3）由指针位置读出示数。0~0.6A0~3A0.02A0.1A量程分度值读数为：0.7A读数为：2.5A3.电流表的连接：（1）电流表必须和被测的用电器串联。（2）电流必须从正接线柱流入，从负接线柱流出。（3）必须正确选择量程。（4）不允许把电流表直接连到电源的两极！以下电路中，电流表连接方法正确的是（）AAAABAACD练一练请读出下列电流表的示数。0.58A1.4A练一练4.练习使用电流表测量电路中的电流（1）画出实验电路图；（2）按电路图连接实验器材；（3）进行实验。提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。实验1SLASLA实验2改变电流表在电路中的位置，比较电流表两次示数。想一想，两次电流表的示数相同说明什么？1．如图，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和L2的电流D．通过灯L1和L2的电流之和练一练2．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5A），并画出电路图。L2L1SL2L1A练一练3．根据所给电路图连接实物图。L2L1L2L1A1A2A2A1练一练4．开关控制，电流表A1测的电流，电流表A2测的电流。再画出电路图。干路L1干路L2L1A2A1L2L1A2A1练一练电流的强弱电流的测量课堂小结
