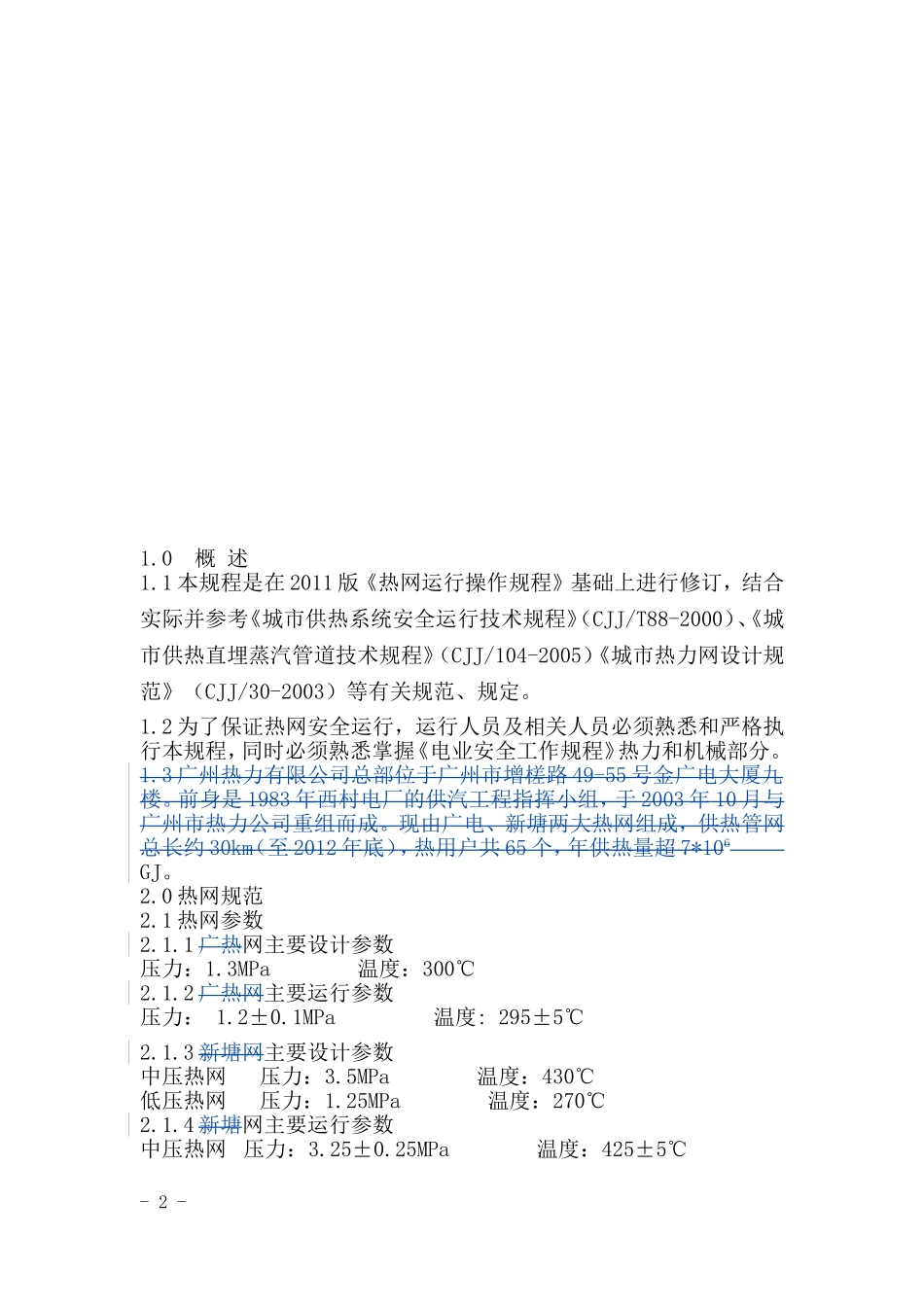

热网运行操作规程（含中低压管网）修编：审核：批准：解释部门：广州热力有限公司2103.05目录1.0概述.................................................32.0热网规范..............................................33.0操作规定..............................................54.0热网日常检查..........................................95.0热网日常维护和消缺...................................116.0故障分析处理.........................................127.0其它日常管理规定.....................................148.0附件.................................................15-1-1.0概述1.1本规程是在2011版《热网运行操作规程》基础上进行修订，结合实际并参考《城市供热系统安全运行技术规程》（CJJ/T88-2000）、《城市供热直埋蒸汽管道技术规程》（CJJ/104-2005）《城市热力网设计规范》（CJJ/30-2003）等有关规范、规定。1.2为了保证热网安全运行，运行人员及相关人员必须熟悉和严格执行本规程，同时必须熟悉掌握《电业安全工作规程》热力和机械部分。1.3广州热力有限公司总部位于广州市增槎路49-55号金广电大厦九楼。前身是1983年西村电厂的供汽工程指挥小组，于2003年10月与广州市热力公司重组而成。现由广电、新塘两大热网组成，供热管网总长约30km（至2012年底），热用户共65个，年供热量超7*106GJ。2.0热网规范2.1热网参数2.1.1广热网主要设计参数压力：1.3MPa温度：300℃2.1.2广热网主要运行参数压力：1.2±0.1MPa温度:295±5℃2.1.3新塘网主要设计参数中压热网压力：3.5MPa温度：430℃低压热网压力：1.25MPa温度：270℃2.1.4新塘网主要运行参数中压热网压力：3.25±0.25MPa温度：425±5℃-2-低压热网压力：0.94±0.04MPa温度：250±20℃2.2蒸汽管道与其它设施的间距要求2.2.1架空蒸汽管道与其它设施的水平或垂直最小净距（m）序号名称水平净距（m）垂直交叉净距（m）1耐火等级为一、二级的建筑物距墙壁1.00距屋顶0.502铁路钢轨外3.00侧边缘电气化铁路6.55钢轨面一半铁路的6.00钢轨面3交通道路距路边缘1.00距路面高点6.004人行道路距路边缘0.50距路面3.005架空输电线路下部的供热网道路距输电线最外侧导线的外缘距输电线悬垂部位的低点～1～2～3电压1kv以下电压1～10kv电压35～110kv1.502.004.002.502.503.00注：净距小于本表规定时，应由设计者明确规定相关措施。2.2.2直埋蒸汽管道与其它设施的水平或垂直最小净距（m）设施、管道最小水平净距最小垂直净距给水、排水管道1.50.15燃气管道压力≤400kPa1.00.15压力≤800kPa1.50.15压力＞800kPa2.00.15压缩空气、排水管道1.00.15乙炔、氧气管道1.50.25易燃可燃液体管道1.50.30架空管道管架基础边缘1.5－排水盲沟沟边1.50.50地铁50.80电气铁路接触电杆基础3.0－道路、铁路路基边坡底脚1.00.70（路面）铁路3.0（钢轨）1.20（轨底）灌溉渠沟边缘2.0－桥梁支座基础（高架桥、栈桥）2.0－照明、通信电杆中心1.0－建筑物基础边缘3.0－围墙基础边缘1.0－乔木或灌木中心3.0－电缆通信电缆管块1.00.30电力电缆≤35kv2.00.50电力电缆≤110kv2.01.00架空输电线电杆基础≤35kv1.0－-3-35～220kv3.0－330～500kv5.0－注：当直埋蒸汽管道的埋深大于建（构）筑物基础深度时，最小水平净距应按土的内摩擦角计算确定。3.0操作规定3.1阀门（分隔门、疏水门、旁通门等）操作3.1.1阀门外观检查无异常。3.1.2识别阀门开、关方向。3.1.3阀门操作时，用力要适当。切勿用力过猛，切勿随意加大加长阀门手轮手柄，容易损坏设备，甚至伤害人员。3.1.4开启较大阀门（DN300及以上）前，须先开启旁路门，排出凝结水。开启时要缓慢操作（对于电动控制门要点动控制），以免产生水冲击现象，损坏阀门和设备。3.1.5闸阀、截止阀等全开时，应回转1∕4～1∕2转，有利于下次操作时检查，以免拧得过紧，损坏阀件。3.1.6对串连在一起的阀门（包括串联疏水门）的操作顺序：按汽流方向，以第二个门为调整门，关先开后；第一各门为备用门，开先关后，以保护第一门，从而减少管线的停运。3.2送汽操作3.2.1送汽前准备工作3.2.1.1必要时，制定热网管道投运...
