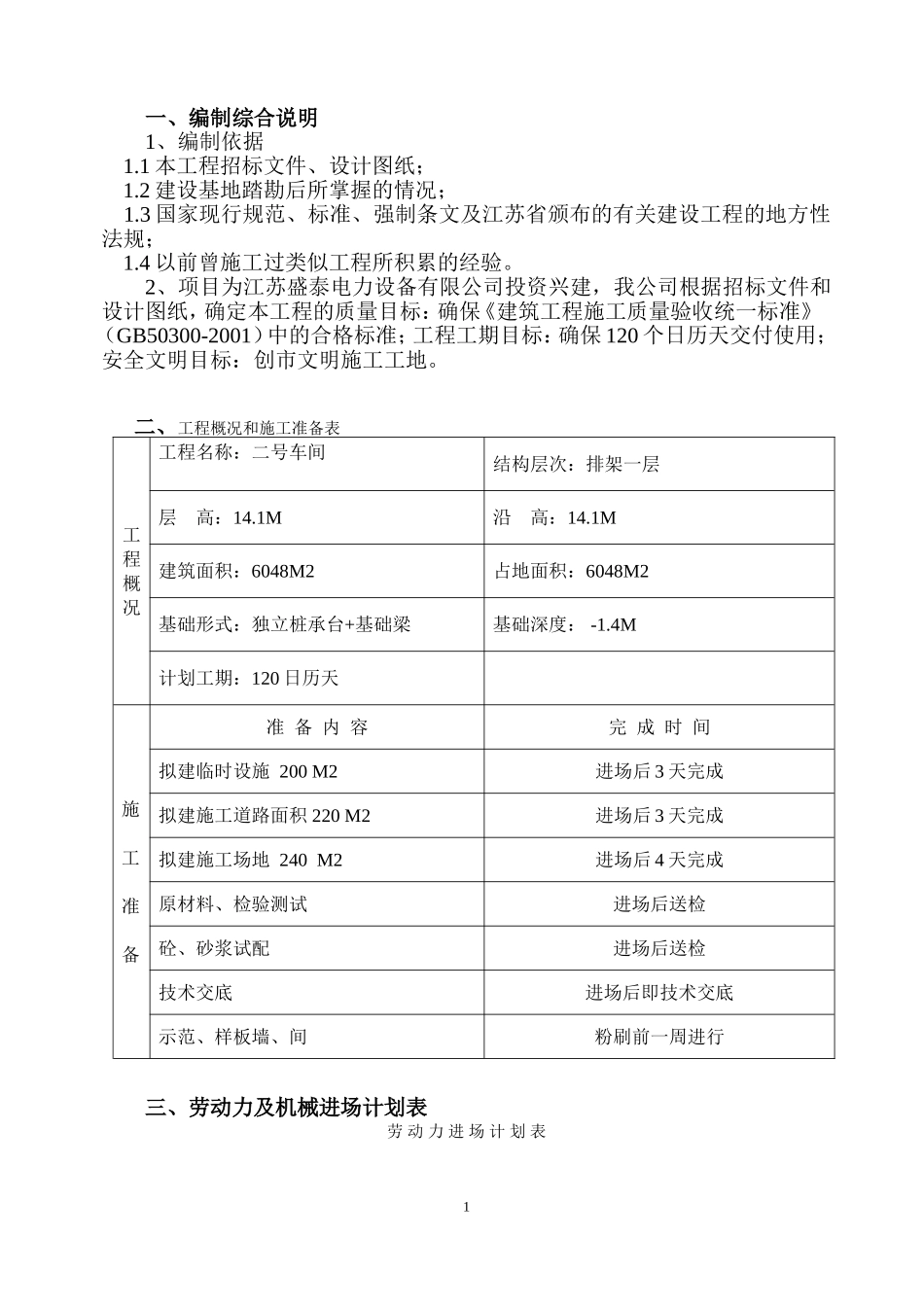

一、编制综合说明1、编制依据1.1本工程招标文件、设计图纸；1.2建设基地踏勘后所掌握的情况；1.3国家现行规范、标准、强制条文及江苏省颁布的有关建设工程的地方性法规；1.4以前曾施工过类似工程所积累的经验。2、项目为江苏盛泰电力设备有限公司投资兴建，我公司根据招标文件和设计图纸，确定本工程的质量目标：确保《建筑工程施工质量验收统一标准》（GB50300-2001）中的合格标准；工程工期目标：确保120个日历天交付使用；安全文明目标：创市文明施工工地。二、工程概况和施工准备表工程概况工程名称：二号车间结构层次：排架一层层高：14.1M沿高：14.1M建筑面积：6048M2占地面积：6048M2基础形式：独立桩承台+基础梁基础深度：-1.4M计划工期：120日历天施工准备准备内容完成时间拟建临时设施200M2进场后3天完成拟建施工道路面积220M2进场后3天完成拟建施工场地240M2进场后4天完成原材料、检验测试进场后送检砼、砂浆试配进场后送检技术交底进场后即技术交底示范、样板墙、间粉刷前一周进行三、劳动力及机械进场计划表劳动力进场计划表1序号名称单位数量进场日期1木工人26按照施工进度提前安排各工种人员进场2钢筋工人203普通工人404瓦（砼）工人365油漆工人86架子工人87抹灰工人308机修工人29机操工人610安装工人611电焊工人2合计184机械进场计划表序号机具名称规格型号单位数量功率进场日期1砼搅拌机J350台27.5*2开工前3天2砂浆搅拌机L=200台25.5*23钢筋弯曲机WJ40-1台15.54插入式震捣机SG-26X台102.2*105平板震动机P2-50台22.226木工机械套197蛙式打夯机HJ-75台128钢筋切断机QJ-40台17.59电焊机交流台221*210闪光对焊机UN-100台110011氧割设备套112散装水泥罐25T只113双轮手推车辆2014磅秤组215镝灯盏216井架20M台2基础施工完毕17汽车吊25T台1吊装前四、主要材料（含周转材料）进场计划表序号材料名称材料规格单位数量进场时间1水泥综合T835按照施工进度分期分批购进2砂中T20453石子综合T35384标准砖240*115*53百块11785砖240*115*90百块29756钢材综合T19837木材M318819MM胶合板M250009Φ48钢管脚手架T10010扣件万只2五、工程施工中的重点、难点及施工措施本工程的重点、难点考虑以下几点：1、钢筋混凝土构件（排架柱）施工要点；2、卷材屋面防水渗漏措施；3、外墙门窗防渗漏措施；4、外墙抹灰防裂缝渗水措施；5、双T板吊装施工要点。（一）钢筋混凝土构件（排架柱）施工要点1、钢筋工程技术要求首先必须认真熟悉设计图纸，弄清钢筋应放的位置及处理好钢筋交叉时的上下位置。其次是在做料表时，应考虑钢筋的接头形式，并处理好钢筋的搭接及钢筋的长度。钢筋翻样时应严格按照设计及规范规定确定钢筋搭接锚固长度，钢筋的搭接头位置应错开。钢筋料表由钢筋工长翻样编制，并由项目工程师审核后施工。钢筋加工严格按照翻样料表加工制作，加工制作尺寸必须准确。在钢筋加工时要注意箍筋的锚固段的135˚弯钩准确及圆钢筋锚固段的弯钩准确。2、钢筋连接技术为保证钢筋的连接质量，Φ16以上的钢筋连接采用100KVA功率预热闪光对焊机。对所有焊接处外观检查应逐个进行，不得有裂纹，烧伤等缺陷接头，焊疤均匀，钢筋轴向位移不得超过0.1d且不宜大于2mm，接头处弯折不得大于4度，同一直径接头300个为一批，切取三个试件进行抗拉试验，试验结果三个试件均不得低于该级别钢筋的抗拉强度标准值。钢筋绑扎搭接时，钢筋绑扎搭接长度、位置严格按照设计规范规定绑扎。其它钢筋均按设计要求搭接绑扎，钢筋绑扎搭接长度、位置严格按照设计规范规定绑扎。3、钢筋的加工绑扎要求配筋人员认真学习规范，熟悉施工图纸，了解锚固、绑扎、搭接长度、保护层有关规定，配制时要画布筋配置示意图；特殊部位必要时需画钢筋铺放大样图；将这些规范要求的应用控制在配筋人员手中。柱基、墙洞顶、梁柱交接等处，箍筋应按设计要求加密，梁钢筋接头位置及搭接长度应按设计和规范要求施工。4、钢筋混凝土保护层控制除基础底板和梁底板外，根据不同保护层厚度采用塑料卡子代替传统的砂浆垫块控制混凝土保护层厚度，塑料卡子间距不大于1M，保护层厚度见下表：保护层厚度（mm）部位各位置构造柱、圈梁梁25254柱30板15...
