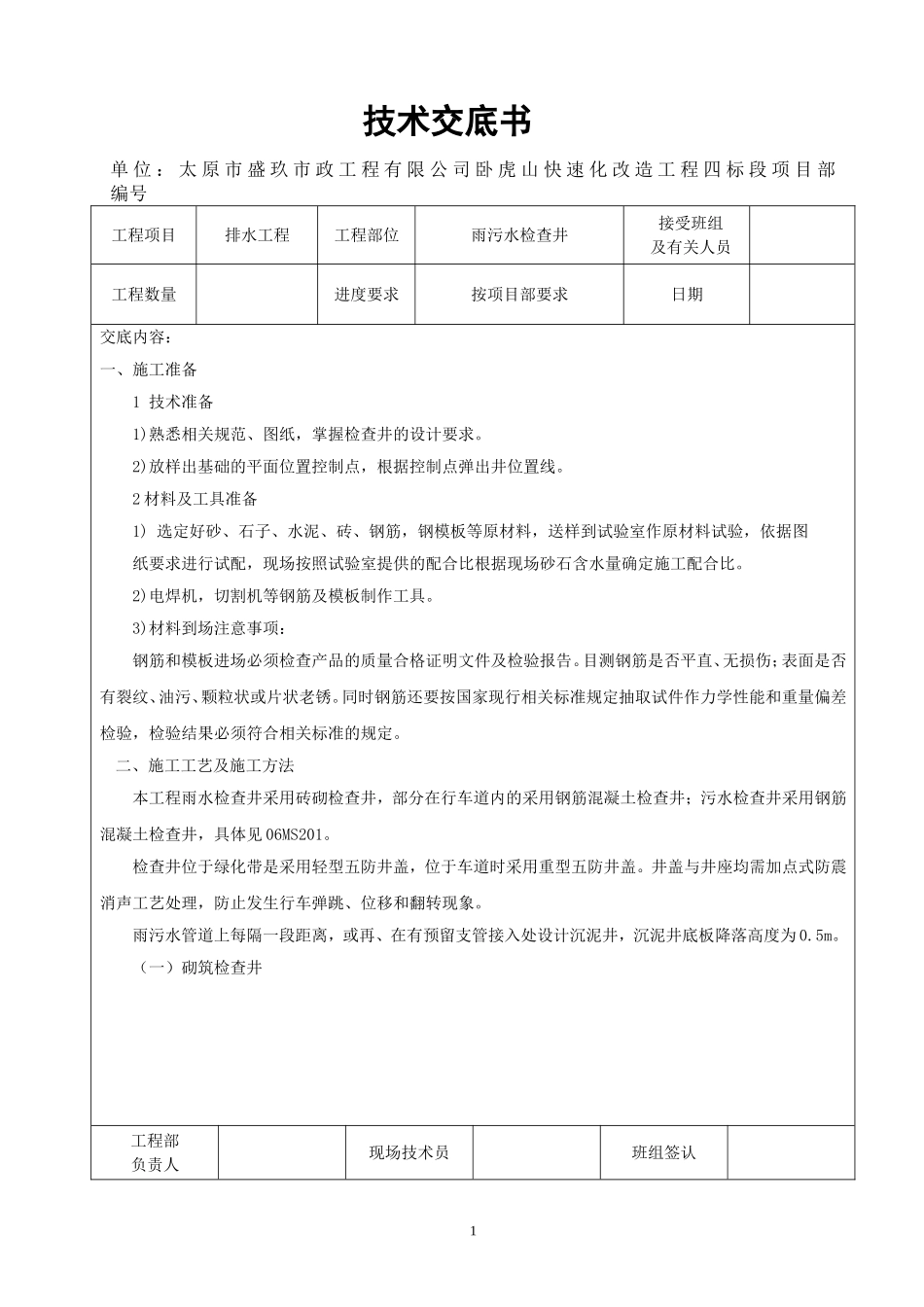

技术交底书单位：太原市盛玖市政工程有限公司卧虎山快速化改造工程四标段项目部编号工程项目排水工程工程部位雨污水检查井接受班组及有关人员工程数量进度要求按项目部要求日期交底内容：一、施工准备1技术准备1)熟悉相关规范、图纸，掌握检查井的设计要求。2)放样出基础的平面位置控制点，根据控制点弹出井位置线。2材料及工具准备1)选定好砂、石子、水泥、砖、钢筋，钢模板等原材料，送样到试验室作原材料试验，依据图纸要求进行试配，现场按照试验室提供的配合比根据现场砂石含水量确定施工配合比。2)电焊机，切割机等钢筋及模板制作工具。3)材料到场注意事项：钢筋和模板进场必须检查产品的质量合格证明文件及检验报告。目测钢筋是否平直、无损伤；表面是否有裂纹、油污、颗粒状或片状老锈。同时钢筋还要按国家现行相关标准规定抽取试件作力学性能和重量偏差检验，检验结果必须符合相关标准的规定。二、施工工艺及施工方法本工程雨水检查井采用砖砌检查井，部分在行车道内的采用钢筋混凝土检查井；污水检查井采用钢筋混凝土检查井，具体见06MS201。检查井位于绿化带是采用轻型五防井盖，位于车道时采用重型五防井盖。井盖与井座均需加点式防震消声工艺处理，防止发生行车弹跳、位移和翻转现象。雨污水管道上每隔一段距离，或再、在有预留支管接入处设计沉泥井，沉泥井底板降落高度为0.5m。（一）砌筑检查井工程部负责人现场技术员班组签认11砖砌检查井一般流程如下图：2测量放样管涵施工前，首先应准确定出井位置。基坑边坡坡度可依土质情况按设计和规范要求所列基坑坑壁坡度适当放陡。基坑宽度与检查井基础尺寸相同。3基坑开挖采用人工配合机械开挖的办法，放坡坡比1:0.67，基坑开挖接近基底标高时，保留20～30cm一层，在基础施工前人工挖除。弃土应注意弃堆坡脚离开挖基坑上口边缘至少1.0m以上，以免引起坑壁坍塌伤人，同时应注意圬工材料的进出口道路，避免被弃土堵塞，基坑上游可能被雨水冲刷处不宜堆弃土。基底开挖完后，应检查如下内容：1）基底平面位置、尺寸及高程是否符合设计要求；2）基底地质承载力是否与设计相符；3）基底处理及排水能否满足要求。工程部负责人现场技术员班组签认2井回填基础施工预制混凝土盖板安装井身砌筑流槽，踏步施工基础开挖测量放样施工准备井盖安装地基承载力检测基底标高必须按设计严格控制，基坑开挖过程中应严防地面水流入基坑内，基坑外截、排水设施要保持到基坑回填后。基坑开挖施工中,须注意保护定位桩、水准点。挖至设计高程若基底承载力达不到设计要求，报监理工程师和设计单位进行变更。当挖至设计高程且基底承载力满足设计要求时，应报请监理工程师验收，及时施做基础，以免地下水或地表水影响基底承载力。4混凝土基础施工根据图纸计算基础顶标高，基础采用C15混凝土，厚度根据《国家建筑标准图集》06MS201确定。混凝土基础施工应满足以下规定：1）管道平基应与井室基础同时浇筑，跌水井上游近井基础的一段应砌筑加固，并将平基混凝土浇至井基础边缘；2）混凝土浇筑中应防止离析；浇筑后应进行养护，强度低于1.2MPa时不得承受荷载。5井身砌筑、流槽，踏步施工当混凝土基础强度达到5MPa时，就可进行井身砌筑，井室内的踏步和脚窝随砌随安。检查井内的流槽与井壁同时进行砌筑。具体做法见06MS201。井身砌筑应满足以下要求：1）基础面清理干净并洒水湿润后，方可铺浆砌筑。2）排水管道检查井内的流槽与井壁同时砌筑，流槽应与上下游管道底部接顺，表面压实抹光，井底坡度与管道坡度一致；沉淀井深度应符合设计要求，砌筑沉淀部分时，应同时将井周围回填（可采用碎砖灌砂浆或低标号混凝土浇筑）密实。3）井室砌筑时，应同时安装踏步（不能直接安装在水平缝内，应保证连接处砂浆饱满），位置应准确，踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。混凝土井壁的踏步在预制或现浇时安装。4）在砌筑检查井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管与井壁衔接处应严密，预留支管管口采用低强度等级砂浆砌筑封口抹平。5）井壁须互相垂直，不得有通缝，瞎缝，保证灰浆饱满，灰缝平整，抹面不得...
