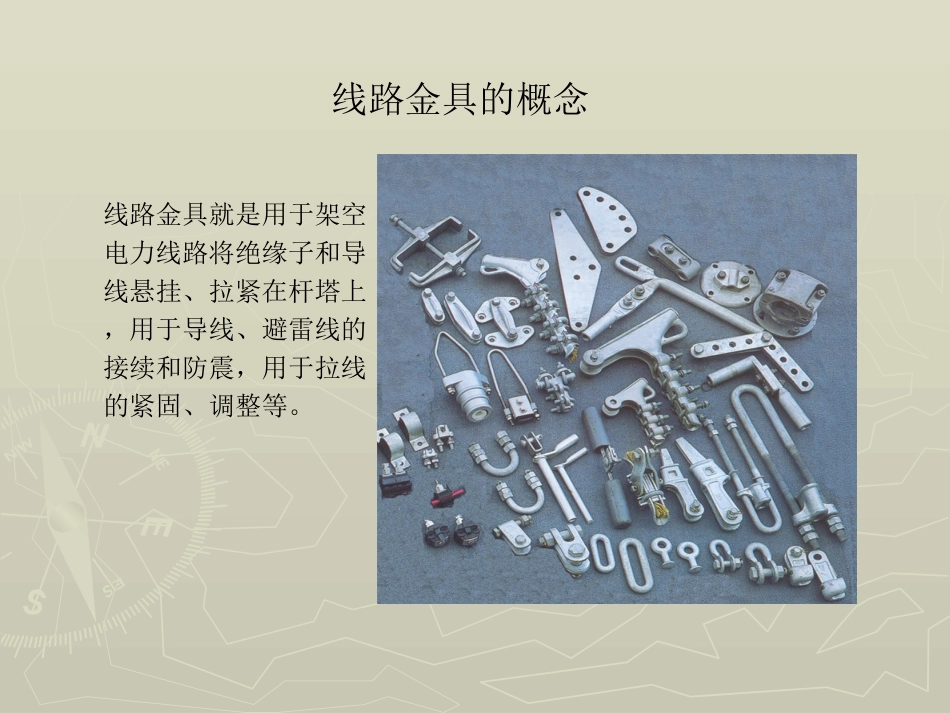

线路金具的概念线路金具就是用于架空电力线路将绝缘子和导线悬挂、拉紧在杆塔上，用于导线、避雷线的接续和防震，用于拉线的紧固、调整等。线路金具的命名方法附加字母第二、第三位字母主参数首位字母线路金具的分类按性能和用途分类：一般分为悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、拉线金具等６大类悬垂线夹用于将导线固定在直线杆塔的绝缘子串上,或将避雷线悬挂在直线杆塔上XGU-1、2、3、4型其字母的含义为:X-悬垂G-固定U-U形螺栓固定式数字1、2、3、4表示线夹组合编号►CGU.XGUCGU.XGU型悬垂线夹型悬垂线夹((带带UU型挂板型挂板))耐张线夹用于将导线固定在耐张杆绝缘子串上，或将避雷线固定在杆塔顶上。NLD-1、2、3、4型其字母的含义为:N-耐张D-倒装L-螺栓数字表示线夹的组合编号NLDNLD可锻铸铁耐张线夹可锻铸铁耐张线夹NLLNLL系列输电用螺栓型铝合金耐张线系列输电用螺栓型铝合金耐张线夹夹连接金具用于将悬式绝缘子组装成串，并将绝缘子串连接，悬挂在杆塔横担上。基本可分为“三环”：U形环、球头挂环、延长环“三板”：碗头挂板、直角挂板、联板连接金具U形环型号主要有U-7、U-7L型两种。U表示U形挂环“7”表示破坏荷重为70kN“L”表示延长型。U形挂环可以单独使用，也可以几个组装使用。连接金具球头挂环型号主要有Q-7、QP-7型两种。Q表示圆形连接球头挂环QP表示螺栓平面接触连接的球头挂环“7”表示破坏荷重为70kN连接金具延长环型号主要有PH-7型。P表示平型H表示挂环“7”表示破坏荷重为70kN连接金具碗头挂板型号主要有W-7A、W-7B、WS-7型。W表示碗头挂板S表示双联A表示短型B表示长型“7”表示破坏荷重为70kN连接金具直角挂板型号主要有Z-7、ZS-7型两种。Z表示四腿式直角挂板ZS表示三腿式直角挂板“7”表示破坏荷重为70kN连接金具联板用于将两串绝缘子组装成双联绝缘子串接续金具用于接续导线及避雷线的端头，接续非直线杆塔的跳线及补修损伤断股的导线、避雷线。基本可分为承力接续金具非承力接续金具接续金具承力接续金具主要有导线、避雷线接续管和接续预绞丝等，用于导线连接的接续管主要有液压管、爆压管和钳压管三种。接续金具非承力接续金具主要有钢线夹子、并沟线夹。保护金具分为电器和机械两大类电器类保护金具一般用于防止绝缘子串或电瓷设备上的电压分布过分不均匀而损坏绝缘子或设备。均压环保护金具机械类保护金具主要有防震锤、护线条、预绞丝、铝包带、间隔棒及重锤等。防震锤间隔棒拉线金具用于平衡电杆所承受的水平风力和导线张力。主要用于拉线杆塔的拉线连接，分为拉线紧固和连接两种金具。拉线金具可变抱箍、拉线抱箍拉线金具楔形线夹拉线金具UT线夹拉线金具开体花兰
