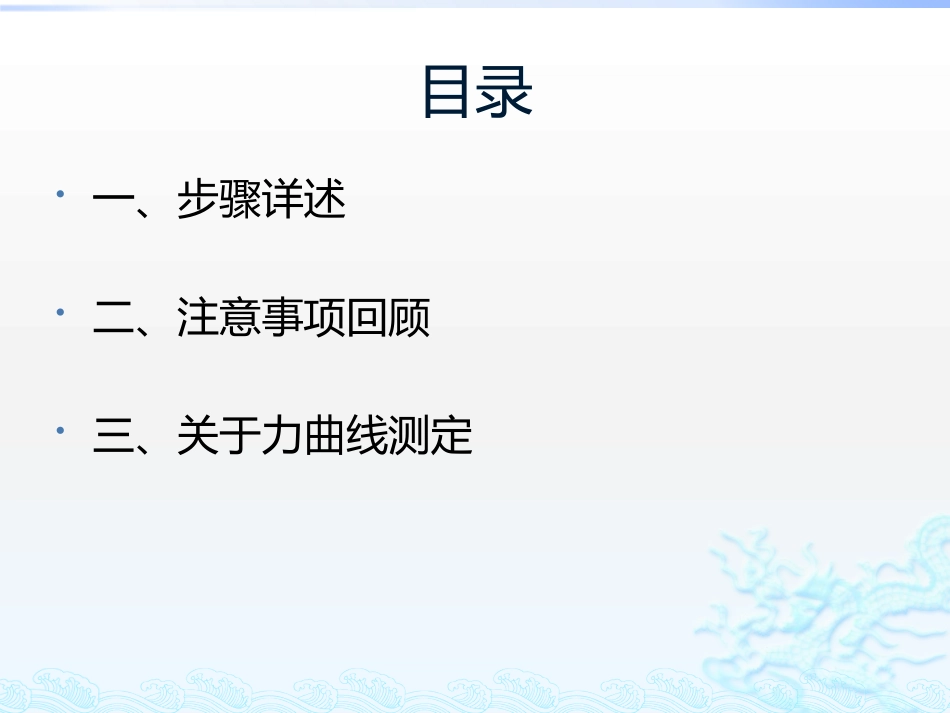

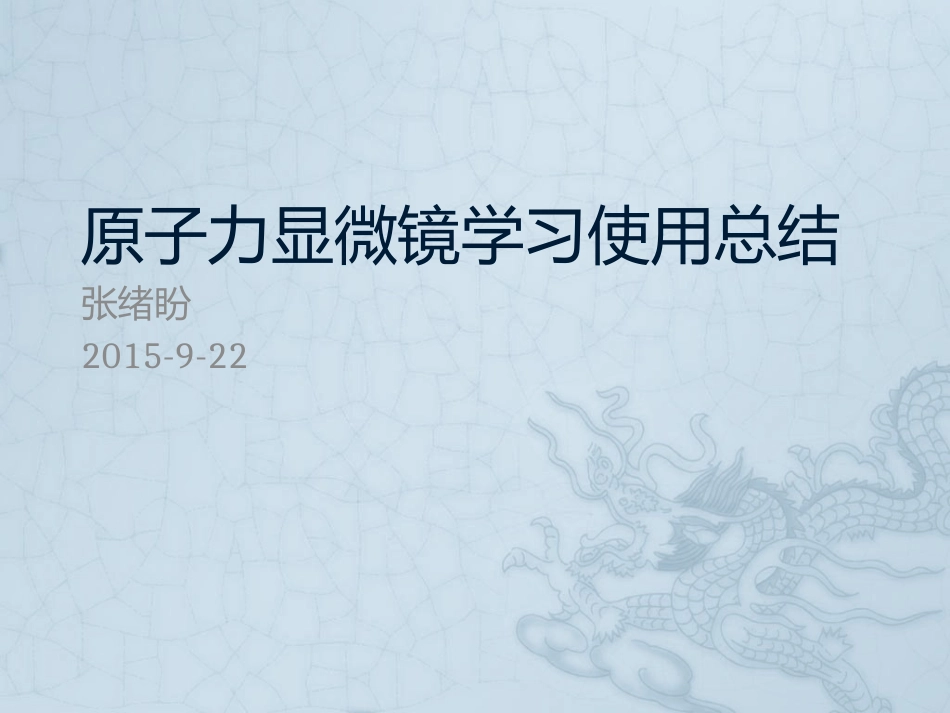

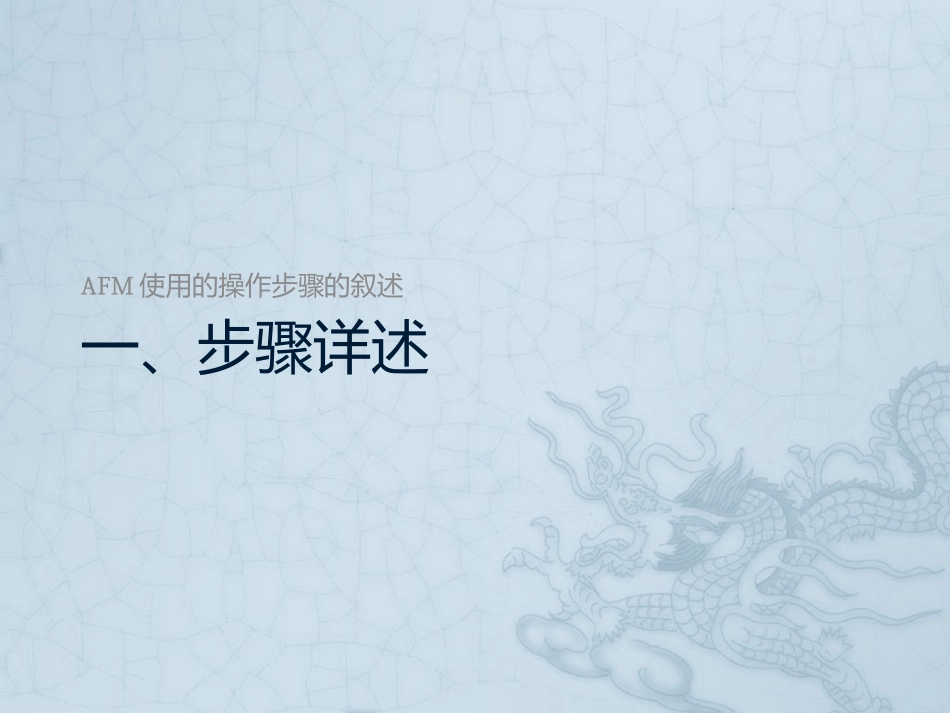

原子力显微镜学习使用总结张绪盼2015-9-22目录一、步骤详述二、注意事项回顾三、关于力曲线测定一、步骤详述AFM使用的操作步骤的叙述步骤详述-开机与准备实验最初开始的首要步骤即为开机准备。打开设备电源开关，打开计算机并启动软件。启动软件时关于模式选择：由于是轻敲模式的测量，所以选择DFM模式。同时需要做的准备还有检查仪器，特别是样品台上是否有样品，准备好需要使用的探针等。步骤详述-探针的安装探针的安装堪称实验步骤中最为精细的部分。由于悬臂与探针尺寸极小，即使是摔落的震动也可能造成损伤，更遑论直接碰触探针造成的破坏了，因此需要提高熟练度，且小心仔细的操作。探针在放置时应注意用镊子小心拿取，同时在将其放入固定的轻敲夹片时需要操作熟练方能避免损伤（其微微向上倾斜，而实验室的镊子尖部是弯曲的，不适合倾斜用力且悬臂易被夹片碰触导致掉落。可以考虑采取滑入的放置方式，避免损伤。）步骤详述-cantileverholder将探针装入cantileverholder之后，就要将其装入仪器，其下面（即安装探针时朝上的一面）边缘有一凹槽，正好与仪器上的凸起契合，使其卡住则安装完成。*注意1:安装时首先注意样品台的高度，可以在安装前使用approach操作退针，使样品台足够低，以避免损伤探针。*注意2：由于探针与悬臂过于脆弱，在安装cantileverholder时应当轻拿轻放，避免过于剧烈的震动。步骤详述-CCD的调整与激光光头部的安装在装入cantileverholder圆盘之后，首先打开CCD和白光源，找到探针的真实的像，使其在CCD视野中央且形貌清晰。之后装上激光光头部（拧好两个固定螺母，能够拧上螺母说明位置正确），这时由于激光光头部中各光学器件的干扰，CCD不再聚焦于探针，但是由于第一次调整，探针将仍在CCD视野范围内，此时只需上下调整CCD即可找到探针，同样使其真实的像在CCD视野中央且形貌清晰。*注意1：在旋转过程中由于仪器震动和光路变化，可能探针不再处于中央位置，但基于第一次调整，找到探针将比直接安装激光光头部再寻找探针更加容易。*注意2：寻找探针的要求针对表面较光滑的样品。在此次观察中样品表面形貌较为光滑，因此在调整时看到了两个探针的像，注意CCD位置较低时看到的是反射的像，而CCD位置较高时看到的才是探针。步骤详述-激光光斑的调节☆调节激光光斑时，首先打开LaserPosition。之后利用激光光头部的X、Y旋钮将光斑调节至照射在悬臂前端位置（约1/2到1/3位置）。当使得右下角电压示数为最大时，不再转动X、Y旋钮，而是使用FFM与DIF旋钮，令红色圆点回到中央。（依次调节一个旋钮，如果红色圆点由边缘向中央位置稳定缓慢平移，则说明调节方向正确，否则应向反方向调节。）*注意1：电压的最大值应不小于3V或更大时才可视为有效的操作。步骤详述-激光光斑的调节☆同样对于表面较为光滑的样品这里需要注意。在实际操作中，我令CCD中显示的极亮的激光光点“照射”在悬臂上（被悬臂遮挡），然而LaserPosition中电压显示值极小（约为0.3V左右），而当我将看到的激光光点向悬臂内侧移动，电压值却逐渐增大到了7V左右。开始我们以为是由于悬臂安装时位置歪斜导致反射光线出现了偏离，但是反复调节探头后并没有改变。之后我们关闭了用于CCD照明的白光源，意外地发现在我们最初认为的“激光中心”的左侧似乎还有一个激光的中心点，在最初认为的“中心”移动至悬臂内侧之后，该中心恰好照在悬臂前端位置。步骤详述-激光光斑的调节☆由以上推断光滑样品可能导致了激光的衍射或者反射导致看不清激光中心，因此调节激光时不仅要观察CCD中图像，还要注意光电尺电压（即探测到的光强）的变化。步骤详述-激光光斑的调节☆在进行力曲线样品激光调节时，由于所用为橡胶样品，颜色较黑且不透光。在实验时意外地发现装好样品后我们根本看不到悬臂的黑色影像了。为了解决这一问题，我们先取下样品，将激光光路调好，再拆下激光光头部和cantileverholder，重新放好样品并将激光光头部和cantileverholder装回原位，这样光路没有发生太大变化，之后我们在附近范围对激光进行盲调，根据光电尺探测的数据并不困难地找...
