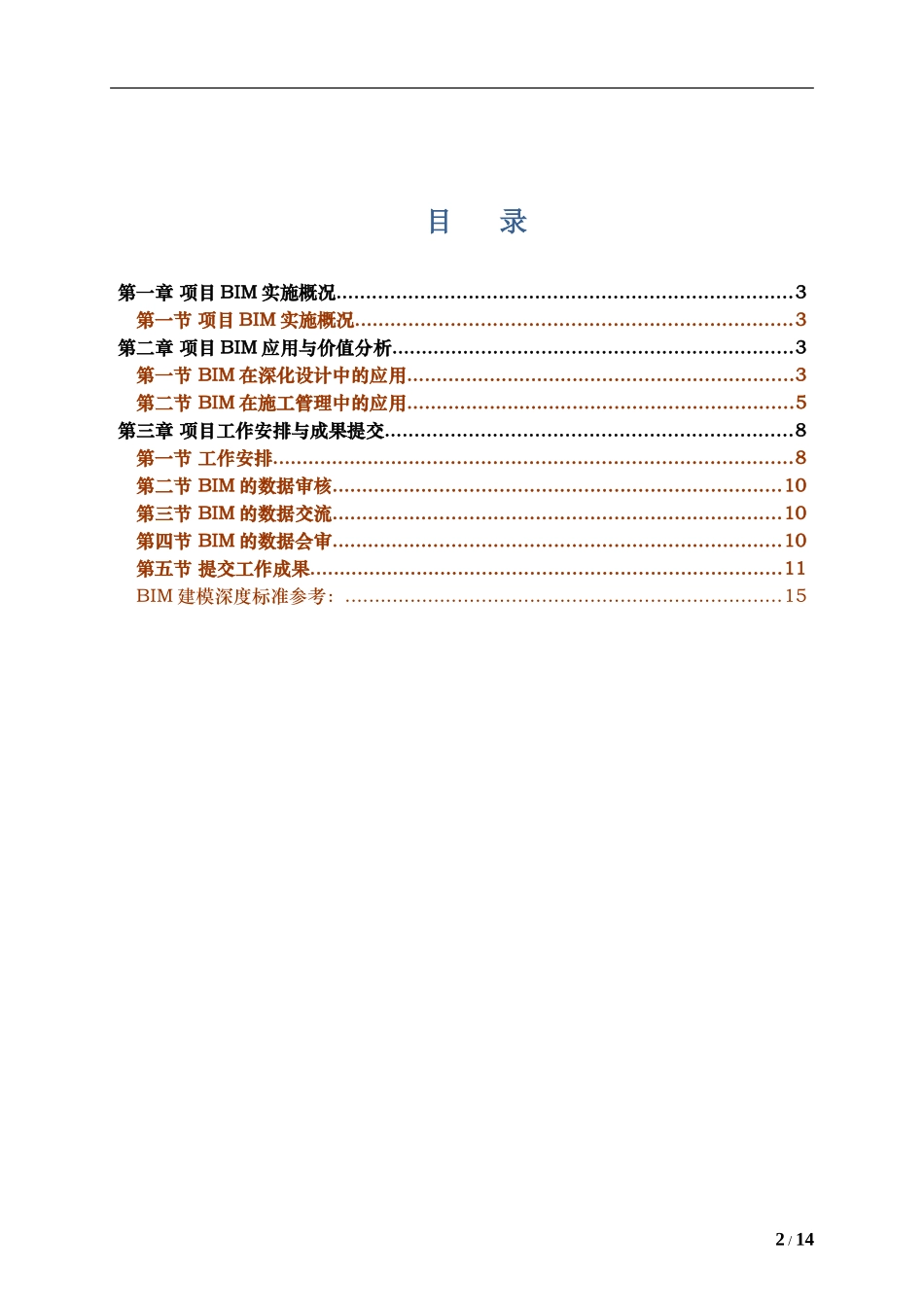

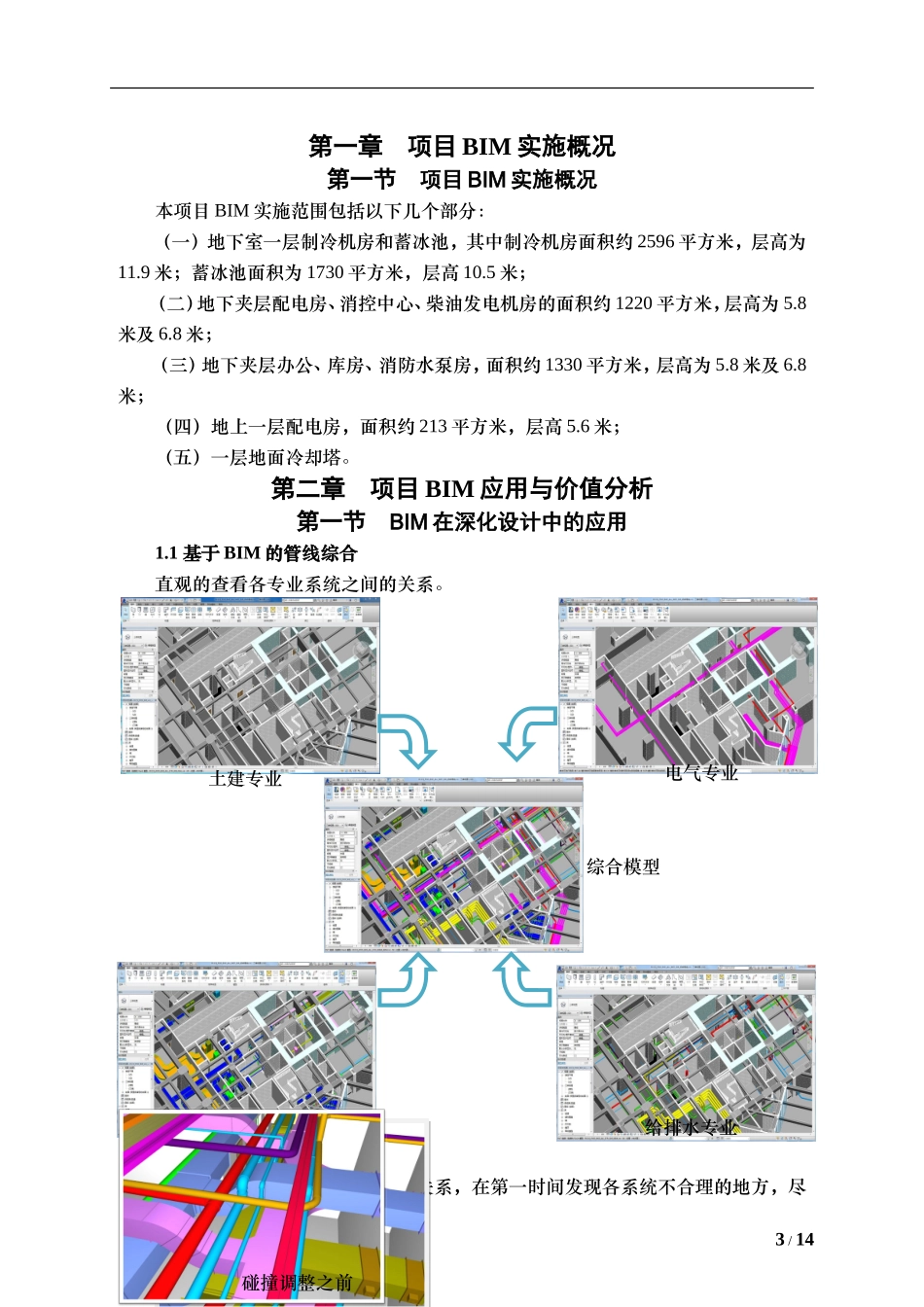

XXXX项目XXXX（一期）安装工程BIM工程应用方案1/14目录第一章项目BIM实施概况............................................................................3第一节项目BIM实施概况.........................................................................3第二章项目BIM应用与价值分析...................................................................3第一节BIM在深化设计中的应用.................................................................3第二节BIM在施工管理中的应用.................................................................5第三章项目工作安排与成果提交....................................................................8第一节工作安排.......................................................................................8第二节BIM的数据审核...........................................................................10第三节BIM的数据交流...........................................................................10第四节BIM的数据会审...........................................................................10第五节提交工作成果...............................................................................11BIM建模深度标准参考：.........................................................................152/14第一章项目BIM实施概况第一节项目BIM实施概况本项目BIM实施范围包括以下几个部分：（一）地下室一层制冷机房和蓄冰池，其中制冷机房面积约2596平方米，层高为11.9米；蓄冰池面积为1730平方米，层高10.5米；（二）地下夹层配电房、消控中心、柴油发电机房的面积约1220平方米，层高为5.8米及6.8米；（三）地下夹层办公、库房、消防水泵房，面积约1330平方米，层高为5.8米及6.8米；（四）地上一层配电房，面积约213平方米，层高5.6米；（五）一层地面冷却塔。第二章项目BIM应用与价值分析第一节BIM在深化设计中的应用1.1基于BIM的管线综合直观的查看各专业系统之间的关系。1.2基于BIM的碰撞检测利用管线碰撞检测功能调整管线关系，在第一时间发现各系统不合理的地方，尽3/14土建专业电气专业暖通专业给排水专业综合模型碰撞调整之前量减少现场的管线碰撞和返工现象，有效提高一次安装的成功率。1.3基于BIM的管线优化在三维中通过方案对比，根据实际情况选出最优管线排布方式，节省空间，并于现场安装工作协调一致。1.4基于BIM的净高控制用不同的颜色标识不同区域管线的最低高度，检测出不同标高中不满足要求的位置并作调整，使之满足天花装修的要求。1.5基于BIM的施工图出图在管线优化，处理碰撞之后的模型之上直接出平剖面图指导施工，无需修改原CAD平面图。施工图以及竣工图都可以从模型中直接导出。4/14碰撞调整之后管线优化之前管线优化之后第二节BIM在施工管理中的应用2.1基于BIM的技术交底施工前通过BIM模型配合图纸对劳务队和项目技术人员进行可视化交底，让施工管理人员有一种身临其境的现场感觉，加强对施工方案的理解。同时导出二维施工图纸发放劳务队。施工过程中，作业工人就可以清晰的了解每路管线的位置、标高状况，从而进行精确定位安装，非常好的控制了施工质量。2.2基于BIM的预留孔洞根据协调、审批后的BIM模型可以直接标识出管道穿梁、穿墙和楼板的位置和尺寸，直接出留洞图指导施工。2.3基于BIM的进度模拟将现场施工进度与进度计划进行对比，及时调整材料和人工的配置，保证工程进度。5/142.4基于BIM的施工专项方案模拟对施工方案进行模拟，主要包括大型设备的吊装方案、管线集中交叉部位的施工工序模拟，设备机房设备管线的安装方案模拟，与其他单位施工界面的协调关系模拟，对这些施工重点难点进行科学、合理指导。2.5基于BIM的支吊架设计与计算自动计算支吊架的大小和间距，对三维支吊架进行选型以及验算校核，简便快捷地完成复杂的综合支吊架设计计算，能够减少大量计算支吊架的人力物力。6/142.6基于BIM的工程量清单统计精确计算整个项目或区域工程量，导出...
