悬挑水平大型防护棚搭设方案VIP免费

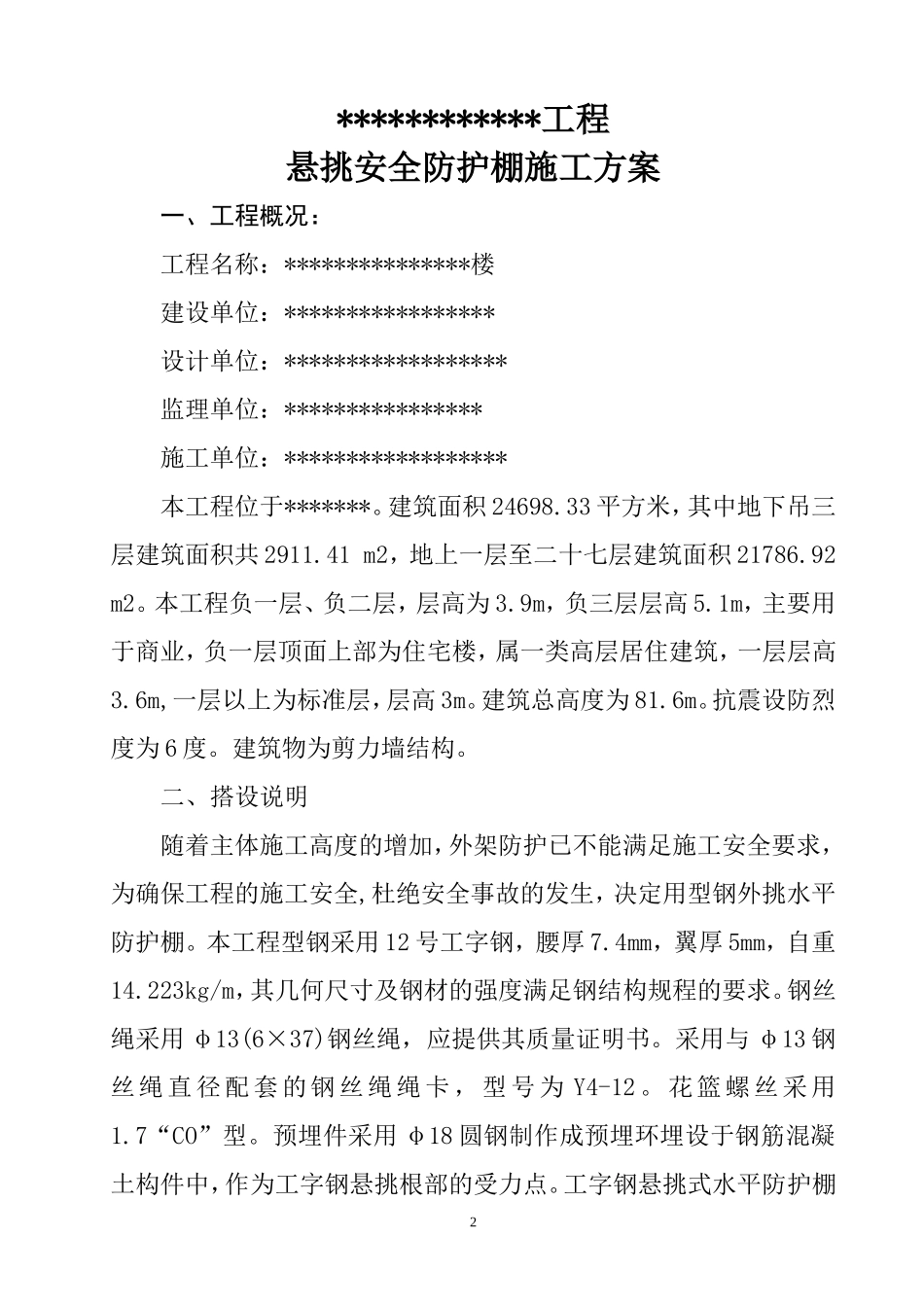

******************楼工程悬挑安全防护棚施工方案编制单位：*********************编制人：审核人：编制时间：年月日1************工程悬挑安全防护棚施工方案一、工程概况：工程名称：***************楼建设单位：*****************设计单位：******************监理单位：****************施工单位：******************本工程位于*******。建筑面积24698.33平方米，其中地下吊三层建筑面积共2911.41m2，地上一层至二十七层建筑面积21786.92m2。本工程负一层、负二层，层高为3.9m，负三层层高5.1m，主要用于商业，负一层顶面上部为住宅楼，属一类高层居住建筑，一层层高3.6m,一层以上为标准层，层高3m。建筑总高度为81.6m。抗震设防烈度为6度。建筑物为剪力墙结构。二、搭设说明随着主体施工高度的增加，外架防护已不能满足施工安全要求，为确保工程的施工安全,杜绝安全事故的发生，决定用型钢外挑水平防护棚。本工程型钢采用12号工字钢，腰厚7.4mm，翼厚5mm，自重14.223kg/m，其几何尺寸及钢材的强度满足钢结构规程的要求。钢丝绳采用φ13(6×37)钢丝绳，应提供其质量证明书。采用与φ13钢丝绳直径配套的钢丝绳绳卡，型号为Y4-12。花篮螺丝采用1.7“CO”型。预埋件采用φ18圆钢制作成预埋环埋设于钢筋混凝土构件中，作为工字钢悬挑根部的受力点。工字钢悬挑式水平防护棚2用于主楼主体结构施工阶段的安全防护，主要为了防止高空落物伤人。固定式水平防护棚设于结构标高36.550m，搭设外挑宽度为4米，沿建筑物轮廓四周设置。三、工字钢悬挑式防护棚构造要求1、悬挑式防护棚由悬挑工字钢、钢丝拉索、立杆（外栏杆）、横杆、预埋件等组成，悬挑工字钢间距1.8米,立杆（外栏杆）纵距la=1.8米。2、悬挑工字钢总长6米，外挑4米，在结构标高36.550m处埋设拉环，如果在预埋时不慎遗漏，那么可采用电锤打孔，用φ18圆钢制作成预埋环，将悬挑工字钢伸入预埋环中固定，在工字钢伸入预埋环后的根部设置两扣件防止悬挑工字钢滑脱。3、立杆（外栏杆）置于悬挑工字钢端部，高1.2米，工字钢顶端先电焊直径22的二级钢筋，高度200。栏杆立杆用φ38钢管插入预先焊接的钢筋内，再与工字钢焊接，并于距底部300高处设置一道横杆，用于捆绑挡脚板，立杆均以红、白油漆相间涂刷。4、外侧栏杆刷红白色，采用白色竹胶板，用16#元丝捆绑。5、水平防护板设在悬挑工字钢上，底部选用长约3米，宽约0.3米，厚约４～5mm的楠竹制作的竹串片板。上部选用0.5cm厚的竹胶板进行封底。当竹串片板长度小于2m时，采用两根小横杆，小横杆连接在悬挑槽钢端部和根部的横杆上，并将脚手板两端与小横杆可靠固定，以防倾翻。脚手板平铺，应铺满铺稳，靠墙一侧离墙面距离不应大于150mm，拐角要交圈，不得有探头板。四、悬挑防护棚设计与验算31、设计参数1.1、永久荷载G1K构配件自重，竹串片脚手板自重标准值取0.35kN/m2、栏杆与挡脚板自重标准值取0.14kN/m、密目网自重标准值为0.003kN/m2。1.2、可变荷载G2k施工均布活荷载按装饰脚手架取2kN/m2；2、悬挑槽钢及拉索设计与验算2.1、搭设形式42.2、挑杆受力简图受力简图如下：5其中：P为外防护栏杆传来的轴向力设计值；N为钢丝绳拉力；VS、Vh为支座反力；W为工字钢自重2.3、内力计算由平衡方程得：P+VS+W+Nsin45°=0Vh+Ncos45°=00.85P+1.75P+0.85W=1.75Ncos45°/0.93防护栏杆的自重设计值P=0.35+0.14+0.003=0.49kN。悬挑工字钢的自重W=14.223kg/m×4m=57kg=0.57(kN)，经求解得：N=12.56kN。2.4、φ18圆钢受拉校核φ18圆钢所受拉力为Vs1/2=4.78/2=2.39kN，安全系数取为10，则φ18圆钢的设计拉力值为Ncu=23.9kN。φ18圆钢许用拉力为3.14×92×205=52.14kN>Ncu，∴φ18圆钢使用安全。2.5、钢丝绳选用由前述计算得知，钢丝绳的拉力为12.56kN，按作无弯曲吊索考虑安全系数取为8。故钢丝绳选用破断拉力总和值取12.56×8=100.48kN。查五金手册取φ13(6×37)钢丝绳即可满足要求。五、水平防护棚搭设61、工艺流程在结构楼面上按1.8M间距埋设预埋环┈┄→混凝土浇筑后在预埋环中安置悬挑型钢┈┄→钢管校正、1.2米高防护架立杆定位┈┄→铺设脚手板┈┄→立杆挂竹胶板┈┄→上层楼面混凝土中埋拉...
