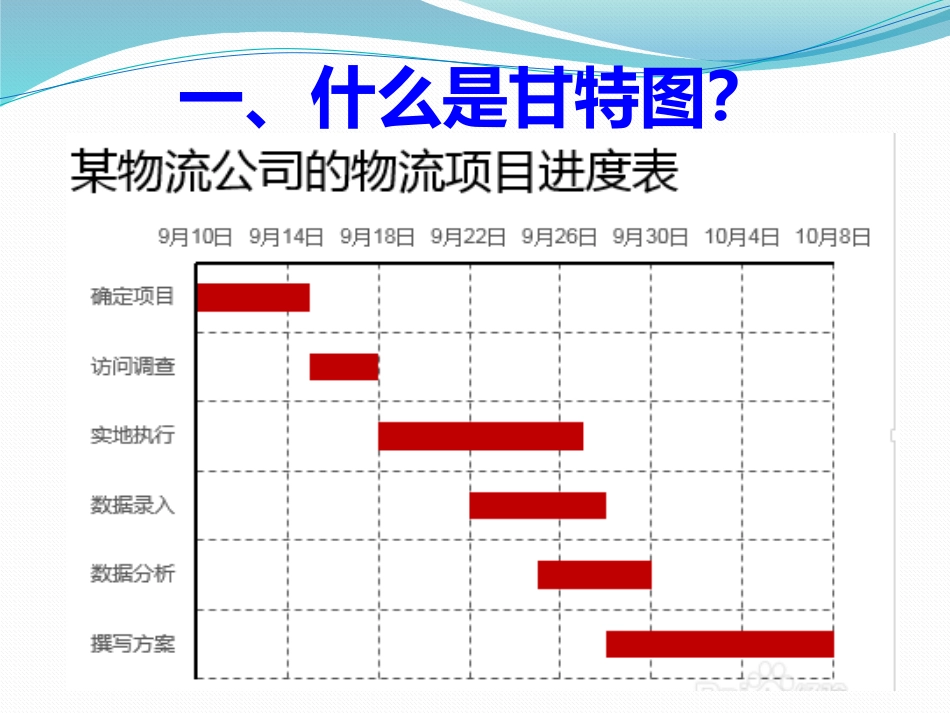

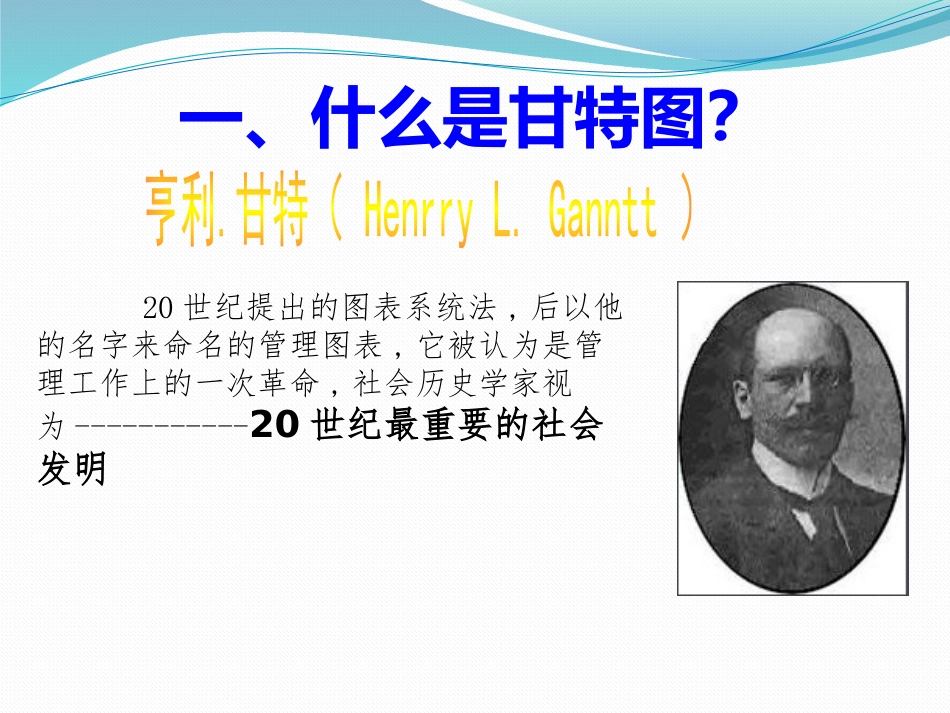

甘特图Ganttchart一、什么是甘特图？一、什么是甘特图？20世纪提出的图表系统法,后以他的名字来命名的管理图表,它被认为是管理工作上的一次革命,社会历史学家视为-----------20世纪最重要的社会发明一、什么是甘特图？甘特图简介甘特图（Ganttchart）又称为横道图、条状图(Barchart)。其通过条状图来显示项目，进度，和其他时间相关的系统进展的内在关系随着时间进展的情况。甘特图内在思想简单，基本是一条线条图，横轴表示时间，纵轴表示活动(项目)，线条表示在整个期间上计划和实际的活动完成情况。管理者由此极为便利地弄清一项任务(项目)还剩下哪些工作要做，并可评估工作是提前还是滞后，亦或正常进行，是一种理想的控制工具。二、怎么用？甘特图包含以下三个含义：a.以图形或表格的形式显示活动；b.通用的显示进度的方法；c.构造时含日历天和持续时间，甘特图的思想甘特图的贡献把总的计划目标看成——人们能够了解和执行的,具有相互关系的一系列计划或各项事件。体现一个既简单又基本的控制原理——从计划中选取关键内容并予以密切注视。三、怎么画？甘特图的绘图步骤明确项目牵涉到的各项活动、项目。内容包括项目名称（包括顺序）、开始时间、工期，任务类型（依赖/决定性）和依赖于哪一项任务。创建甘特图草图。将所有的项目按照开始时间、工期标注到甘特图上。确定项目活动依赖关系及时序进度。使用草图，并且按照项目的类型将项目联系起来，并且安排。三、怎么画？甘特图的绘图步骤计算单项活动任务的工时量。确定活动任务的执行人员及适时按需调整工时。计算整个项目时间。专业性软件可以自动完成该项工作。四、应用示例第一步：输入原始数据第二步：修改数据格式，一般excel格式为时间格式的，需要调整成常规。第三步：插入图表，选择数据，点击‘插入’菜单，找到条形图---二维条形图---堆积条形图，点击选择即可。第四步：逆转坐标轴，将时间条显示在上方，方便查看。点击生成图的Y轴，右键，设置坐标轴格式，勾选逆序类别。第五步：设置X轴属性，让起始位置显示在原点，适当调节间距。第六步：无填充，选择列表中的图像，选择蓝色部分，右键，设置数据系列格式为无填充。第七步：还原之前设置的日期的单元格格式。则可以完成甘特图效果，适当拖动，调整。四、应用示例第一步：输入原始数据四、应用示例第二步：修改数据格式，一般excel格式为时间格式的，需要调整成常规。四、应用示例第三步：插入图表，选择数据，点击‘插入’菜单，找到条形图---二维条形图---堆积条形图，点击选择即可。四、应用示例第三步：插入图表，选择数据，点击‘插入’菜单，找到条形图---二维条形图---堆积条形图，点击选择即可。四、应用示例第四步：逆转坐标轴，将时间条显示在上方，方便查看。点击生成图的Y轴，右键，设置坐标轴格式，勾选逆序类别。四、应用示例第五步：设置X轴属性，让起始位置显示在原点，适当调节间距。四、应用示例第六步：选择列表中的图像，选择蓝色部分，右键，设置数据系列格式为无填充。四、应用示例第七步：还原之前设置的日期的单元格格式。则可以完成甘特图效果，适当拖动，调整。四、应用示例第七步：还原之前设置的日期的单元格格式。则可以完成甘特图效果，适当拖动，调整。四、应用示例第七步：还原之前设置的日期的单元格格式。则可以完成甘特图效果，适当拖动，调整。五、课堂练习将下列原始数据在Excel上绘制成甘特图计划开始日天数项目确定2016/5/85问卷设计2016/5/123试访2016/5/133问卷确定2016/5/151实地执行2016/5/1610问卷录入2016/5/265数据分析2016/5/303六、课后作业1.将下列原始数据在Excel上绘制成甘特图任务开始时间持续时间需求调研2014/1/130需求分析2014/2/115详细设计2014/2/1615制作原型2014/3/115原型审核2014/3/165系统开发2014/3/2130系统测试2014/4/2130系统上线2014/6/255六、课后作业2.将小组QC案例的计划安排绘制成甘特图
