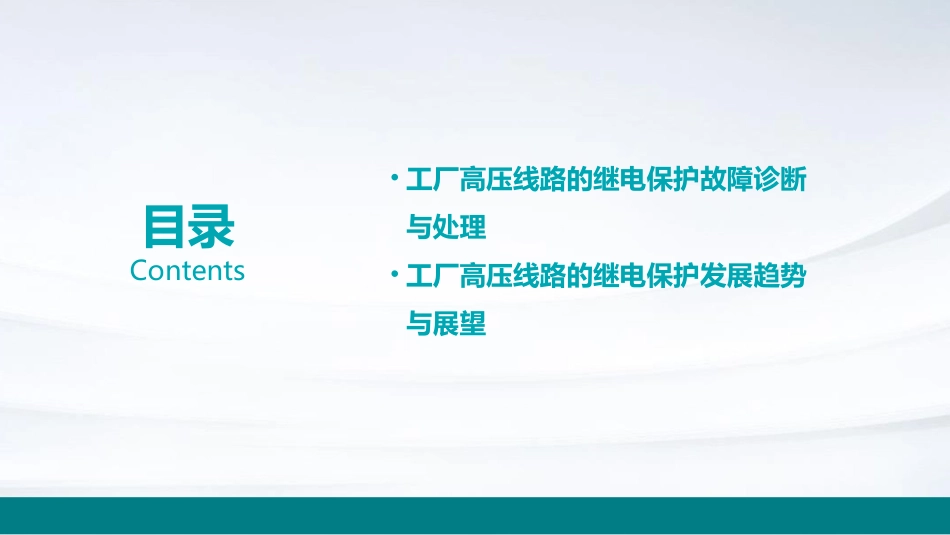

工厂高压线路的继电保护课件Contents目录•工厂高压线路的继电保护概述•工厂高压线路的继电保护装置•工厂高压线路的继电保护整定计算•工厂高压线路的继电保护运行与维护Contents目录•工厂高压线路的继电保护故障诊断与处理•工厂高压线路的继电保护发展趋势与展望01工厂高压线路的继电保护概述继电保护的定义继电保护是指当电力系统中的电力元件或电力系统本身发生故障或处于异常运行状态时，为了防止事故扩大，自动将电力元件或电力系统从系统中切除或进行必要的安全处理，从而保障电力系统的正常运行。继电保护的作用继电保护是电力系统安全运行的重要保障，其作用主要包括以下几个方面1.防止事故扩大当电力元件或电力系统发生故障时，继电保护装置能够快速、准确地切除故障部分，避免故障范围扩大，从而保障其他部分的正常运行。继电保护的定义与作用继电保护装置能够实时监测电力系统的运行状态，一旦发现异常情况，立即进行处理，避免因故障导致停电等影响供电可靠性的情况发生。继电保护装置能够根据电力系统的实际运行情况，进行合理的资源配置，确保电力系统的经济、高效运行。继电保护的定义与作用3.优化资源配置2.提高供电可靠性继电保护的基本原理是根据电力系统中的电流、电压、阻抗等电气量变化，通过比较、逻辑运算等手段来判断是否发生故障或处于异常运行状态，从而采取相应的保护措施。常见的继电保护原理包括：过电流保护、低电压保护、距离保护、差动保护等。这些保护原理都是基于电气量的变化规律，通过特定的保护装置来实现对电力系统的保护。继电保护的基本原理根据不同的分类标准，继电保护可以分为不同的类型。常见的分类标准包括：按照被保护的电力元件类型、按照保护装置的结构形式、按照保护装置的功能等。继电保护的分类为了满足电力系统的安全运行需求，需要对电力元件或电力系统进行合理的继电保护配置。配置的主要原则包括：全面性、选择性、灵敏性、速动性等。在配置过程中，需要根据电力系统的实际情况，综合考虑各种因素，选择合适的保护装置和配置方案，确保电力系统的安全、稳定运行。继电保护的配置继电保护的分类与配置02工厂高压线路的继电保护装置用于瞬时切除系统中发生的短路故障，以减少设备损坏和缩小事故范围。电流速断保护过电流保护纵联差动保护用于保护外部和内部短路引起的过电流，以避免对工厂的重要设备造成损坏。通过比较线路两端的电流大小和相位来检测和切除内部和外部故障。030201电流保护装置用于限制由于雷击、操作等原因引起的过电压，以避免对电气设备的绝缘造成损坏。过电压保护用于在电源电压过低时保护电气设备，避免因设备无法正常启动而导致的事故。欠电压保护通过比较线路两端的电压大小和相位来检测和切除内部和外部故障。纵联差动电压保护电压保护装置用于检测和切除远距离故障，根据故障点到保护装置的距离来决定动作时间。距离保护用于检测和切除接地故障，根据故障点产生的零序电流的大小和相位来决定动作时间。零序距离保护距离保护装置高频差动保护用于长距离输电线路的保护，通过比较线路两端的电流大小和相位来检测和切除内部和外部故障。纵联差动保护通过比较线路两端的电流大小和相位来检测和切除内部和外部故障，比高频差动保护的反应速度更快。差动保护装置03工厂高压线路的继电保护整定计算灵敏度校验Klm≥1•Krel：可靠系数，一般取1.5~2过载保护Iset_ol=Krel*Ih•Ih：继电器安装处线路的过负荷电流•Klm：灵敏系数，要求不小于1过载保护整定计算0103020405短路保护整定计算短路保护Iset_s=Kn*Idmax•Idmax：被保护线路最大短路电流灵敏度校验Klm≥1.2~1.5•Kn：可靠系数，一般取1.2~1.3灵敏度校验与后备保护整定计算•Klm：灵敏系数，要求不小于1.2~1.5后备保护应能保护相邻元件灵敏度校验Klm≥1.2~1.5后备保护动作时限应比主保护动作时限增加一个△t04工厂高压线路的继电保护运行与维护制定相关运行管理规定和操作流程，确保继电保护装置的运行安全可靠。建立运行管理制度定期检查和调整装置的定值，确保其与系统运行方式的匹配。装置定值管理建立继电保护装置的运行档案，做好相关运行数据...
