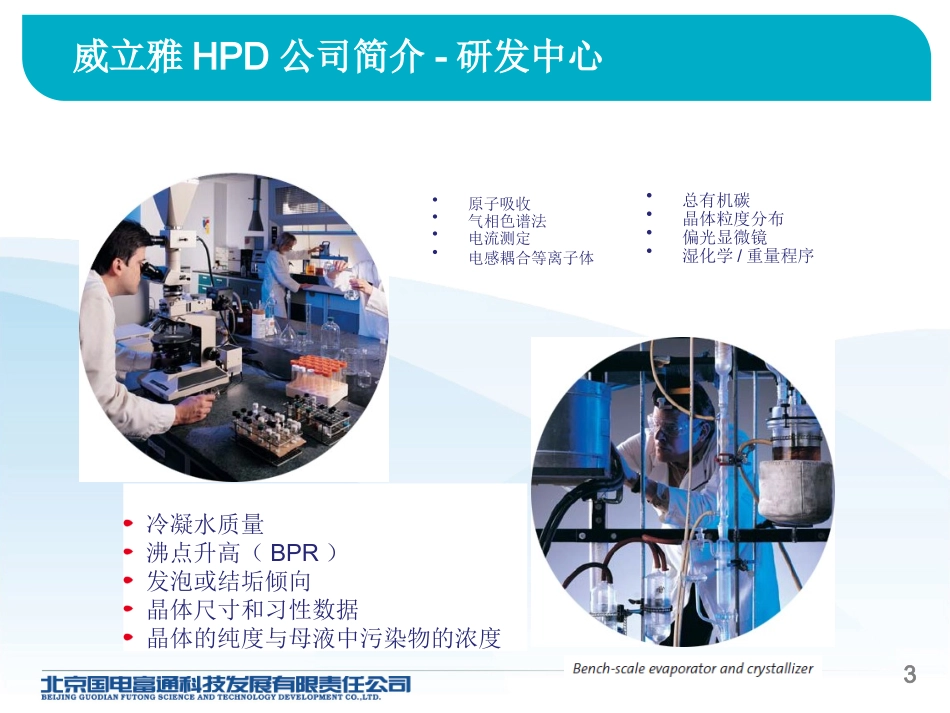

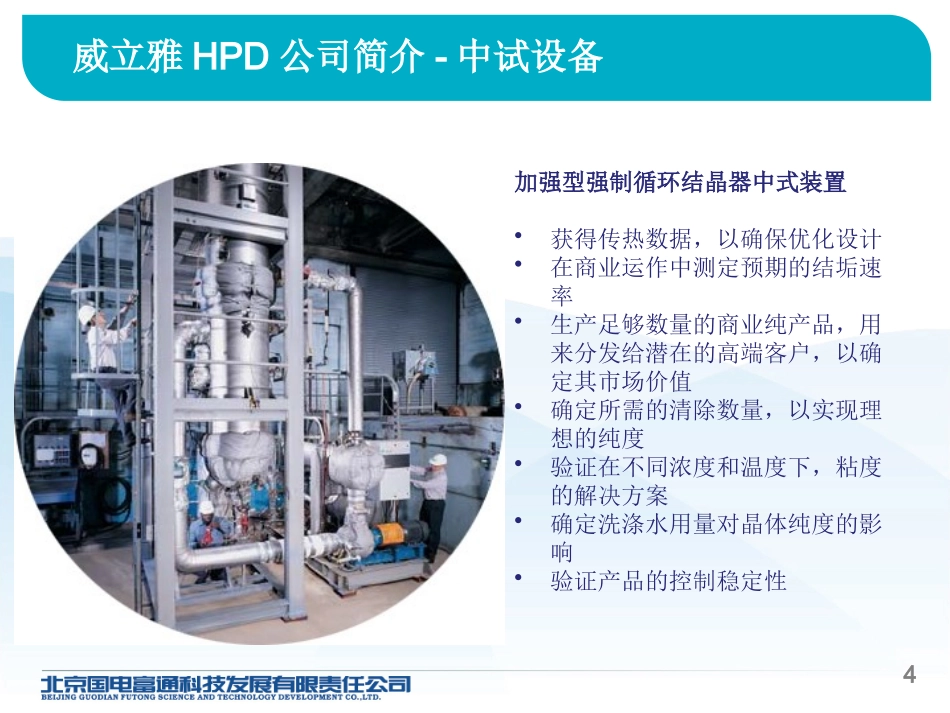

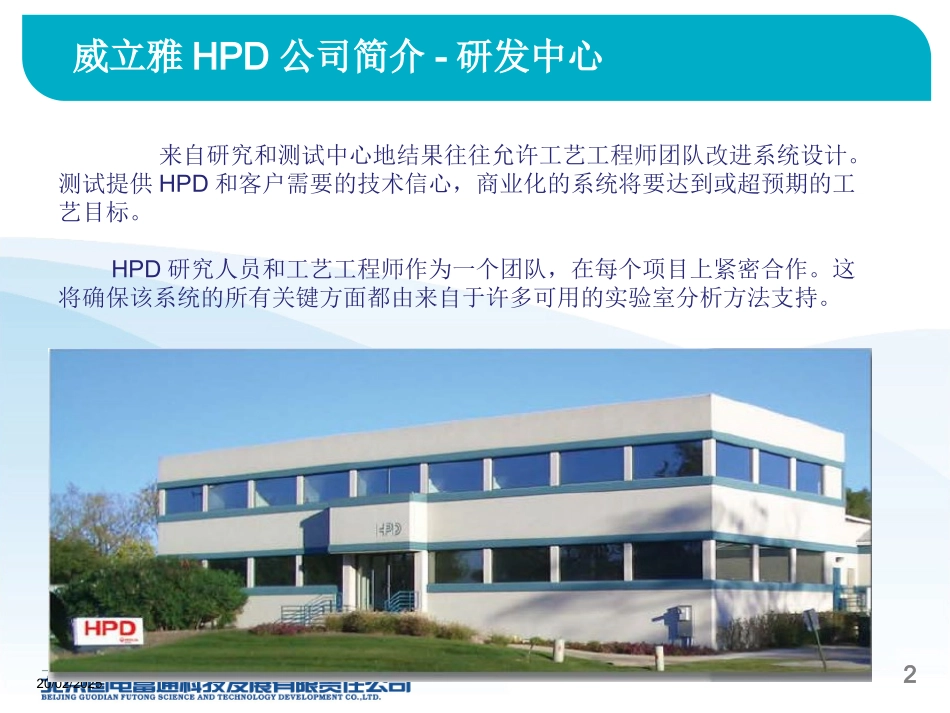

20/02/20252来自研究和测试中心地结果往往允许工艺工程师团队改进系统设计。测试提供HPD和客户需要的技术信心，商业化的系统将要达到或超预期的工艺目标。HPD研究人员和工艺工程师作为一个团队，在每个项目上紧密合作。这将确保该系统的所有关键方面都由来自于许多可用的实验室分析方法支持。2威立雅HPD公司简介-研发中心•原子吸收•气相色谱法•电流测定•电感耦合等离子体•总有机碳•晶体粒度分布•偏光显微镜•湿化学/重量程序冷凝水质量沸点升高（BPR）发泡或结垢倾向晶体尺寸和习性数据晶体的纯度与母液中污染物的浓度3威立雅HPD公司简介-研发中心加强型强制循环结晶器中式装置•获得传热数据，以确保优化设计•在商业运作中测定预期的结垢速率•生产足够数量的商业纯产品，用来分发给潜在的高端客户，以确定其市场价值•确定所需的清除数量，以实现理想的纯度•验证在不同浓度和温度下，粘度的解决方案•确定洗涤水用量对晶体纯度的影响•验证产品的控制稳定性4威立雅HPD公司简介-中试设备移动测试设备中试规模的蒸发器和结晶器可用于在客户工厂现场系统测试。这些移动单元装于滑动底板上，设计成定制品适用各种应用。实地试验测试特别有利于：•关注长期结垢的问题•化学特性随着时间的推移变化•商业安装前操作员的培训5威立雅HPD公司简介-中试设备高效膜浓缩工艺6高效膜浓缩：充分软化预处理，回收率高，RO浓水TDS可达5%~8%，且二价离子含量非常低，有利于蒸发结晶制盐系统的运行和盐的品质。强化前处理：通过化学除硬、离子交换及脱气，解决胶体、硬度等在后续RO膜的结垢；离子交换采用贫再生，减少再生剂的耗量；反渗透装置在中性条件下运行，大幅降低碱的消耗量，而氨氮也能得到一定的去除；可允许一定量的硬度进入反渗透系统，运行条件非常宽松，离子交换器再生周期长；反渗透装置的硅的污染可通过投加少量阻垢分散剂来控制；并采用高pH值的冲洗水进行冲洗，可以非常好地控制硅的结垢；反渗透装置通过定期地采用高pH值水的冲洗，可非常好地控制有机物及微生物的污染；系统产生的浓水无结垢倾向，蒸发器可采用运行安全稳定的非接种式的方式。高效膜浓缩工艺-技术介绍78进料罐进料化学品回收水预热器脱汽塔再循环泵晶种循环蒸发器不凝气体蒸馏水罐压缩机浓缩物蒸发结晶及盐资源化-立式降膜蒸发单元简介MVR还是多效？91.进水预热器：使用蒸发结晶产生的高温蒸馏水预热进水2.除气器：脱氧，减少腐蚀3.蒸发器：蒸发浓缩4.除雾器：消除蒸汽夹带的盐水雾滴5.蒸汽压缩机：提高二次蒸汽的压力，作为蒸发器热源蒸发结晶及盐资源化-立式降膜蒸发单元简介10蒸汽脱气废水水蒸气汽液分离器浓缩物双层分布板增压板人孔蒸馏水蒸发室加热器循环泵蒸发结晶及盐资源化-立式降膜蒸发器相比插件设计，避免了检修复杂、易堵塞、易间隙腐蚀的问题。11蒸发结晶及盐资源化-立式降膜蒸发单元布水器蒸发器循环管同轴设计，更为节能，配水更均匀，同时更易安装；采用一体化设计，可使蒸汽经180度折返后，进入除雾器去除雾滴，虽然蒸发器的集水腔容积要较90度折返结构的增大很多，但其除雾效果更好，更能保障蒸汽压缩机安全运行，延长压缩机寿命。12蒸发结晶及盐资源化-立式降膜蒸发器内件-Piller或Flaktwoods;-低转速，大叶轮直径；-热蒸馏水洗涤叶轮。13蒸发结晶及盐资源化-蒸汽压缩机序号项目立式降膜蒸发器水平管膜蒸发器1设计运行方式1.管程液膜，流速大；2.湍流状态，边界层薄，传质传热效率高；3.不易产生干壁现象。1.管外壁液膜，流速必须很小；2.层流状态，边界层厚，传质传热效率低；3.挂膜不均匀，易干壁，结垢物易粘附。2传热系数2500～4000W/(m2K)1500～2500W/(m2K)3防结垢措施及清洗频率接种防垢，化学清洗周期3～6个月。机械清垢对无机盐垢效果差，化学清洗周期＜1个月。4占地面积小比立式蒸发器大超过1倍5运行维护很少较多6造价与传热系数成反比，相对较低相对较高7适用领域废水和低粘度的料液浓缩用于精细化工、医药、食品等行业的高粘有机物料14蒸发结晶及盐资源化-立式降膜与水平管膜蒸发器的比较o设计策略让有机物溶解在母液中；有用的NaCl和Na2SO4结...
