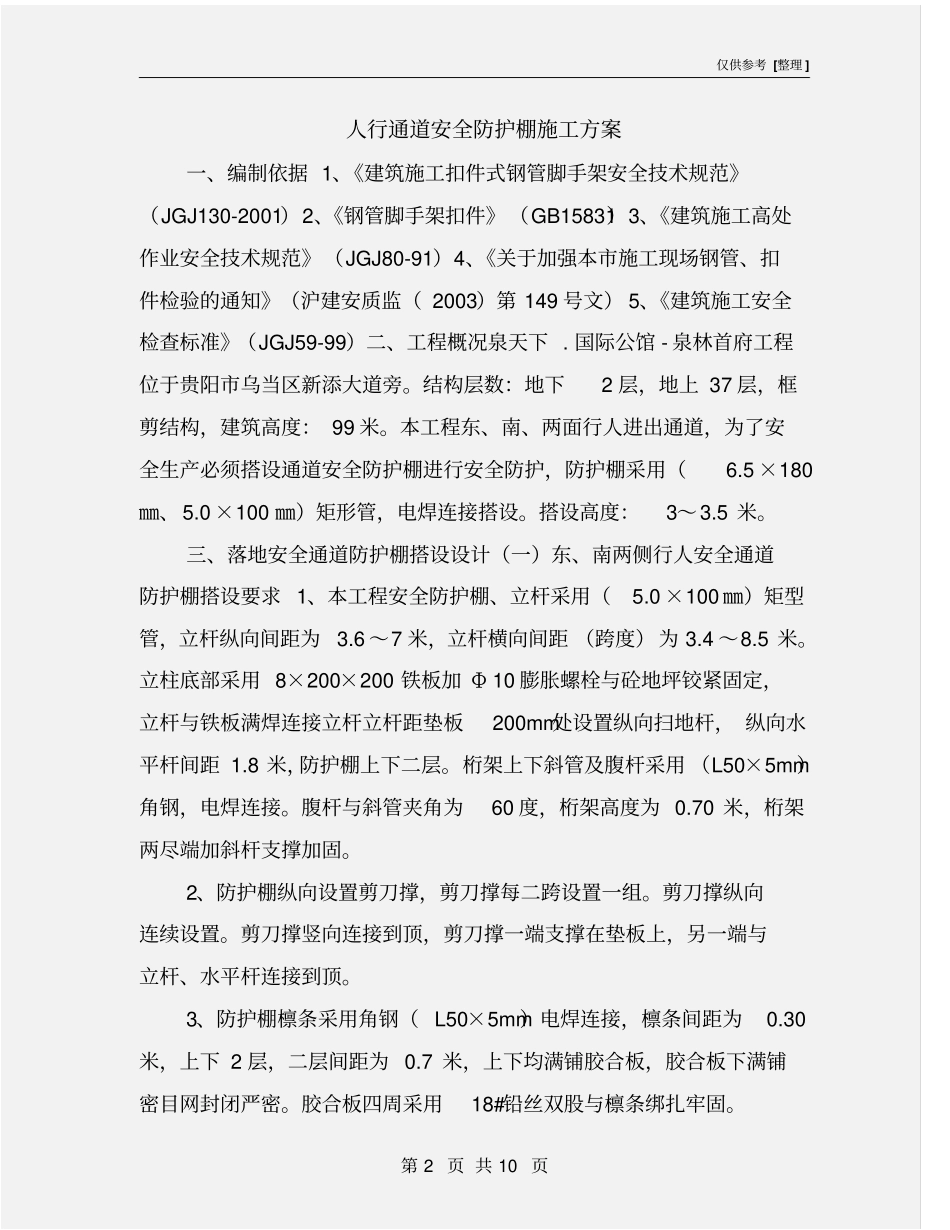

仅供参考[整理]第1页共10页安全管理文书人行通道安全防护棚施工方案日期：__________________单位：__________________仅供参考[整理]第2页共10页人行通道安全防护棚施工方案一、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2、《钢管脚手架扣件》（GB15831）3、《建筑施工高处作业安全技术规范》（JGJ80-91）4、《关于加强本市施工现场钢管、扣件检验的通知》（沪建安质监（2003）第149号文）5、《建筑施工安全检查标准》（JGJ59-99）二、工程概况泉天下.国际公馆-泉林首府工程位于贵阳市乌当区新添大道旁。结构层数：地下2层，地上37层，框剪结构，建筑高度：99米。本工程东、南、两面行人进出通道，为了安全生产必须搭设通道安全防护棚进行安全防护，防护棚采用（6.5×180㎜、5.0×100㎜）矩形管，电焊连接搭设。搭设高度：3～3.5米。三、落地安全通道防护棚搭设设计（一）东、南两侧行人安全通道防护棚搭设要求1、本工程安全防护棚、立杆采用（5.0×100㎜）矩型管，立杆纵向间距为3.6～7米，立杆横向间距（跨度）为3.4～8.5米。立柱底部采用8×200×200铁板加Φ10膨胀螺栓与砼地坪铰紧固定，立杆与铁板满焊连接立杆立杆距垫板200mm处设置纵向扫地杆，纵向水平杆间距1.8米，防护棚上下二层。桁架上下斜管及腹杆采用（L50×5mm）角钢，电焊连接。腹杆与斜管夹角为60度，桁架高度为0.70米，桁架两尽端加斜杆支撑加固。2、防护棚纵向设置剪刀撑，剪刀撑每二跨设置一组。剪刀撑纵向连续设置。剪刀撑竖向连接到顶，剪刀撑一端支撑在垫板上，另一端与立杆、水平杆连接到顶。3、防护棚檩条采用角钢（L50×5mm）电焊连接，檩条间距为0.30米，上下2层，二层间距为0.7米，上下均满铺胶合板，胶合板下满铺密目网封闭严密。胶合板四周采用18#铅丝双股与檩条绑扎牢固。仅供参考[整理]第3页共10页4、安全通道防护棚上部四周采用1米防护竹笆板封闭隔离围护。四、安全防护棚搭设（一）施工准备1、材料准备矩型管采用现行国家标准《建筑钢结构焊接技术规程》(JGJ81-2002)，其质量符合现行国家标准《碳素结构钢》(GB/T700)2、单位工程各级负责人应按施工组织设计中的技术要求、安全措施逐级向搭设人员进行技术交底。3、要求对矩型管、胶合板、密目网等进行检查，不合格的构配件不得使用，经检查合格的构配件应按品种、规格分类，堆放齐整、堆放场地不得有积水。4、搭设现场清除地面杂物，平整搭设场地，硬地坪，设置排水沟，确保排水畅通。（二）搭设1、按防护棚的矩型管立杆间距、排距要求进行定位放线2、铺设垫板注意以下事项：（1）垫板应准确地放在定位线上。垫板采用（－8×200×200㎜）铁板加Φ10膨胀螺栓与砼地坪铰紧固定，立杆与铁板焊接牢固。（2）垫板必须铺设放平稳，不得悬空。3、杆件搭设防护棚搭设顺序如下：放置垫板→纵向扫地杆→矩型钢管→纵向水平杆→桁架上、下弦杆腹杆组合→附墙件连接→剪力撑支撑→檩条→胶合板→密目网⋯⋯。4、搭设矩型管立杆的安全技术措施（1）矩型管采用（6.5×180、5.0×100㎜），立杆纵向间距为3.6～7米，立杆横向间距（跨度）为3.4～8.5米，防护棚搭设高度为3～3.5米。矩型管立杆距垫板200㎜外设置纵向扫地杆，采用电焊焊接与立杆焊牢。（2）矩型管立杆接长应采用对接电焊连接，立杆对接电焊焊接应交错布置，两根相邻立杆的接头不准设置在同步内，同步内隔一根立杆仅供参考[整理]第4页共10页的两相邻接头在高度方向错开的距离不准小于500㎜，各接头中心至主节点的距离不应大于步距的1/3。（3）开始搭设矩型管里立杆时，应每隔二跨设置一根抛撑，直至附墙件按装稳定后，方向拆除。矩型管立杆距地面1.7米处设置首步附墙杆拉结，附墙杆一端与矩型管立杆采用电焊焊牢，另一端与结构墙面预埋铁板焊接牢固。（4）当搭设附墙件构造时，应搭设完该处的立杆、纵向水平杆、剪力撑杆后，应立即设置附墙件拉结。首步附墙杆拉接设置第一步横向水平杆下部不大于300㎜立杆处，附墙杆一端采用电焊与立杆焊牢，另一端与结构预埋件电焊（满焊）焊牢，附墙杆必须垂直于结构墙面。附墙杆间距：纵向间距6米，竖向间距3.6米。（5）立杆顶端伸出桁...
